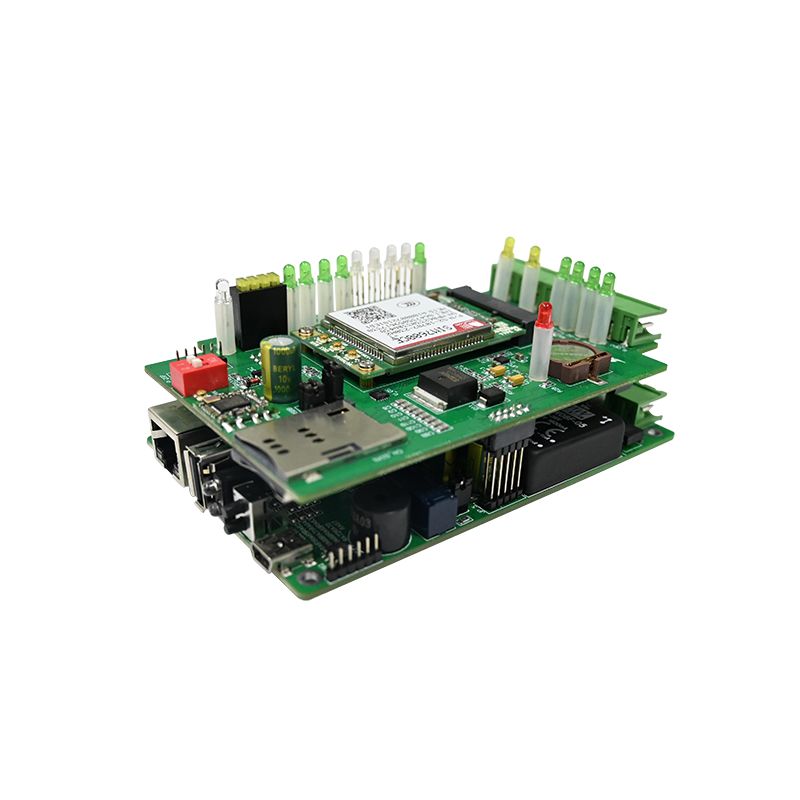

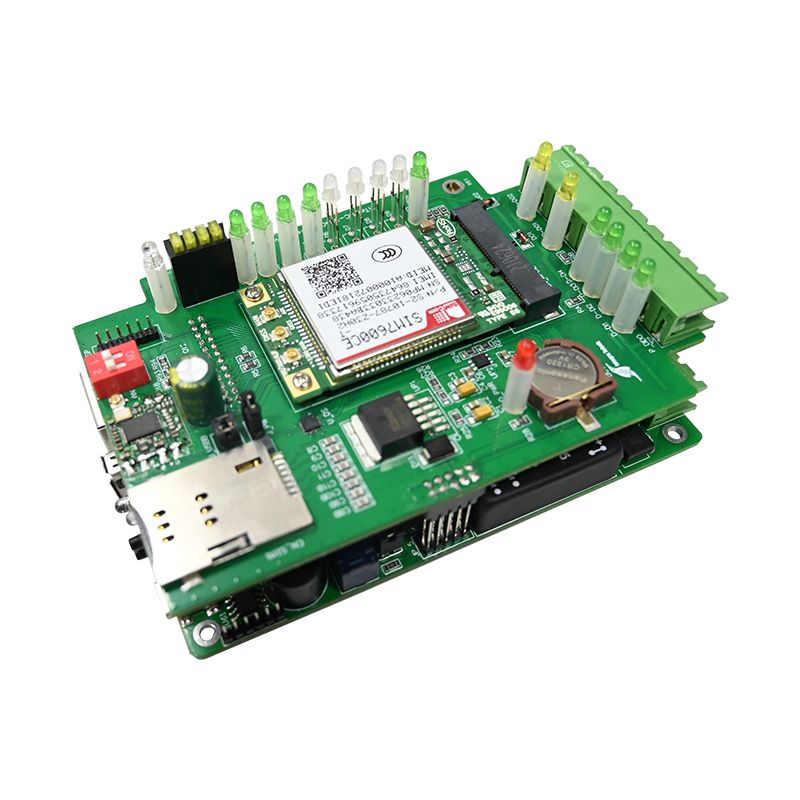

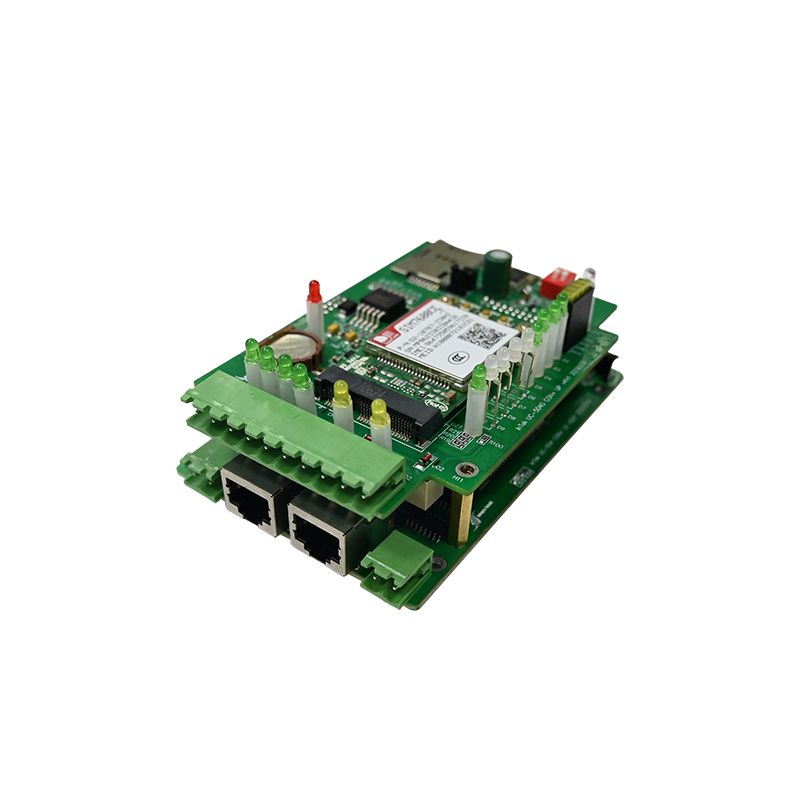

PCBA kulunvalvonta

UNIXPLORE AccessOhjaa PCBA:taon kehitetty turvalaitemerkeille, kulunvalvontajärjestelmien integraattoreille ja älykkäiden rakennusratkaisujen toimittajille, jotka etsivät luotettavia ja skaalautuvia elektronisia kulunvalvontaratkaisuja. Tämä kaupallinen PCBA yhdistää nopean todennuskäsittelyn, vakaan releohjauksen, salatun viestinnän ja joustavan offline-hallinnan kompaktiksi ja kestäväksi PCB-alustaksi.

Mikä on kulunvalvonta-PCBA?

Kulunvalvonta-PCBA on elektroniset aivot kortinlukijoiden, näppäimistöjen, biometristen skannerien ja oviohjainten sisällä. Se käsittelee tunnistetietoja, tekee todennuspäätöksiä ja laukaisee lukitustoimilaitteita. Toisin kuin yleiskäyttöiset piirilevyt, PCBA:n täytyy käsitellä suojausluokan salausta, vikaturvallista relelogiikkaa ja keskeytymätöntä virtaa lyhyiden käyttökatkojen aikana.

Väärän kulunvalvonta-PCBA:n valitseminen johtaa oviin, jotka eivät lukkiudu, valtuustietoihin, joiden tarkistaminen kestää sekunteja, tai täyden järjestelmän lukkiutumisen vilkkaan liikenteen aikana.

Kulunvalvonta-PCBA:n ydintoiminnot

• Tunnistetietojen lukeminen – Wiegand, OSDP tai sarjatulo RFID-/piilokortinlukijista
• Todennuslogiikka – Sisäinen tietokanta (offline) tai välitä isäntäohjaimelle
• Releohjaus – Kuivat kosketinlähdöt magneettilukkoja tai sähköiskuja varten
• Tulon valvonta – Oven asentotunnistin (reed-kytkin) ja poistumispyyntöpainike (REX).
• Peukaloinnin tunnistus – Kotelon avausanturi ja muistin peukalointisuoja

Tyypillinen Apsovellukset

Yksityiskohtaiset tekniset parametrit

Seuraavat tekniset tiedot edustavat kaupallista PCBA:ta, joka soveltuu toimistoihin, asuntoihin ja teollisuustiloihin.

Sähköiset ominaisuudet

Tulo- ja lähtöliitännät

Muisti ja käyttäjäkapasiteetti

Fyysinen ja ympäristö

• Levyn mitat – 85 mm x 55 mm (vakio) tai 100 mm x 70 mm (kotelon kanssa)
• Asennus – Neljä 3,5 mm:n reikää erottimia varten
• Käyttölämpötila -20°C - +65°C
• Varastointilämpötila -40°C - +85°C
• Kosteustoleranssi – 10–90 % suhteellinen kosteus (ei kondensoituva)
• Varaakun varaus – valinnainen 3,7 V Li-ion tai 12 V lyijyhappolatauspiiri

Suojausominaisuudet

• Salaus – AES-128 OSDP-viestintää varten
• Peukaloinnin tunnistus – Kotelon aukiolo laukaisee releen lukituksen ja hälytyslähdön
• Watchdog-ajastin – Automaattinen nollaus 5 sekunnin prosessorin lukittumisen jälkeen
• Flash-muistin suojaus – tarkistussumman tarkistus käynnistyksen yhteydessä

Miten tätä kulunvalvonta-PCBA:ta verrataan

Kulunvalvonta PCBA:n UKK

Nämä kolme kysymystä kysyvät turvajärjestelmäintegraattorit, kiinteistöpäälliköt ja laitteistoinsinöörit arvioivat kulunvalvonta PCBA-ratkaisuja.

Kysymys 1: Mitä eroa on kulunvalvonta-PCBA:n vikaturva- ja vikaturvarelekokoonpanoilla, ja mitä minun pitäisi käyttää?

Vastaus:Ero määrittää, lukittuvatko vai avautuvatko ovet sähkökatkon aikana. Fail-secure (kutsutaan myös avausvirtaksi) tarkoittaa, että releen on kytkettävä virtaa oven lukituksen avaamiseksi. Kun virta katkeaa, rele palaa lepotilaan, mikä pitää oven lukittuna. Tätä käytetään turvaovissa, palvelinhuoneissa ja käteisen käsittelyalueilla, joissa tunkeilijoiden pitäminen poissa on tärkeämpää kuin helppo poistuminen. Fail-safe (power-to-lock) tarkoittaa, että releen on kytkettävä jännitteen oven lukitsemiseksi. Kun virta katkeaa, oven lukitus avautuu automaattisesti. Tätä vaaditaan hätäuloskäyntien, porrashuoneiden ovien ja kaikkien poistumisteiden palosäännöissä, joilta ihmisten on poistuttava sähkökatkon aikana. Useimmat kulunvalvonta-PCBA-kortit tarjoavat kuivakoskettimen releen, joka on konfiguroitu muotoon C (COM, N/O, N/C). Vikasuojaa varten kytke lukko N/O-liittimeen. Vianvarmuuden vuoksi liitä lukko N/C-liittimeen. Tarkista aina paikalliset palokoodit ennen valintaa – NFPA 101 edellyttää vikaturvallisuutta kaikissa liikerakennusten ulostulo-ovissa. Käytä turvalukkoa ja akkuvarmistuspaneelia ovissa, jotka edellyttävät sekä turvallisuutta että palovaatimustenmukaisuutta.

Kysymys 2: Voiko tämä kulunvalvonta-PCBA toimia offline-tilassa ilman verkkoyhteyttä, ja kuinka monta käyttäjää se voi tallentaa paikallisesti?

Vastaus:Kyllä. Tämä PCBA toimii täysin offline-tilassa itsenäisessä tilassa. Kaikki käyttäjätiedot, pääsyaikataulut ja tapahtumalokit tallennetaan sisäiseen flash-muistiin. Vakiokokoonpanoon mahtuu 1 000 käyttäjää ja 10 000 tapahtumalokia ilman lisäkustannuksia. Laajennettu versio (päivitettävissä laiteohjelmiston kautta) sisältää 10 000 käyttäjää ja 50 000 tapahtumaa. Offline-käyttö vaatii ohjelmointilaitteen, joka lataa käyttäjät aluksi – joko erillisen pääkortin (ensimmäinen ohjelmoitu kortti määrittää järjestelmänvalvojan oikeudet), langallisen näppäimistön, joka on kytketty lisätuloon, tai väliaikaisen kannettavan tietokoneen yhteyden konfigurointiportin kautta (TTL tai RS-232). Ohjelmoinnin jälkeen PCBA tekee todennuspäätökset paikallisesti alle 50 millisekunnissa. Ei pilvipalvelua, ei isäntätietokonetta tai Ethernet-kaapelia. Tämä tekee offline-PCBA-suunnittelusta ihanteellisen etäportteihin, rakennusperävaunuihin ja pieniin toimistoihin, joissa verkkokaapelointi on epäkäytännöllistä. Jos haluat noutaa tapahtumalokeja offline-levyltä, sinun on kytkettävä kannettava tietokone tai käytettävä kannettavaa tiedonsiirtolaitetta. Reaaliaikainen valvonta vaatii verkkoon liitetyn PCBA:n, jossa on Ethernet tai Wi-Fi.

Kysymys 3: Miten Wiegand-lukija kytketään tähän kulunvalvonta-PCBA:hen, ja mikä on kaapelin suurin etäisyys?

Vastaus:Wiegand-liitäntä käyttää kolmea aktiivista signaalia: Data 0 (D0), Data 1 (D1) ja maadoitus (GND). Jotkut lukijat vaativat myös +12V tehoa. Noudata tätä kytkentätaulukkoa:

Wiegandin kaapelin enimmäisetäisyys 12 V:n jännitteellä riippuu johdinmittasta ja kaapelin kapasiteetista:

Käytä kierrettyä, suojattua, kierrettyä parikaapelia, jossa on tyhjennysjohto. Liitä suojus maadoitukseen vain kulunvalvonta-PCBA-päähän (ei koskaan lukijaan) maadoitussilmukoiden välttämiseksi. Jos etäisyys ylittää nämä rajat, asenna Wiegand-toistin tai vaihda OSDP:hen (RS-485), joka saavuttaa luotettavasti 1 200 metriä (4 000 jalkaa). Testaa aina pitkällä kaapelilla pöydällä ennen lopullista asennusta – signaalin heikkeneminen voi aiheuttaa ajoittaisia ​​korttilukuja, joita on vaikea korjata paikan päällä.

Asennus parhaat käytännöt kulunvalvonta-PCBA:lle

Jopa korkealaatuinen kulunvalvonta-PCBA epäonnistuu, jos se asennetaan väärin. Noudata näitä ohjeita.

Asennuspaikka

• Turvallisen alueen sisällä – Aseta säädin suojatun alueen sisään (ei oven yläpuolelle ulkopuolelta)
• Korkeus – 1,5–1,8 metriä näppäimistön käyttöä varten ohjelmoinnin aikana
• Kotelo – Käytä kaupallisiin asennuksiin metallista lukittavaa laatikkoa
• Erottaminen – Pidä vaihtovirtajohdot (120/240 V) vähintään 30 cm:n päässä pienjännitejohdoista

Releiden kytkentäohjeet

Yleisiä johdotusvirheitä

Testauksen tarkistuslista ennen käyttöönottoa

Suorita tämä sarja jokaisessa kulunvalvonta-PCBA:ssa ennen kuin poistut penkiltä.

Penkkitestimenettely

1. Kytke 12V DC ja mittaa virta (40-60mA tyypillisesti tyhjäkäynnillä)
2. Esitä voimassa oleva kortti – releen pitäisi napsahtaa ja LED vaihtaa tilaa
3. Mittaa jatkuvuus N/O-releliittimistä (pitäisi sulkeutua ohjelmoidun pitoajan ajaksi)
4. Esitä virheellinen kortti – rele ei saa aktivoitua
5. Aktivoi REX-tulo – oven on avattava lukitus ilman valtuustietoja
6. Avaa kotelo – peukalointilähdön tulee vaihtaa tilaa
7. Simuloi palohälyttimen tuloa – kaikkien vikasietoisten releiden on kytkeydyttävä irti

Hyväksytty/hylätty kriteerit

Tärkeimmät tekniset tiedot

Säilytä tämä lohko hankintaa ja suunnittelua varten.

Kulunvalvonta PCBA – kaupallinen laatu

• Tulo: 9-24V DC, 60mA valmiustila
• Lukijaliitäntä: Wiegand 26/34-bittinen tai OSDP (RS-485)
• Käyttäjäkapasiteetti: 1 000 (vakio) / 10 000 (laajennettu)
• Tapahtumaloki: 10 000 tapahtumaa
• Releet: lukko (5A) + Aux (2A)
• Tulot: Ovianturi, REX, palolukko
• Käyttölämpötila: -20°C - +65°C

• Turvallisuus: AES-128, vahtikoira, peukaloinnin tunnistus
