PCBA

Miksi UNIXPLORE toimittaa teollisuustason PCBA:ta kriittisiin sovelluksiin

Insinööreille ja hankintapäälliköille Printed Circuit Board Assembly (PCBA) on elektroniikkatuotteen vioista herkin komponentti.UNIXPLORE, joka on toiminut Dongguanista, Kiinasta vuodesta 2011, on rakentanut maineensa kokoonpanoihin, jotka kestävät todelliset olosuhteet – lämpötilan vaihtelut, tärinä, kosteus ja jatkuva toiminta.

Toisin kuin suuren volyymin kuluttajille suunnatut lautatalot, UNIXPLORE keskittyy sovelluskohtaiseen luotettavuuteen kahdeksalla toimialalla lääketieteellisistä laitteista autojärjestelmiin.

UNIXPLORE Avaimet käteen -etu

Yksi koko ketjua hallitseva myyjä eliminoi sormella osoittamisen. UNIXPLORE omistaa tai hallinnoi suoraan jokaista vaihetta:

• Piirilevyjen suunnittelu ja valmistus – Sisäinen layout-tarkistus signaalin eheyden varmistamiseksi.
• Komponenttien hankinta – Hankinta vain franchising-jakelijoilta.
• SMT- ja THT-kokoonpano – Panasonicin ja Yamahan sijoituslinjat.
• Esiohjelmointi – Mikro-ohjaimet välähdivät ennen juottamista.
• Toiminnallinen testaus – Jokaiselle tuotteelle räätälöidyt testijigit.

Laatikon rakennus ja johtosarja – Valmis tuote on valmis vähittäismyyntiin.

Sertifikaatit, jotka voit vahvistaa

UNIXPLORE ylläpitää neljää aktiivista kolmannen osapuolen sertifikaattia:

• ISO9001:2015 – Täydellinen laadunhallintajärjestelmä.
• SGS – Riippumaton materiaalin ja prosessin tarkastus.
• RoHS – Yhteensopivuus Euroopan ja Pohjois-Amerikan markkinoille.
• UL – Paloturvallisuuden tunnustettu komponenttikokoonpano.

Sertifiointia ei näytetä, ellei se ole ajan tasalla. UNIXPLORE julkaisee tarkastuspäivämäärät pyynnöstä.

Kahdeksan sovelluskohtaista PCBA-luokkaa UNIXPLORElta

Jokainen luokka käyttää erilaisia ​​suunnittelusääntöjä, komponenttilaatuja ja testausprotokollia.

Kodinkoneet PCBA

Pyykinpesukoneet, jääkaapit, induktiokeittotasot. Vaatii yhdenmukaisen pinnoitteen höyryä ja pesuainejäämiä vastaan. UNIXPLORE lisää releen sulkupiirit estääkseen mikro-ohjaimen nollaamisen.

Industrial Control PCBA

PLC:t, moottorikäytöt, lämpötilansäätimet. Laaja toiminta-alue (-30°C - +85°C) ylijännitesuojalla kaikissa tuloissa. UNIXPLORE käyttää vakiona 105 °C:n mitoitettuja kondensaattoreita.

Auton PCBA

Sisävalaistus, ikkunoiden säätimet, istuinlämmittimet. Tärinänkestävyys on pakollinen. UNIXPLORE kiinnittää kaikki liittimet liimalla ja määrittelee autoluokan (AEC-Q200) passiivit.

Kuluttajaelektroninen PCBA

Älypistokkeet, kaukosäätimet, virtapankit. Kustannusherkkä, mutta vaatii yhtenäisiä juotosliitoksia. UNIXPLORE soveltaa 100-prosenttisesti automaattista optista tarkastusta (AOI) jopa matalakatteisiin ajoihin.

Lääketieteelliset laitteet PCBA

Potilasmonitorit, infuusiopumput, diagnostiikkalaitteet. Komponenttien jäljitettävyys erätasolle. UNIXPLORE eristää lääketieteellisen linjan erilliseen puhtaaseen vyöhykkeeseen.

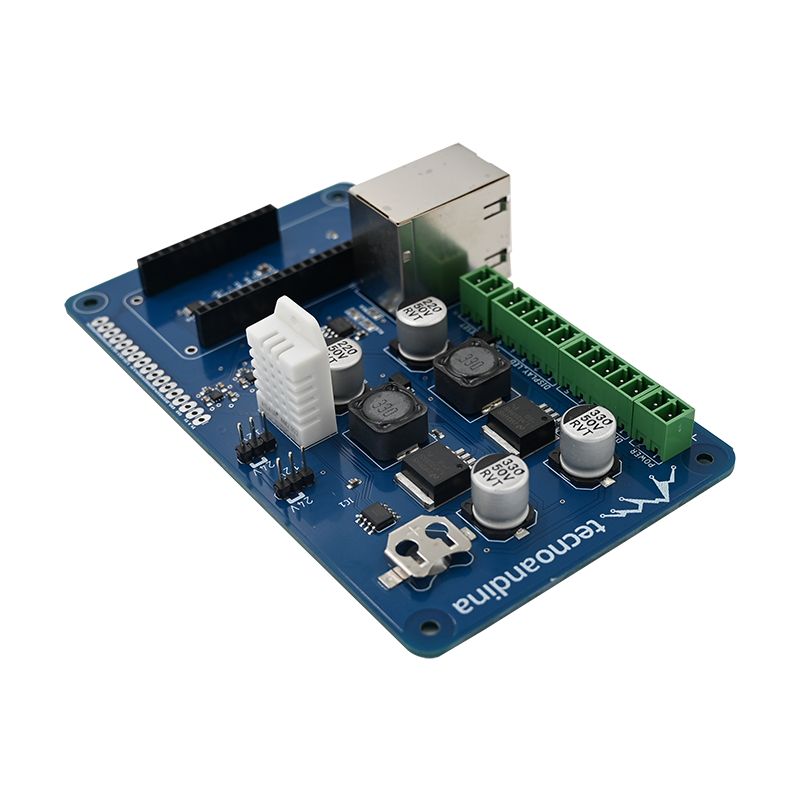

Turvajärjestelmä PCBA

IP-kamerat, liiketunnistimet, käyttöpaneelit. Keskity alhaiseen valmiustilan tehoon. UNIXPLORE testaa jokaisen levyn vuotovirran varalta alle 50 µA.

Terveydenhuollon PCBA

Kuntoutusvälineet, lämpömittarit, vanhusten hälytysvaatteet. Pienempi sääntelytaakka kuin lääketieteellinen, mutta vaatii käyttäjälle turvallisen suunnittelun (ei teräviä juotospäitä, ei paljastunutta korkeajännitettä).

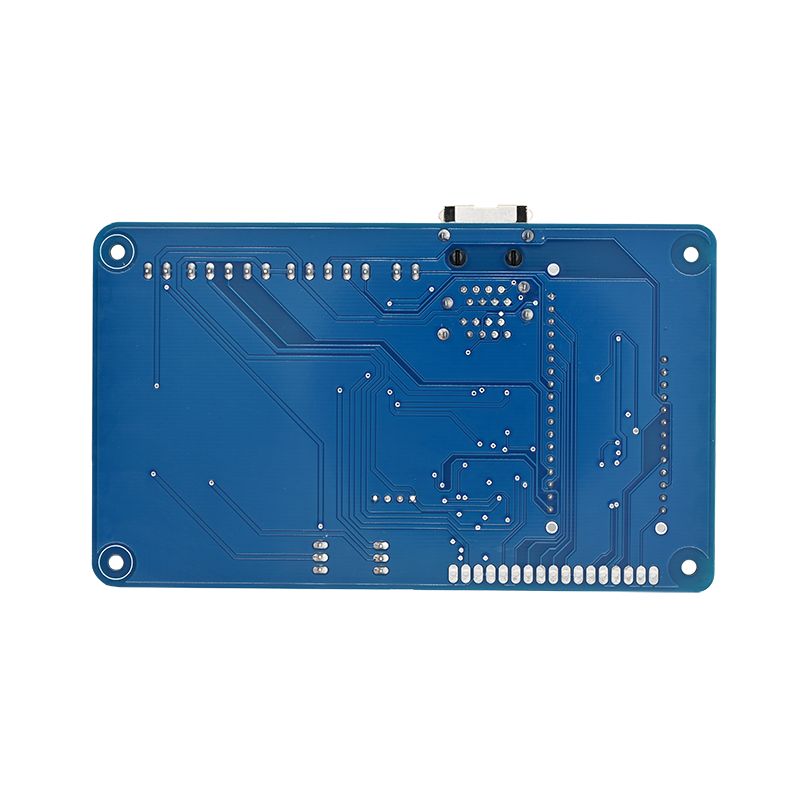

LED-valaistus PCBA

Lineaariset ajurit, puutarhavalot, hätäuloskäyntien kyltit. Lämmönhallinta määrittää käyttöiän. UNIXPLORE käyttää alumiiniytimiä piirilevyjä ja termoparin validointia testin aikana.

UNIXPLORE PCBA:n usein kysytyt kysymykset – Teknisiä vastauksia

Nämä kolme kysymystä saapuvat viikoittain UNIXPLORE-asiakkailta prototyyppi- ja tuotantovaiheessa.

Kysymys 1: Hankiko UNIXPLORE komponentteja suoraan franchising-jakelijoilta, ja mitä tapahtuu, jos osa on vanhentunut?

Vastaus: Kyllä. UNIXPLORE ylläpitää passiivisten komponenttien ostotilejä DigiKeyn, Mouserin, Arrown ja LCSC:n kanssa. Aktiiviosissa (IC:t, transistorit, moduulit) UNIXPLORE käyttää vain franchising-jakelijoita tai suoria tehdaslinjoja. Harmaita markkinoita tai sertifioimattomia välittäjiä ei käytetä. Jos tuoteluettelorivikohta on vanhentunut, UNIXPLORE suorittaa kolmivaiheisen prosessin: ensin etsii valtuutetun jakelijan varastosta; toiseksi ehdottaa drop-in korvaamista identtisillä pinout- ja sähkötiedoilla; kolmanneksi, esittää alkuperäiselle asiakkaalle kirjallisen riskiarvioinnin ennen vaihtamista. Pitkäikäisille teollisuustuotteille UNIXPLORE tarjoaa elinikäisen ostopalvelun, jossa asiakas ostaa ennakkoon 5-10 vuoden arvioidun kysynnän ja UNIXPLORE varastoi ne kosteussäädeltyihin säiliöihin neljännesvuosittaisen tarkastuksen avulla.

Kysymys 2: Mitä toiminnallista testausta UNIXPLORE suorittaa oletusarvoisesti ja mitkä testit maksavat ylimääräistä?

Vastaus: Oletuksena jokainen UNIXPLORE PCBA vastaanottaa automaattisen optisen tarkastuksen (AOI) SMT-puolella, visuaalisen tarkastuksen THT-puolella ja tehollisen savutestin, joka tarkistaa oikosulkujen, oikeiden jännitekiskojen ja perusoskillaattoritoiminnon varalta. Tämä sisältyy kappaleen hintaan. Lisähintatestit sisältävät: in-circuit testing (ICT) käyttämällä bed-of-nails -kiinnitystä (kertamaksu 250–250–800 plus 0,15–0,50 perboard), täysin toimiva testisi käsikirjoituksessa (engineeringtimeat0,15–0,50 perboard), täysin toimiva testi valmistus tarvittaessa), rajaskannaus (JTAG) BGA-laitteille (0,30 dollaria per kortti) ja palamistestaus (24-168 tuntia korotetussa lämpötilassa, hinta perustuu kammion käyttöasteeseen). UNIXPLORE suosittelee aina toimintatestausta kaikille korteille, joissa on mikro-ohjain tai yli 200 komponenttia. Yritys tarjoaa testispesifikaatiomallin ensikertalaisille asiakkaille.

Kysymys 3: Mikä on tyypillinen läpimenoaika Gerber-tiedostoista valmiiseen, laatikolliseen PCBA:han UNIXPLORElla?

Vastaus: Tavallisen kaksipuolisen SMT-levyn, jossa on 100–300 komponenttia ja ilman laatikkorakennetta, UNIXPLORE toimitetaan 15–18 arkipäivässä. Tämä jakautuu seuraavasti: 3 päivää komponenttien hankintaan (olettaen, että kaikki osat ovat aktiivisia ja jakelijan varastossa), 4 päivää piirilevyjen valmistukseen (FR4, 1,6 mm, HASL tai ENIG), 2 päivää kaavaimen luomiseen ja SMT-ohjelman asennukseen, 3 päivää SMT-sijoitteluun ja uudelleenvirtaukseen, 2 päivää THT-käsin juottamiseen ja toiminnalliseen juottamiseen, 2 päivää aaltojuottoon, 2 päivää ensimmäiselle ja A:lle. mukautettu pinnoite (jos määritetty) ja lopputarkastus. Laatikon lisääminen (muovi- tai metallikotelokokoonpano) lisää 5-7 päivää. Johdinsarjan tai kaapelikokoonpanon lisääminen lisää 3-4 päivää. Pikapalvelu (yhteensä 10 arkipäivää paljaille PCBA:ille) on saatavilla 30 %:n palkkiolla, mutta vaatii UNIXPLORE-hyväksynnän komponenttien saatavuudelle. Toimitusajat alkavat, kun UNIXPLORE vahvistaa, että Gerber-tiedostot, tuoteluettelo ja sentroiditiedot ovat virheettömiä. Yleiset viiveet johtuvat puuttuvista napaisuusmerkinnöistä tai virheellisistä jalanjälkikirjastoista.

Kuinka UNIXPLORE käsittelee kolmea piilotettua PCBA-vikatilaa

Jopa oikein juotettu levy voi epäonnistua ennenaikaisesti. UNIXPLORE suunnittelee nämä kolme riskiä.

Juotosliitoksen viruminen

Lämpölaajeneminen halkeilee juotetta ajan myötä. UNIXPLORE-reflow-profiilit on optimoitu levyn paksuuden ja komponenttitiheyden mukaan.

Sähkökemiallinen siirto

Kosteus ja bias-jännite kasvattaa metallidendriittejä. UNIXPLORE soveltaa ultrapuhdasta no-clean juoksutetta ja määrittelee IPC Class 2 tai Class 3 puhtausstandardit.

Mikro-ohjaimen lukitus

Virransekvensointivirheet tuhoavat IC:t. UNIXPLORE lisää TVS-diodit ja sekvensoi tehokiskot testin aikana.

Saat ilmaisen tarjouksen UNIXPLORElta

UNIXPLORE tarjoaa sitovia tarjouksia prototyypeistä ja tuotantomääristä. Vaaditut asiakirjat:

· Gerber-tiedostot (RS-274X-muoto)

· Tuoteluettelo, jossa on valmistajan osanumerot ja määrät

· Kokoonpanopiirustus tai poiminta- ja paikkakoordinaatit

· Kaikki testitiedot tai erityisohjeet

Ota yhteyttä UNIXPLOREensaada vastaus 24 tunnin kuluessa; anna seuraavat tiedot::

· Yksikköhinnoittelu tavoitemäärällä (100, 500, 1000, 5000)

· Kertakäyttöinen NRE (työkalut, stensiilit, testijigi)

· Kiinteä toimitusaika Shenzhenin satamaan tai ovelta ovelle
