Lyhyt vastaus: Se riippuu sovelluksestasi

20 vuoden kokemuksella tehoelektroniikasta ja teollisuuskäyttöjen, EV-ohjaimien ja servojärjestelmien vikaanalyyseistä olen dokumentoinut, kuinka juotospäätökset vaikuttavat tai rikkovat moottorin ohjauksen luotettavuuden. Tämä opas sisältää teknisiä tietoja, vertailutaulukoita ja kenttätestattuja suosituksia.

Lyijytön juotos on pakollinen useimmille kaupallisille moottorinohjaustuotteille, jotka toimitetaan säännellyille markkinoille (EU, Kiina, Korea). Poikkeuksia on kuitenkin autojen konepellin alla, ilmailu- ja avaruuskäytössä sekä tietyissä teollisissa käyttöjärjestelmissä, joissa luotettavuus ohittaa säädösvaatimukset.

Tekniset erot: Lyijyllinen vs. lyijytön juote

Materiaaliominaisuuksien ymmärtäminen selittää, miksi tällä päätöksellä on merkitystä moottoria ohjaaville piirilevyille.

Seoksen koostumus ja sulamispisteet

Mekaanisen luotettavuuden vertailu

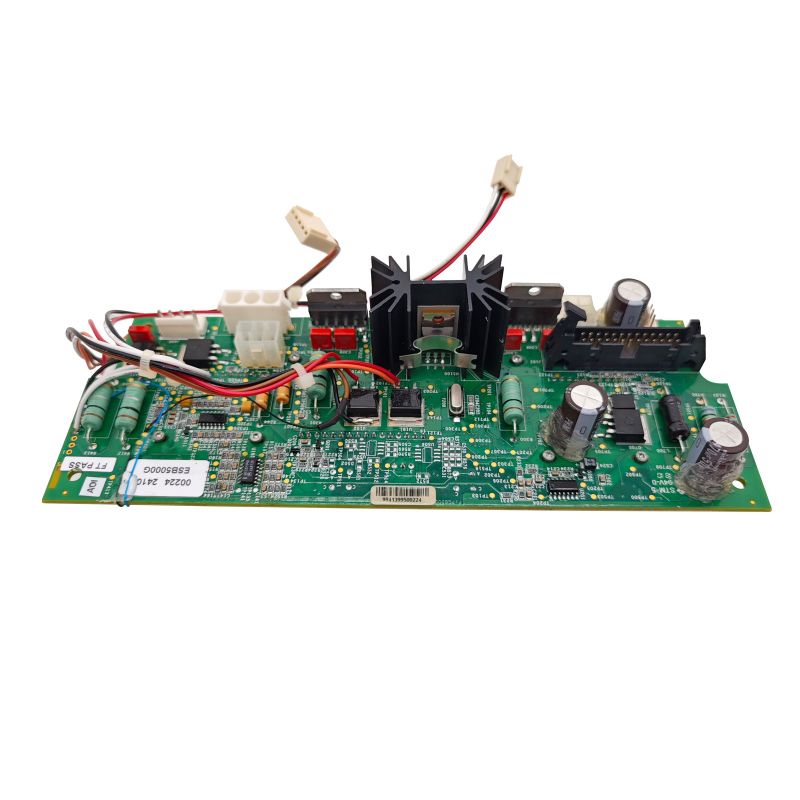

Miksi moottorinohjauspiirilevyt kohtaavat ainutlaatuisia juotoshaasteita

Moottorin ohjauskokoonpanot kokevat rasituksia, joita useimmat piirilevyt eivät koskaan kohtaa. Nämä kolme tekijää tekevät juotoksen valinnasta kriittisen.

1. Korkean tärinän ympäristöt

Suoraan pumppuihin, kompressoreihin tai sähköautoihin asennetut moottoriohjaimet kokevat jatkuvaa mekaanista viritystä. Yhdessä dokumentoidussa tutkimuksessa verrattiin identtisiä PCBA:ita lyijylliseen vs. lyijyttömään juotteeseen:

- Johtettu kokoonpano:Ensimmäiset viat 40 tunnin 6g satunnaisen tärinän jälkeen (jalan osamurtuma)

- Lyijytön kokoonpano:Sama vikatila vain 4 tunnin samanlaisen tärinän jälkeen

Syy? Lyijyttömän juotteen sitkeys on heikentynyt. Kun liitos ei voi taipua, tärinäjännitys keskittyy komponenttijohtoon aiheuttaen ennenaikaisen murtuman.

2. Extreme Thermal Cycling

Moottorikäytöt tuottavat lämpöä. Sitten moottorit pysähtyvät. Sitten ne alkavat uudestaan. Tyypillinen teollinen taajuusmuuttaja pyörii -40 °C - +125 °C tuhansia kertoja.

Lyijyinen juotemukautuu CTE (lämpölaajenemiskerroin) -epäsopivuus komponenttien ja piirilevyn välillä sitkeyden ansiosta.

Lyijytön juotemuodostaa paksumpia, hauraampia metallien välisiä yhdisteitä (IMC) liitosrajapintaan. Liiallinen IMC-kasvu heikentää rajapintaa ja nopeuttaa halkeaman alkamista.

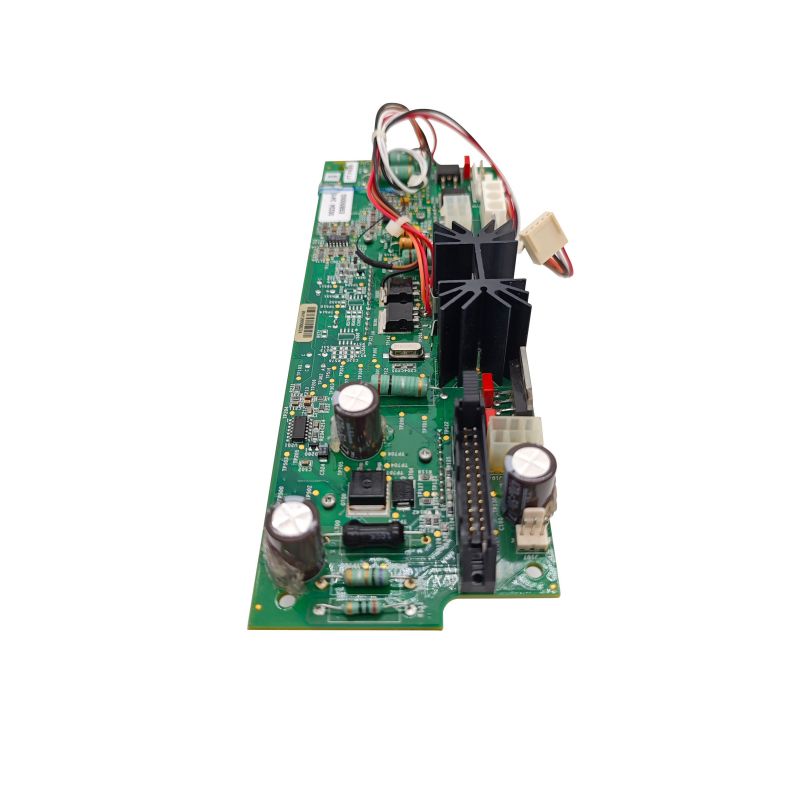

3. Suuret virrat ja joulelämmitys

Moottoria ohjaavat piirilevyt kuljettavat jatkuvia virtoja 5A - 200A+. Jokainen juotosliitos kuumenee itsestään I²R-häviöiden takia.

Ensisijainen ero ei ole vastus, vaan se, kuinka liitos käsittelee lämpösyklistä aiheutuvaa rasitusta ajan myötä.

Kun sinun TÄYTYY käyttää lyijytöntä juotetta

Sääntelyvaatimukset jättävät vain vähän valinnanvaraa näissä skenaarioissa.

RoHS-yhteensopivat markkinat

EU, Kiina, Etelä-Korea ja monet muut lainkäyttöalueet rajoittavat lyijyn osuuden elektroniikassa 0,1 prosenttiin homogeenisen materiaalin painosta. Näillä markkinoilla myytävissä tuotteissa on käytettävä lyijytöntä juotetta, ellei erityistä poikkeusta sovelleta.

Kuluttaja- ja kaupalliset moottoriohjaimet

Kodinkoneet (pesukoneet, LVI-tuulettimet, jääkaapin kompressorit)

Moottorikäyttöiset sähkötyökalut

Kaupalliset LVI-ohjaimet

Robotiikka ei-teolliseen käyttöön

Vientiin suuntautuva valmistus

Jos valmistat moottoria ohjaavia piirilevyjä maailmanlaajuiseen jakeluun, erillisten lyijyllisten ja lyijyttömien tuotantolinjojen ylläpito aiheuttaa varaston monimutkaisuutta ja laaturiskejä. Yhtenäinen lyijytön käsittely on käytännöllinen valinta.

Milloin voit perustella lyijyjuotteen (poikkeukset)

Tietyt sovellukset ovat oikeutettuja RoHS-vapautuksiin tai jäävät kokonaan sääntelyn ulkopuolelle.

Autojen konepellin alainen elektroniikka

Poikkeus 7(c)-I(voimassa vähintään 2026 asti) sallii lyijyn erittäin luotettavassa autoelektroniikassa, kun lyijyttömät vaihtoehdot eivät ole todistetusti luotettavia.

Reaalimaailman tiedot Tier-1-toimittajilta osoittavat:

• Lyijyttömät liitokset moottorin ohjausyksiköissä osoittavat aikaisempaa halkeamien alkamista lämpökierron aikana
• Tinaviiksien muodostuminen puhtaalla tinapinnalla aiheuttaa oikosulkuvaaran suljetuissa ECU:issa
• Monet autojen OEM-valmistajat määrittävät edelleen lyijypitoista juotetta turvallisuuden kannalta kriittisille moduuleille

Ilmailu ja armeija

Täydellinen vapautus. Lyijytöntä juotetta ei vaadita lento-, puolustus- tai avaruussovelluksissa. Nämä sektorit käyttävät edelleen Sn63/Pb37:ää vuosikymmenien luotettavuustietojen perusteella.

Teollisuusmoottorikäytöt (yli 10 vuoden käyttöikävaatimukset)

Kun moottoriohjaimen on toimittava yli 15 vuotta ilmastoimattomassa tehtaassa (-20 °C - +70 °C ympäristössä), lyijypitoinen juote on konservatiivinen valinta. Pitkän aikavälin lämpöväsymistiedot lyijyttömälle näissä olosuhteissa ovat edelleen kehitteillä.

Lääketieteelliset laitteet (ei-istutettavat)

Poikkeuksia on olemassa monille lääketieteellisille elektronisille laitteille, joiden luotettavuus vaikuttaa suoraan potilasturvallisuuteen.

Korjaus- ja vaihtoosat

Nykyisten lyijypitoisten juotoslaitteiden korvaavissa PCBA-levyissä tulee käyttää lyijypitoista juotetta metallurgisen yhteensopivuuden säilyttämiseksi olemassa olevien liitosten ja komponenttien kanssa.

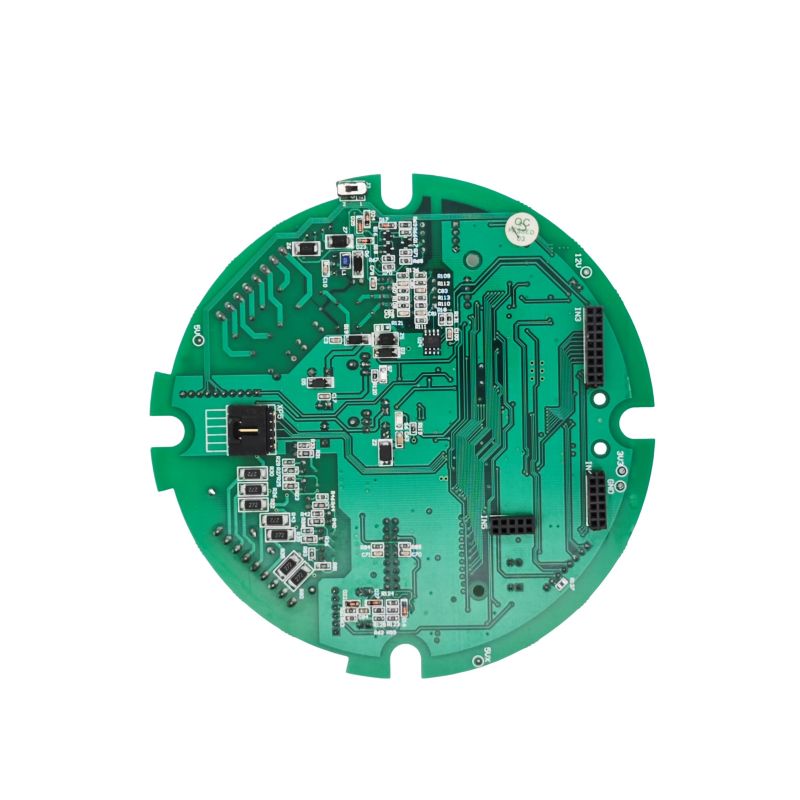

Kriittisiä komponentteja koskevia huomioita moottorin ohjauspiirilevylle

Kaikki osat eivät kestä lyijytöntä juotoslämpötilaa. Nämä viisi luokkaa vaativat erityistä huomiota.

1. Lämpötilaherkät komponentit

Lyijytön takaisinvirtaushuippu on 245 °C - 260 °C - huomattavasti korkeampi kuin lyijyllisen 220 °C - 230 °C.

2. Komponentit puhtaalla tinapinnoitteella

Puhdas tinapinnoite (yleistä lyijyttömässä komponentissa) voi kasvattaa johtavia viiksiä ajan myötä – kriittinen riski moottorin ohjauksille, joissa komponenttien välinen etäisyys on tiukka.

Lieventämisstrategiat:

- Määritä NiPdAu- tai mattapintainen tina-vismuttiviimeistely puhtaan tinan sijaan

- Levitä vakiopinnoite kaikkiin juotosliitoksiin

- Vältä puhdasta tinaa osissa, joissa on suuri tiheys

3. Olemassa oleva lyijypitoisten komponenttien luettelo

Lyijyllisten juotoskomponenttien (esim. SnPb-pinnoitettujen johtimien) käyttäminen lyijyttömässä kokoonpanoprosessissa luoprosessin yhteensopimattomuus:

Komponenttien viimeistely sulaa 183 °C:ssa, mutta lyijytön juote vaatii 245 °C+

Komponenttien viimeistely voi hapettua tai liueta ennen juotosliitoksen muodostumista

Seurauksena: epäluotettavat liitokset, tyynyn väliset viat ja toimintahäiriöt

Sääntö:Käytä komponentteja, jotka on luokiteltu heidän kokemaansa juotosprosessiin.

Parhaat käytännöt lyijyttömälle moottorinohjauspiirilevylle

Jos vaaditaan lyijytöntä, nämä käytännöt maksimoivat luotettavuuden.

Piirilevyn pinnan viimeistelyn valinta

Suositus:ENIG tarjoaa parhaan kostuvuuden ja pisimmän säilyvyysajan lyijyttömälle kokoonpanolle.

Reflow-profiilin optimointi

Huonosti optimoitu lyijytön reflow-profiili luo kylmiä liitoksia, tyhjiä osia ja hauraita IMC:itä.

Tärinänvaimennus lyijyttömälle liitoksille

Koska lyijytön tärinän sitkeys on heikentynyt, suorita seuraavat lisätoimet:

1. Kastelu / kapselointi:Täytä suurimassaisten komponenttien (liittimet, muuntajat, suuret kondensaattorit) ympärillä oleva kotelo silikonilla tai uretaanilla. Tämä siirtää tärinärasituksen pois juotosliitoksista.

2. Liimatut osat:Käytä epoksi- tai silikoniliimaa suurten pinta-asennuslaitteiden (induktorit, alumiinikondensaattorit) alla.

3. Pienennä komponenttien erotuskorkeutta:Korkeat komponentit pitkillä johdoilla toimivat tärinävipuina. Määritä matalaprofiiliset komponentit, jos mahdollista.

Moottoriohjauksen PCBA:n UKK

Alla on kolme teknistä kysymystä moottorikäyttöjen suunnittelijoilta ja valmistusinsinööreiltä.

Q1: Suunnittelen sähköajoneuvon moottoriohjainta Tier-1-autojen toimittajalle. Voinko käyttää lyijytöntä juotetta?

V:Kyllä, mutta merkittävällä pätevyystestauksella. Useimmat Tier-1-autojen toimittajat käyttävät tällä hetkellä lyijytöntä juotetta uusiin malleihin, koska RoHS-yhteensopivuus vaaditaan EU-markkinoiden ajoneuvoilta. Poikkeuksia on kuitenkin konepellin alla olevalle elektroniikalle, jonka lyijyttömät luotettavuustiedot ovat epätäydellisiä.

Pätevöintisuunnitelmasi tulee sisältää:

Käytännön neuvoja:Monet autojen OEM-valmistajat jatkavat lyijypitoisen juotteen määrittämistä konepellin alla oleviin ECU:ihin nykyisen RoHS-poikkeuksen mukaisesti. Keskustele asiakkaasi kanssa ennen kuin sitoudut lyijyttömään. Jos lyijytön on pakollinen, määritä ENIG-pinnan viimeistely ja mukautuva pinnoite kaikille kokoonpanoille.

Kysymys 2: Teollinen moottorikäyttöni epäonnistui 18 kuukauden kuluttua kuuden tehon MOSFETin juotosliitosten halkeilusta. Kokoonpanossa käytetään lyijytöntä SAC305 juotetta. Mikä meni pieleen?

V:Tämä on klassinen lämpöväsymishäiriö. Tässä on diagnostinen järjestys:

Vaihe 1 – Tarkista halkeamien paikat:Katso mikroskoopin alla MOSFET-johdon ja juotosfileen välistä liitäntää. Jos halkeama kulkee metallien välistä yhdistettä (IMC) pitkin, IMC kasvoi liian paksuksi uudelleenvirtauksen aikana.

Vaihe 2 – Tarkista uudelleenjärjestelyprofiilisi:SAC305:ssä likviduksen (TAL) yläpuolella olevan ajan tulee olla enintään 60–90 sekuntia. Jos TAL ylitti 120 sekuntia, IMC:n paksuus voi ylittää 10 µm (hauras vyöhyke alkaa yli 5 µm).

Vaihe 3 - Mittaa lämpötilan nousu MOSFET-tyhjennystyynystä:Mittaa tyynyn lämpötila täydellä kuormituksella infrapunakameralla. Jos se ylittää 110 °C, lämpösyklin delta (ΔT) on liian suuri.

Vaihe 4 - Tarkista yksipistekiinnitys:Suurilla lämpötyynyillä (DPAK, D2PAK, TO-263) varustetut teho-MOSFETit, joista puuttuu lämpöläpivienti tai tyynyn alla on aukkoja, kohtaavat kuumia kohtia. Röntgen nivelistä – yli 25 % tyynyn pinta-alasta ei hyväksytä.

Suositellut korjaukset (prioriteettijärjestyksessä):

1. Pienennä ΔT:tä:Lisää jäähdytyselementti tai paranna ilmavirtausta pitääksesi MOSFET-tyynyt alle 90 °C täydellä kuormituksella.

2. Lisää lämpöä:Aseta jokaisen MOSFET-tyynyn alle 0,3 mm:n läpivientireitti (täytetty ja suojus) vetääksesi lämpöä piirilevyn maatasoon.

3. Käytä vähän hopeaa seosta:Harkitse SAC105:tä (1 % Ag) SAC305:n sijaan. Pienempi hopeapitoisuus lisää sitkeyttä ja lämpöväsymiskestävyyttä hieman korkeamman sulamispisteen kustannuksella.

4. Aseta MOSFETit:Levitä lämpöä johtavaa valumassaa MOSFETien päälle. Tämä vaimentaa lämpökiertorasitusta ja siirtää lämpöä.

Q3: Minun on korjattava moottorin ohjauspiirilevy, jossa alun perin käytettiin lyijypitoista juotetta. Voinko käyttää lyijytöntä juotetta korjaukseen?

V:Teknisesti kyllä, mutta ei suositella. Tässä on syy:

Tehtävä 1 - Sekametallurgia:Lyijytön juote (SAC305) ei sekoitu hyvin lyijypitoisen juotteen (Sn63/Pb37) kanssa. Tuloksena olevalla lejeeringillä on arvaamaton sulamispiste (tyypillisesti 190 °C - 210 °C) ja se muodostaa heikkoja, rakeisia liitoksia, jotka ovat alttiita halkeilemaan.

Ongelma 2 - Lämpötilaristiriita:Jotta lyijytön juote virtaa kunnolla, tarvitset 370–400 °C:n juotosraudan kärjen. Tämä lämpötila voi:

Irrota PCB-tyyny FR4-substraatista

Via vierekkäiset komponentit (erityisesti elektrolyyttikondensaattorit)

Sulata lähellä olevat muoviliittimet

Suositeltu korjausprotokolla:

Jos sinun on käytettävä lyijytöntä lyijylevyllä:Poista 100 % olemassa oleva juote korjausalueelta tyhjiöjuotosasemalla. Tarkasta suurennuksella – kaikki lyijypitoisen juotteen jäämät saastuttavat uuden liitoksen. Jatka sitten lyijytöntä juottamista 370 °C:ssa aktiivisella juoksutuksella.

Päätösmatriisi: lyijyllinen vs. lyijytön moottorinohjauspiirilevylle

Käytä tätä taulukkoa ohjaamaan juotosvalintaasi.

Lyijytön juottaminen on lakisääteinen useimmille säännellyille markkinoille toimitetuissa moottorinohjauspiirilevyissä. Lyijyttömien metalliseosten materiaaliominaisuudet – korkeampi hauraus, paksumpi IMC:n muodostus, tinaviisaririski – luovat kuitenkin todellisia luotettavuusongelmia korkeavärähtely- ja lämpökiertosovelluksissa.

Pakolliset lyijyttömät sovellukset:

Käytä ENIG-pintakäsittelyä parhaan kostutuksen saavuttamiseksi

Säädä reflow-profiilia huolellisesti (TAL 60-90 sekuntia, huippu 245-260°C)

Lisää kastiketta tai liimaa suurimassaisille komponenteille

Levitä tasainen pinnoite tinaviiksien vähentämiseksi

Sovellukset, jotka täyttävät poikkeukset (autojen konepelti, teollisuus 10+ vuotta, ilmailu, lääketiede):

- Lyijyjuote (Sn63/Pb37) on edelleen luotettavuuden kultastandardi

- Mutavuuden, tärinänkestävyyden ja vuosikymmenien kenttätiedon yhdistelmää on vaikea korvata

Korjauksia varten:Yhdistä alkuperäinen juotosseos. Sekametallurgia luo arvaamattomia, epäluotettavia liitoksia.

Päätös tasapainottaa viime kädessä säädöstenmukaisuuden ja kentän luotettavuuden. Kuluttajatuotteissa, joiden odotettu käyttöikä on 3–5 vuotta, lyijytön on kypsä ja luotettava. Noudata turvallisuuden kannalta kriittisten tai pitkäikäisten moottoriohjaimien osalta poikkeusta ja käytä lyijypitoista juotetta.
