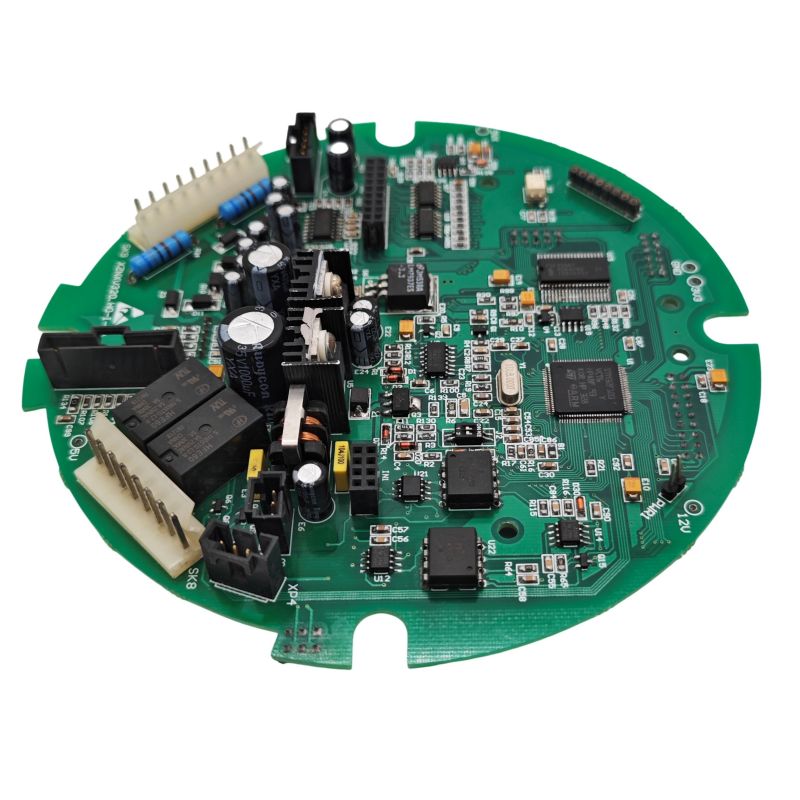

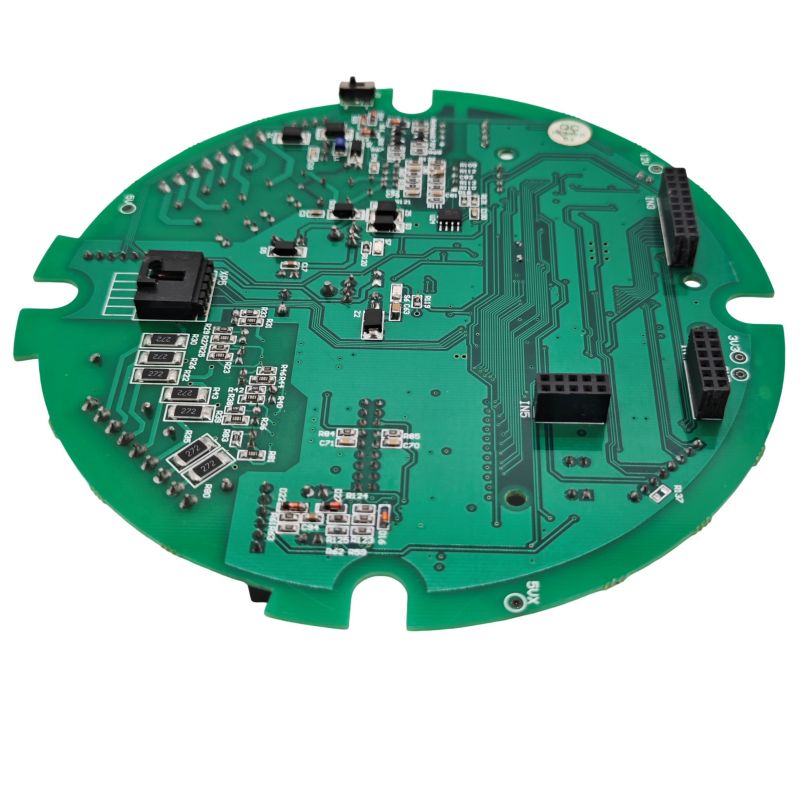

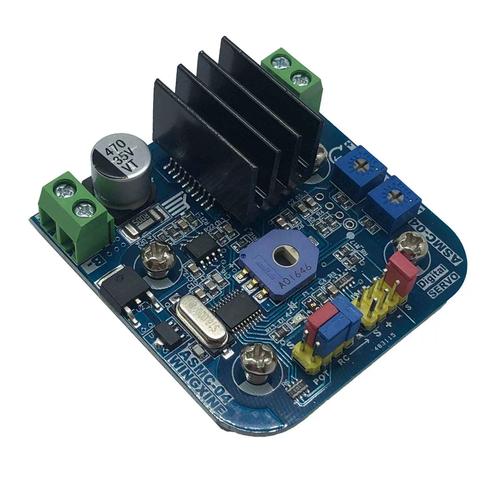

RC servo PCBA

Unixplore Electronics— 20 vuoden sulautettujen järjestelmien ja piirilevyjen suunnittelukokemuksen ansiosta olemme nähneet samoja vikakuvioita toistuvasti: meluisia voimalinjoja, riittämätöntä irrotusta ja virheellistä PWM-reititystä. Servo-PCBA-ratkaisumme on rakennettu niiden teknisten eritelmien, asettelusääntöjen ja testausmenetelmien ympärille, joita ammattisuunnittelijat todella käyttävät tuotannossa.

Tarvitsetpa sitten erillisen ohjainkortin, monikanavaisen servoohjaimen tai sisäisen servo-ohjainkortin vaihdon, Unixplore Electronics tarjoaa luotettavan, melua vastaan.PCBAjoka toimii sekä RC-harrastus- että teollisuusrobotiikkaympäristöissä.

Mitä tarjoamme:

• Täysi servo-PCBA-suunnittelu (kaavio + asettelu) Altiumissa, KiCadissa tai haluamassasi muodossa
• Prototyyppien valmistus toiminnallisella testauksella (kuormitus, aaltoilu, lämpöraportit)
• Volyymivalmistus komponenttien hankinnalla ja SMT-kokoonpanolla
• Suunnittelutarkastelu- ja vikaanalyysikonsultointi

Mitä RC Servo PCBA:n on tehtävä

RC-servo-PCBA (joko erillinen ohjainkortti tai sisäinen servo-ohjauskortti) suorittaa kolme olennaista toimintoa:

• PWM-signaalin generointi tai vastaanotto:Muuntaa ohjauspulssit (1 ms - 2 ms taajuudella 50 Hz) paikkakomentoiksi.
• Virranjako:Toimittaa puhtaan 5V tai 6V servomoottorin ja ohjauspiirin.
• Palautteen käsittely:Lukee sisäisen potentiometrin asennon tarkistamiseksi ja ohjaussilmukan sulkemiseksi.

Erittäin luotettaviin malleihin kuuluu myös virrantunnistin ylikuormituksen havaitsemiseksi ja optoeristys melunsietoa varten.

Tekniset perustiedot

Seuraavat parametrit edustavat RC-servo-ohjattujen PCBA-rakenteiden alan standardeja. Nämä koskevat sekä erillisiä servoohjainkortteja että integroituja vastaanottimen PCBA-kokoonpanoja.

Tulovirran tekniset tiedot

Ohjaussignaalin tekniset tiedot

Sisäiset servon PCBA-komponentit (servon sisällä)

Tavallinen RC-servo sisältää pienen PCBA:n seuraavilla komponenteilla:

PCBA-asettelusäännöt RC-servon luotettavuudelle

Me Unixplore Electronicsilla tiedämme, että useimmat RC-servo-virheet ovat peräisin piirilevyltä. Noudatamme näitä 8 sääntöä varmistaaksemme luotettavan toiminnan jokaisessa toimittamassamme mallissa.

1. Tehonjako: tähtimaadoitus

• Ei koskaan ketjutettu. Jokaisen servomaan tulee palata suoraan virtalähteen maadoituspisteeseen.
• Erillinen virta- ja signaalimaa. Moniservo-PCBA-malleissa jaa maataso ja liitä yhdestä kohdasta lähellä akkutuloa.
• Jälkileveys teholle: 1,5 A jatkuvalle virralle käytä 1,5 mm:n vähimmäisjälkileveyttä ja 1 unssia kuparia.

2. Kondensaattorin sijoituksen irrottaminen

Servomoottorit tuottavat merkittävää sähköistä melua. Tyypillinen servo voi tuottaa jopa 200 mV huipusta huippuun -kohinaa 5 V:n syöttöjohdossa.

Vaadittu irrotus servoliitintä kohti:

• 100 µF - 470 µF elektrolyyttikondensaattori (käsittelee moottorin käynnistyksen)
• 100nF keraaminen kondensaattori (suodattaa korkeataajuista kohinaa)
• Sijoita kondensaattorit 10 mm:n etäisyydelle servon virtanastoista

Koko PCBA:n bulkkikapasitanssi: Lisää suuri kondensaattori (1000 µF - 4700 µF) päävirtatuloon. Tämä estää katkeamisen, kun useat servot käynnistyvät samanaikaisesti.

3. PWM-signaalin reititys

• Pidä PWM-jäljet ​​lyhyinä ja suorina. Pitkät jäljet ​​toimivat kohinan antenneina.
• Vältä PWM-jälkien ajamista rinnakkain virtajohtojen kanssa. Käytä tarvittaessa 90 asteen risteystä.
• Lisää 100 Ω - 470 Ω sarjavastus PWM-lähtönastan. Tämä rajoittaa virtaa vikatilanteissa ja vähentää soittoääniä.

4. Servoliittimen asettelu

Tavallinen 3-napainen servoliitin (signaali, VCC, maa) vaatii tietyn välimatkan:

• Pin-väli: 2,54 mm (0,1 tuumaa) tai 2,7 mm (suuritiheys)
• Liitinlohkon piirilevyn paksuus: 1,2–1,6 mm
• Signaalinastan sijainti: Tyypillisesti sisempi nasta (nasta 2/3)
• Virransekvensointi: GND:n on kytkettävä ennen VCC:tä liitettäessä

Suuritiheyksisille malleille servoliittimien välinen 2,7 mm:n etäisyys mahdollistaa kompaktin sijoittelun säilyttäen samalla luotettavat liitännät.

5. Ohjaus-MCU:n jännitesäätö

• Käytä erillistä LDO:ta MCU:lle, jos sama syöttö syöttää servoja. Servovirtapiikit aiheuttavat jännitehäviöitä, jotka voivat nollata mikro-ohjaimen.
• Suositeltu säädin: 5 V tai 3,3 V LDO, jonka kapasiteetti on vähintään 200 mA ja 1 µF tulo/lähtökondensaattorit.
• Suojadiodi: Lisää tuloon 1N4007- tai Schottky-diodi suojataksesi käänteisnapaisuutta vastaan.

6. Moottorin kohinanvaimennus (sisäiselle servo-PCBA-mallille)

Jos suunnittelet PCBA:ta, joka menee servon sisään, lisää melunvaimennus suoraan moottorin liittimiin:

• 100nF keraaminen kondensaattori juotettu suoraan moottorin liittimiin.
• Kytke kondensaattori negatiivinen moottorin koteloon lisäsuojausta varten (vähentää melua jopa 200 mV).
• Valinnainen: Lisää ferriittihelmiä moottorin johtoihin äärimmäisiä meluympäristöjä varten.

7. Virrantunnistus ylikuormituksen havaitsemiseksi

Edistyneet servo-PCBA-mallit sisältävät virranvalvonnan:

• Shunttivastus: 0,1Ω - 0,5Ω, 1 % toleranssi - luo virtaan verrannollisen jännitteen
• Differentiaalivahvistin: Vahvistus 10 - 20 - vahvistaa shunttijännitteen mitattavalle tasolle
• ADC-tulo: vähintään 10-bittinen — syöttää nykyiset tiedot MCU:n ohjaamiseen

100 mΩ shuntti tuottaa 50 mV 500 mA:lla ja 150 mV 1,5 A:lla. 5x vahvistusvahvistimella tästä tulee 250 mV - 750 mV, joka sopii 3,3 V ADC-tuloihin.

8. Eristys ja mekaaninen suojaus

Sisäiset servo-PCBA-levyt on suojattava fyysisesti:

• Eristysteippi: Aseta sähköteippi PCBA:n ja metallisen servokotelon väliin. Tämä estää oikosulkuja juotosliitoksista tai komponenttien johtimista koskettamasta koteloa.
• Mukautettu pinnoite: Käytä ulkotiloissa tai korkean kosteuden olosuhteissa akryylia, joka estää korroosiota.

Ohjaussignaalin generointi (MCU-koodia koskevia huomioita)

Oikea PWM:n luominen on kriittinen tärinänvapaan toiminnan kannalta. Tässä ovat tärkeimmät parametrit:

PWM-kokoonpano

MCU-koodiesimerkki pseudokoodi

// Laske käyttösuhde 1500 µs:n pulssille
    // Oletetaan, että PWM-jakso = 20ms, kello = 1MHz esiskaalaaja

    pulssin_leveys_us = 1500
    period_counts = 20000 // 20ms mikrosekunteina
    duty_counts = pulssin_leveys_us
    set_pwm_duty(tullimäärät)

Käytä testauksen aikana oskilloskooppia PWM-signaalin tarkistamiseen. Pulssin laskeva reuna laukaisee servon lukemaan asennon.

Yleiset vikatilat ja niiden korjaukset

Tärkeä huomautus virran kytkemisestä:Älä koskaan kytke servomaajohtoa sammuttaaksesi sen. Kun maa avataan, servo voi silti vastaanottaa virtaa PWM-signaalilinjan tai muiden polkujen kautta, mikä johtaa 3,2 V:n alijännitteen toimintaan ja epäsäännölliseen toimintaan. Vaihda VCC-linja aina P-kanavaisella MOSFETillä tai releellä.

RC Servo PCBA:n UKK

Alla on kolme teknistä kysymystä, joita saamme usein robotiikkainsinööreiltä ja RC-järjestelmien suunnittelijoilta.

K1: Miksi servoni nykivät satunnaisesti, kun ohjaan niitä mukautetusta PCBA:stani ESP32:lla tai Arduinolla?

V:Sinulla on lähes varmasti sähkömeluongelma. Tässä on Unixplore Electronicsin suosittelema diagnostiikkasarja:

Vaihe 1— Tarkista virtalähde oskilloskoopilla: Mittaa 5V johto suoraan servoliittimestä servon liikkuessa. Jos näet yli 200 mV aaltoilua (huipusta huippuun), irrotus on riittämätön.

Vaihe 2— Lisää bulkkikapasitanssi: Aseta 1000 µF - 4 700 µF elektrolyyttikondensaattori tehon tuloliittimiin. Servomoottorit ottavat suuria käynnistysvirtoja (3–10 × käyttövirtaa), kun ne lähtevät liikkeelle. Ilman bulkkikapasitanssia jännite putoaa alle 4 V:n, jolloin ohjaus-IC nollautuu tai käyttäytyy epäsäännöllisesti.

Vaihe 3— Erota MCU:n teho servotehosta: Huonoimmat mallit käyttävät MCU:ta ja servoja samasta jännitesäätimestä. Käytä kahta erillistä säädintä:

• Yksi 5V/500mA LDO MCU:lle ja logiikalle.
• Erillinen 5V/3A syöttö (tai suora akkuliitäntä) servoille.

Vaihe 4— Lisää erotus jokaiseen servoliittimeen: Aseta 100 µF elektrolyytti ja 100 nF keraaminen kondensaattori suoraan jokaisen servoliittimen VCC- ja GND-nastan yli. Keraaminen kondensaattori suodattaa korkeataajuisen melun moottorin harjoista; elektrolyytti käsittelee matalataajuisia virtapiikkejä.

Vaihe 5— Tarkista PWM-signaalin laatu: Tarkastele PWM-nastaa oskilloskoopilla. Jos näet soivan (ylityksen) nousevissa tai laskevissa reunoissa, lisää 100 Ω:n sarjavastus MCU:n nastan kohdalle. Tämä vaimentaa signaalia ja estää väärän liipaisun.

Lopputulos:90 % servovärinän ongelmista liittyy tehoon, ei koodiin. Korjaa ensin virranjako.

Kysymys 2: Kuinka suunnittelen PCBA:n, joka ohjaa useita servoja (8–16 kanavaa) ilman katkeamista?

V:Tämä vaatii huolellista tehobudjetointia ja layout-suunnittelua. Tässä on tekninen lähestymistapa 16-kanavaiselle servo-ohjaimelle PCBA.

Vaihe 1— Laske kokonaistehotarve:

• Jokainen vakioservo kuluttaa 200 mA - 500 mA normaalin toiminnan aikana.
• Huippupysähdysvirta voi olla 1,5 A - 3 A servoa kohden.
• 16 servolle: 16 × 1,5 A = 24 A huippupotentiaalin veto.

Vaihe 2— Suunnittele tehonjako:

• Pääsyöttö: Käytä 5 V - 6 V syöttöä, jonka nimellisjännite on vähintään 30 A.
• Tuloliitin: XT60 tai ruuviliitin (ei pieni 2-nastainen otsikko).
• Päävirtajäljet: 8–10 mm leveät 2 unssin kuparilla tai käytä erillistä tehotasoa kerroksessa 2.
• Virtakiskot: Jos virrat ovat yli 15 A, lisää kuparikiskoja tai käytä ulkoista johdotusta.

Vaihe 3— Toteuta vaiheittainen sähkönjakelu:

• Ohjaa paksut tehojäljet ​​(5 mm+) keskijakelupisteeseen.
• Tästä pisteestä lähtien kuljeta yksittäisiä 1,5 mm:n jälkiä jokaiseen servoliittimeen.
• Lisää 470 µF:n kondensaattori jokaiseen servoliittimeen (hajautettu kapasitanssi, ei vain yksi iso korkki tuloon).

Vaihe 4— Käytä optoeristystä signaalilinjoille (edistynyt):

• Teollisissa tai kovaäänisissä ympäristöissä eristä PWM-signaalit optoerottimilla (esim. 4N35 tai PC817).
• Tämä estää moottorin melua kytkeytymästä takaisin MCU:hun ja aiheuttamasta nollauksia.
• Eristetyt mallit vaativat erilliset tehoalueet (MCU-puoli ja servopuoli).

Vaihe 5— Lisää virranrajoitus tai pehmeä käynnistys:

• Käytä MOSFETiä, jossa on pehmeä käynnistyspiiri, nostaaksesi servotehoa 10 ms - 50 ms.
• Tämä estää kaikkien 16 servon alkusyötön katkaisemasta syöttöä.
• Vaihtoehtoisesti käynnistä servot järjestyksessä (5 ms viive kunkin välillä).

Vaihe 6— PCB-kerroksen pinosuositus yli 16 kanavalle:

• Taso 1: Signaali (PWM, palaute)
• Kerros 2: Maataso (kiinteä valu)
• Kerros 3: Virtataso (5V tai Vservo)
• Kerros 4: Signaali tai toisiomaa

Tämä pino minimoi silmukan alueen ja vähentää EMI:tä kanavien välillä.

Q3: Voinko käyttää samaa PCBA-suunnittelua eri servomerkeille (Futaba, Hitec, Spektrum, yleinen)?

V:Kyllä, kolme tärkeää yhteensopivuusnäkökohtaa.

Harkinta 1— PWM-signaalistandardit ovat yhdenmukaisia: Kaikki RC-servot käyttävät samaa 50 Hz PWM-standardia 1 ms - 2 ms pulsseilla. PCBA:n PWM-sukupolvilogiikka toimii yleisesti.

Harkinta 2— Tehovaatimukset vaihtelevat huomattavasti:

PCBA:n on oltava suunniteltu korkeimmalle virtaservolle, jota aiot käyttää. Suunnittelu 2A jatkuvalle ja 5A huipille kanavaa kohden kattamaan useimmat vakio- ja suuren vääntömomentin servot.

Harkinta 3— Liittimen yhteensopivuus:

• Useimmat servot käyttävät tavallista 3-nastaista naarasotsainta 2,54 mm:n (0,1 tuuman) etäisyydellä.
• Signaalinastan sijainti vaihtelee merkin mukaan:
  • Futaba: Signaali on sisin tappi (nasta 2)
  • Hitec ja Spektrum: Signaali on nasta 1 tai nasta 3 mallista riippuen
• Suunnittele PCBA selkeästi merkityillä liittimillä (S, +, –). Käytä 3-napaista urosliitintä (kuten tavallinen servo-jatkokaapeli), jotta mikä tahansa servo voidaan kytkeä suoraan.

Harkinta 4— Sisäinen servo-PCBA (servon sisällä) ei ole vaihdettavissa: Jos suunnittelet sisäistä PCBA:ta, joka menee servokotelon sisään (korvaa alkuperäisen ohjauskortin), tämä on merkkikohtaista. Eri servoilla on erilaisia:

• Potentiometrin vastusarvot (5kΩ vs 10kΩ)
• Moottorien koot ja nykyiset arvot
• Mekaanisten asennusreikien paikat
• Kotelon mitat

Jos haluat käyttää sisäistä PCBA-suunnittelua, käännä alkuperäinen tai hanki tarkat tiedot kyseiselle servomallille. Ulkoisten ajureiden PCBA-malleissa (levy, joka liitetään tavallisiin servoliittimiin) yhteensopivuus on erinomainen kaikkien tärkeimpien RC-merkkien kanssa.

RC Servo PCBA:n testaus

Ennen kuin hyväksyt suunnittelun tuotantoa varten, suorita nämä viisi testiä:

Yhteenveto: Luotettavan RC-servo-PCBA:n suunnittelu

Vankka RC-servo-PCBA määritellään viidellä suunnittelupäätöksellä:

1. Riittävä bulkkikapasitanssi(1000 µF - 4700 µF) päävirtatulossa.
2. Erilliset tehoalueetMCU:lle (LDO-säädetty) ja servoille (suoraakku tai suurvirtasäädin).
3. Tähtimaadoituserillisillä tehon ja signaalin maadoituksella.
4. Erottavat kondensaattoritjokaisessa servoliittimessä (100 µF elektrolyytti + 100 nF keramiikka).
5. Oikea PWM-signaalin säätösarjavastuksilla ja lyhyillä jäljillä.

Käytä moniservomalleissa (8+ kanavaa) 4-kerroksista piirikorttia, jossa on oma teho- ja maatasot. Lisää sisäisiin servo-PCBA-malleihin moottorin kohinanvaimennus (100 nF moottorin liittimissä) ja eristeteippiä kotelon oikosulkujen estämiseksi. Nämä käytännöt tarjoavat johdonmukaisesti värinätöntä toimintaa ja pitkän aikavälin luotettavuutta sekä RC- että robotiikkasovelluksissa.
