Rc Car PCBA

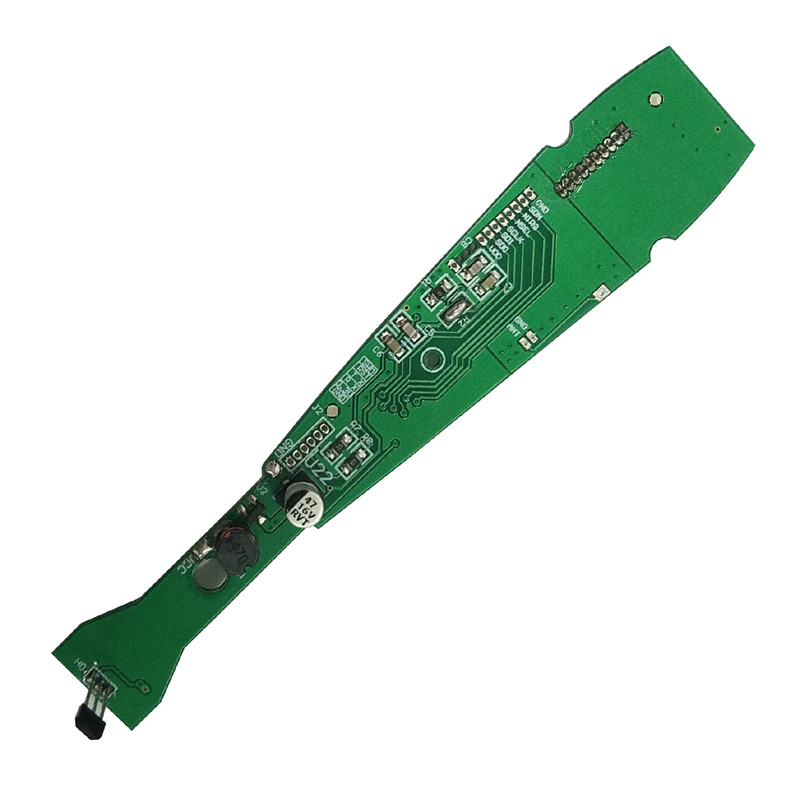

Keskeiset erottimet RC Car PCBA:lle

Kaikki RC-autojen PCBA-mallit eivät toimi yhtä hyvin. Kuusi tekijää luo todellisen eron.

Moottorikäyttöaste – missä useimmat mallit epäonnistuvat

Erontekijä: Hobby-luokan RC-auto PCBA käyttää erillisiä ylä- ja alapuolen MOSFET-ajureita ohjelmoitavalla kuollut aika. Lelulaudoissa käytetään integroituja puolisilta-IC:itä, jotka ylikuumenevat 2 minuutissa maastokäytössä.

Radiovastaanottimen herkkyys ja selektiivisyys

Erontekijä: Laadukas RC-auton PCBA sisältää erillisen LNA:n (low-noise amplifier) ​​ennen vastaanottimen IC:tä. Tämä lisää 15 dB vahvistusta heikentämättä melua, mikä mahdollistaa ohjauksen yli 300 metrillä.

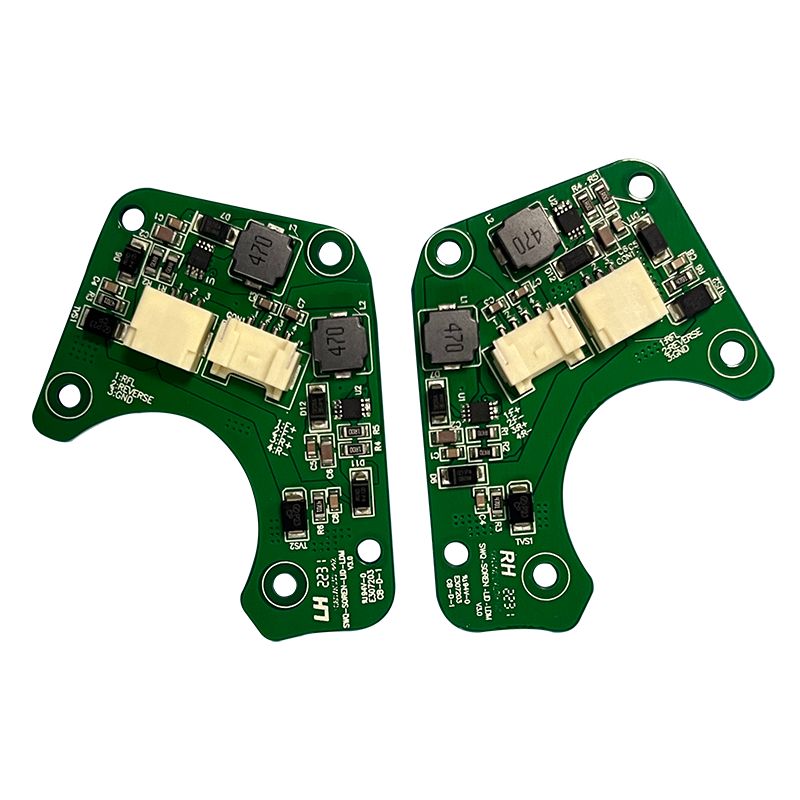

Virranhallinnan erot

Jännitteen vakaus moottorin kuormituksen alaisena määrittää, palautuuko RC-auton PCBA kovan kiihdytyksen aikana.

Akun syöttö ja säätö

Kriittinen ero: RC-auton PCBA:n MCU:n on pysyttävä hengissä moottorin pysähtyessä, jolloin akun jännite laskee 8,4 V:sta 5,0 V:iin 10 millisekunnin ajaksi. Käytä buck-boostia tai suurta kondensaattoripankkia (1000 µF matala-ESC) 5 V:n kiskossa.

BEC (Battery Eliminator Circuit) -suorituskyky

Asettelu- ja suojauserot

RC-auton PCBA toimii muovisen alustan sisällä moottoreiden, johtojen ja pyörivien hammaspyörien kanssa. Melua on kaikkialla.

Meluneristystekniikat

Erontekijä: Laadukas RC-auto PCBA sijoittaa RF-osan erilliselle maasaarekkeelle, joka on kytketty päämaahan yhteen kohtaan lähellä akun negatiivista napaa.

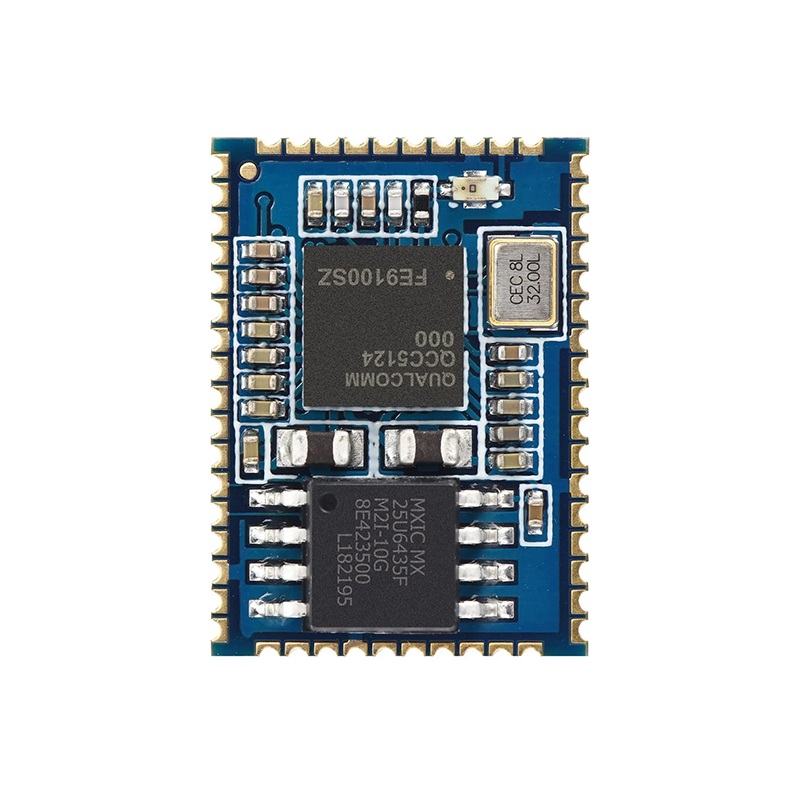

Kiteen ja oskillaattorin sijoitus

- Pidä 27 MHz:n kristalli (tai TCXO 2,4 GHz:ssä) vähintään 15 mm:n päässä moottorin johdoista

- Ei digitaalisia jälkiä kristallin alla

- Maasuojarengas oskillaattorin ympärillä (ompeleella 2 mm välein)

- Kuormakondensaattorit sovitettu kidemäärittelyyn (±5 pF)

Laiteohjelmiston ja ohjaussilmukan erot

Pelkkä laitteisto ei vaikuta asiaan. Ohjausalgoritmi erottaa herkät autot hitaista.

Kaasu- ja ohjauskäyrät

Toteutus: RC-auton PCBA MCU:n on käytettävä PID-silmukoita vähintään 1 kHz:n taajuudella. 100 Hz:n silmukat tuottavat huomattavan viiveen. Käytä Cortex-M4:ää tai vastaavaa laitteiston moninkertais-akkumulaattorin kanssa.

Failsafe ja telemetria

- Signaalin katoaminen vikasietoinen-- Aseta kaasu nollaan, kun paketteja ei ole 0,5 sekuntia

- Alhainen akku, vikaturvallinen-- Pienennä kaasua 50 %:iin 6,0 V:lla, leikkaa 5,5 V:lla

- Valinnainen telemetria-- Akun jännite, moottorin lämpötila, RSSI lähetetään takaisin lähettimeen

Laadukas RC-auto PCBA toteuttaa vikaturvallisen laitteiston (erillinen vertailulaite) ei vain ohjelmistossa. Jos MCU lukkiutuu, laitteisto vetää kaasun nollaan.

Tuotannon toleranssit ja testaus

Massatuotanto paljastaa erot. Tiukat toleranssit luovat tasaisen suorituskyvyn.

Tärkeät tuotantovaatimukset

Toiminnallinen testausprotokolla

Jokaisen RC-auton PCBA:n tulee läpäistä:

1. Kuormittamattoman moottorin testi-- Virta < 1A, ei ääntä

2. Stall testi-- 30A 2 sekunnin ajan, ei lämpökatkaisua

3. Etäisyystesti-- 100 metriä avoimella kentällä antenni alhaalla

4. Häiriötesti-- Käytä 10 lautaa samanaikaisesti, ei kanavien yhteentörmäystä

FAQ – Yleisiä kysymyksiä RC-autojen PCBA-eroista

K1: Miksi jotkin RC-autojen PCBA-mallit menettävät pariliitoksen törmäyksen jälkeen, kun taas toiset eivät?

V:Erona on kideoskillaattoriin kohdistuva mekaaninen rasitus. Törmäys, joka pysäyttää auton, luo yhtäkkiä 200--500 G hidastuspulssin. Tämä isku muuttaa kvartsikiteen resonanssitaajuutta kahdella tavalla:

Taajuusmuutos mekaanisesta rasituksesta-- Kideaihio muuttaa väliaikaisesti muotoaan G-voiman vaikutuksesta, jolloin sen rinnakkaisresonanssitaajuus muuttuu jopa 150 ppm. Jos vastaanottimen PLL ei pysty seuraamaan tätä muutosta (useimmissa halvoissa malleissa on 50 ppm:n sieppausalue), RC-auton PCBA menettää lukituksen eikä koskaan hanki uudelleen, koska epämuodostuneella kiteellä on nyt pysyvä siirtymä.

Juotosliitoksen mikromurtumat-- Pienissä HC-49S-kiteissä (yleisiä lelu-RC:ssä) on raskasmetallikotelot. Alle 500 G kotelon hitaus rasittaa juotosliitoksia. Silmämääräisen tarkastuksen läpäisevä mikrohalkeama luo ajoittaisen kosketuksen. RC-auton PCBA käynnistyy (kide toimii alhaisella tärinällä), mutta epäonnistuu heti, kun moottori tärisee.

Ratkaisu laadukkaassa RC-auton PCBA:ssa:

- Käytä MEMS-oskillaattoria (SiTime tai vastaava) kvartsin sijaan. MEMS-laitteet kestävät 50 000 G ja kuluttavat vähemmän virtaa.

- Jos kvartsi on pakollinen, käytä 3,2 × 2,5 mm:n keraamipakkausta (ei HC-49S) nelipistejuottamalla.

- Lisää oskillaattorin alle täyttöepoksia (0,5 mm:n helmi kahdessa reunassa vaimentaa iskuja).

Hyvin suunniteltu RC-auto PCBA kestää toistuvia 1 metrin pudotuksia betonille menettämättä sitoutumista. Testaa pudottamalla koottu auto 20 kertaa 1 metrin korkeudelta ja tarkista sitten kantama. Halvat mallit epäonnistuvat pudotuksessa 3 tai 4.

Kysymys 2: Miten MOSFET-portin käyttökokoonpano vaikuttaa RC-auton PCBA:n suorituskykyyn osittaisella kaasulla?

V:Osittainen kaasu (10–40 % käyttösuhde) on se kohta, jossa useimmat RC-autojen PCBA-mallit paljastavat heikkoutensa. Kaksi portin käyttöparametria hallitsee:

Porttimaksu ja Millerin tasango-- Kun MOSFET kytkeytyy osittaisella kaasulla, se viettää enemmän aikaa lineaarisella alueella (Millerin tasangolla), jossa Rds(on) ei ole vielä saavutettu. MOSFETin, jolla on korkea kokonaisporttivaraus (Qg > 50 nC), käynnistyy kokonaan 200-300 ns:ssa. 10 % kaasulla (20 kHz PWM, 5 µs päällä) MOSFET on täysin parannettu vain 4,7 µs:n ajan. Loput 300 ns lineaarisella alueella haihduttavat lämpöä muodossa (I × V). 20 A:lla tämä on 20 A × 6 V = 120 W 300 ns:n ajan sykliä kohden – riittää nostamaan liitoslämpötilan 40 °C ympäristön yläpuolelle 30 sekunnissa.

Porttivastuksen arvo-- Toy RC -autojen PCBA-malleissa käytetään yhtä 100 Ω:n porttivastusta yksinkertaisuuden vuoksi. Tämä luo 500 ns:n nousuajat. Laadukkaissa malleissa käytetään erillisiä käynnistys- ja sammutusvastuksia: 10 Ω käynnistys (nopea) ja 100 Ω sammutus (hitaampi soittojen vähentämiseksi). Tämä tuottaa 100 ns nousuaikaa, mikä vähentää dramaattisesti lineaarisia aluehäviöitä.

Mittausero-- Testaa käyttämällä RC-auton PCBA:ta 25 % kaasulla dynamometrillä 10 minuutin ajan. Huono suunnittelu näyttää moottorin lämpötilan 90 °C ja MOSFET-kotelon 110 °C. Laadukas rakenne (matala Qg MOSFET, erilliset hilavastukset) käyttää moottoria 60 °C:ssa, MOSFET 70 °C:ssa. Kylmälevy kestää 5 kertaa pidempään.

Q3: Mitä eroa on antennin suunnittelussa 100 metrin RC-auton PCBA:n ja 300 metrin version välillä?

V:Kolme antennin suunnitteluelementtiä luo 200 metrin eron samalla 2,4 GHz:n lähetinteholla (100 mW:n lakisääteinen raja):

Antennityyppi ja tehokkuus-- PCB-jäljitysantenni (käänteinen-F) tavallisella 1,6 mm:n FR-4-kortilla saavuttaa 40--50 % tehokkuuden (-3 - -4 dBi vahvistus). Sama RC-auton PCBA ulkoisella 1/4-aaltomonopolilla (31 mm johto) saavuttaa 70--80 % hyötysuhteen (-1,5 dBi). Keraaminen siruantenni (esim. Johanson 2450AT18) viritetyllä sovitusverkolla saavuttaa 60-65 % hyötysuhteen. Käytä 300 metrin kantamalle monopoliantennia, joka on sijoitettu pystysuoraan (ei kelattu kotelon sisään).

Maatason koko-- Antennin maatason (vastapoiston) on oltava vähintään λ/4 (31 mm) pituinen. Laadukkaat RC-autojen PCBA-mallit varaavat 35×40 mm:n kiinteän maa-alueen RF-osan alle. Lelulevyt sijoittavat antennin lähelle akkua tai moottoria, mikä pienentää tehokkaan maatason 15 mm:iin. Tämä virittää antennin 2,45 GHz:iin – todellinen resonanssi siirtyy 2,6 GHz:iin menettäen 10 dB herkkyyttä.

Syöttölinjan impedanssi-- Monopoliantenni vaatii 50 Ω siirtojohdon RF IC:stä antennin syöttöpisteeseen. Tämä tarkoittaa 1,5 mm leveää jälkeä 1,6 mm FR-4:ssä (mikroliuska), jonka alla on jatkuva maataso. Laadukas RC-auto PCBA käyttää 50 Ω:n jälkiä, jossa on maadoitusläpiviennit molemmilla puolilla. Lelulevyt reitittävät antennin 10 mm pitkän, 0,3 mm:n radan (120 Ω) läpi, jonka maatasossa olevat raot muodostavat impedanssin epäsovituksen, joka heijastaa 40 % lähetetystä tehosta.

Vahvistus-- Pyydä PCBA-toimittajalta Smith-kaavio, joka näyttää antennin impedanssin taajuudella 2,45 GHz. Hyvä malli näyttää 50Ω ± 5Ω. Huono malli näyttää 30Ω tai 80Ω. Tämä yksittäinen mittaus ennustaa etäisyyden eron tarkemmin kuin mikään simulaatio.

Vertailutaulukko - Toy vs Hobby RC Car PCBA

Ylivoimainen RC-auton PCBA ei tarkoita kalliita komponentteja. Kyse on oikeasta portin käytöstä, oikeasta antennisuunnittelusta, vikaturvallisesta laitteistosta ja tiukoista tuotantotoleransseista. Keskity MOSFET-kytkentähäviöihin ja RF-maatason kokoon – nämä kaksi aluetta tuottavat huomattavimman eron todellisessa ajossa.
