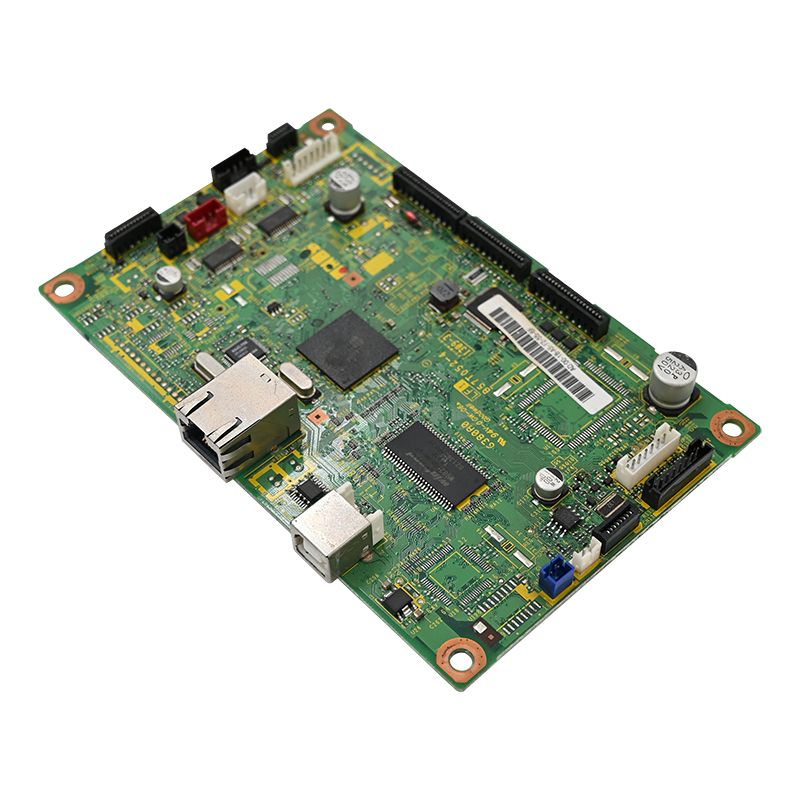

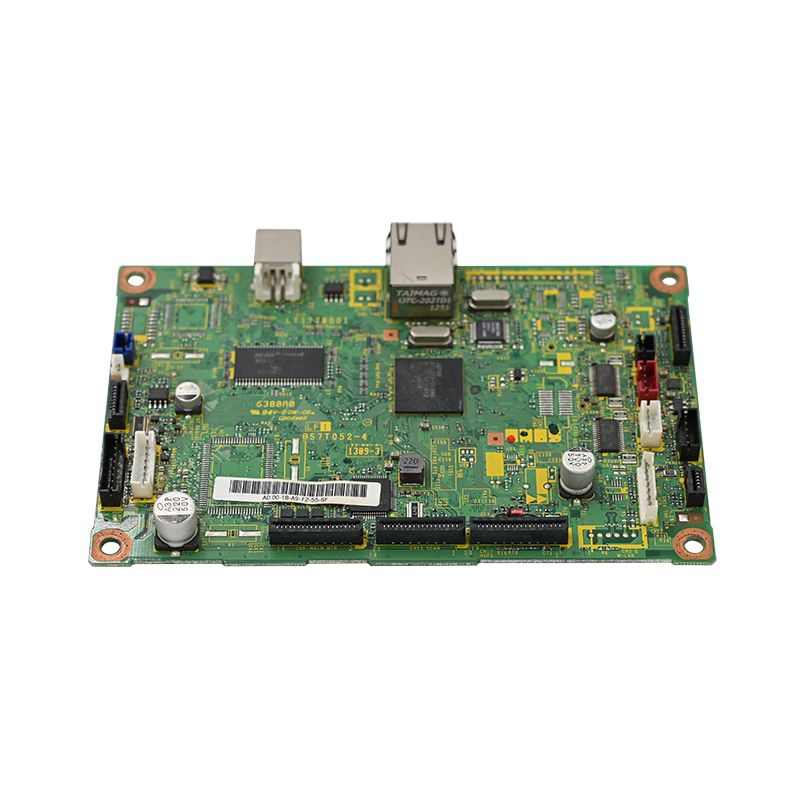

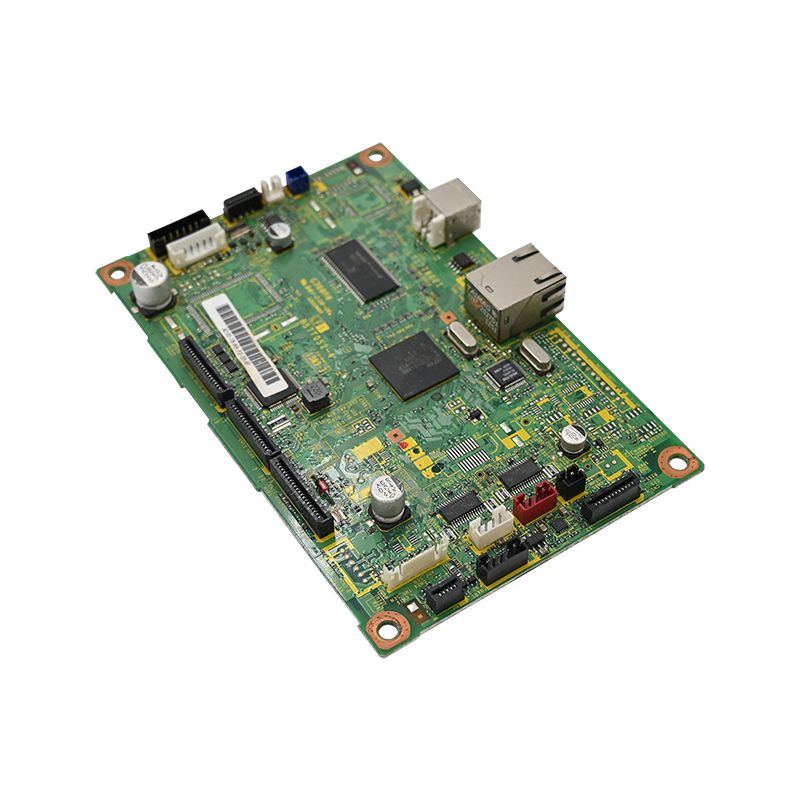

Obd Scanner PCBA

Kun ajoneuvot tietokoneistetaan yhä enemmän, tarkkuus, kestävien OBD2-skannerien (On-Board Diagnostics) kysyntä kasvaa edelleen. At Unixplore Electronics, we provide a comprehensive OBD2 Scanner PCBA manufacturing service—from PCB layout and component sourcing to assembly, testing, and conformal coating.

Yli vuosikymmenen kokemuksella autoelektroniikka-alalta OBD2-skannerimme PCBA-ratkaisumme on suunniteltu kestämään autokorjaamojen ja moottoritilojen ankarat ympäristöt.

Miksi valita Unixplore OBD2-skanneri PCBA:lle?

• Autojen laatu: Laatumme on valmistettu -40 °C - +105 °C:n osista, mikä varmistaa toiminnan äärimmäisissä liesituulettimen lämpötiloissa.
• Avaimet käteen -valmistus: Tarjoamme yhden luukun palvelua, joka sisältää SMT-kokoonpanon, toimintatestauksen ja laatikoiden rakentamisen.
• Luotettavuuspainopiste: Ominaisuuksiin kuuluu 4-kerroksinen piirilevyrakenne signaalin eheyttä varten, vakiopinnoite korroosiosuojaa varten ja tiukka In-Circuit Testing (ICT).
• Sertifioitu erinomaisuus: Laitteemme on ISO 9001:2015 -sertifioitu ja IPC-610E-standardien mukainen.

OBD2-skannerimme PCBA:n ydintiedot

Ammattimaiset OBD2-skannerilevymme on suunniteltu parametreilla, joista ei voi neuvotella, jotta varmistetaan yhteensopivuus vuoden 1996 nykyisten ajoneuvojen (sekä bensiini- että dieselkäyttöisten) kanssa.

Suositeltu materiaaliluettelo ja komponenttien hankinta

Käytämme vain valtuutetuilta jälleenmyyjiltä hankittuja korkealaatuisia komponentteja pitkän käyttöiän ja suorituskyvyn takaamiseksi.

• Lähetin-vastaanottimet: Autokäyttöinen CAN-lähetin-vastaanotin + ISO9141/KWP2000-yhteensopiva lähetin-vastaanotin vahvaan väyläviestintään.

• Suojaus: ohimenevä jännitteen vaimennusdiodiryhmä kuormitussuojaukseen.

• Liitettävyys: 16-nastainen OBD2-urosliitin, kullattu lukitussalvalla (estää koskettimen hapettumisen ja varmistaa pitkän aikavälin luotettavuuden toistuvilla pistokeräillä).

• Jännitteensäädin: Autokäyttöinen 5V/400mA matalan katkeamisen säädin varmistaa vakaan virransyötön.

Valmistusprosessimme: laatu ilman kompromisseja

Noudatamme tiukkaa valmistuskulkua minimoidaksemme kenttähäiriöt ja takuupalautukset.

1. PCB-asettelu ja signaalin eheys

• Tähtimaadoitus: Analogiset ja digitaaliset maadoitukset erotetaan ja yhdistetään vain yhdessä kohdassa virtalähteen lähellä melun vähentämiseksi.

• Impedanssin säätö: CAN_H/CAN_L-jäljet ​​ovat samansuuntaisia ​​ja sopivat pituudeltaan (120Ω ±10 % differentiaaliimpedanssi).

• ESD:n sijoitus: Suojakomponentit on sijoitettu 5 mm etäisyydelle OBD2-liittimen nastoista optimaalisen turvallisuuden takaamiseksi.

2. Kokoaminen ja juottaminen

• Lyijytön juote: Käytä SAC305-juotetta RoHS-yhteensopivuuden varmistamiseksi.

• Läpireikäliittimet: Määritetty 16-nastaiselle OBD2-liittimelle estämään halkeilu toistuvien pistokertojen jälkeen.

• Conformal Coating: Akryyli- tai silikonipinnoite levitetään suojaamaan kosteudelta ja kemikaalien tippumiselta.

3. In-Circuit Testing (ICT) ja kalibrointi

Jokaisen OBD2-skannerin PCBA:n on läpäistävä tiukka protokolla ennen toimitusta:

• Jatkuvuustesti: Tarkistaa shortsit kaikissa 16 nastassa.

• Kättelytesti: Kiertelee CAN:n, KWP:n tai J1850:n kautta ohjelmoitavan ajoneuvosimulaattorin avulla.

• Virranoton tarkistus: Varmistettu olevan <70 mA tyhjäkäynnillä (sytytysvirta pois päältä), jotta auton akku ei tyhjene.

Yleiset vikatilat ja ehkäisymme

Lisäarvopalvelut: Bluetooth/WiFi-integraatio

Langattoman yhteyden lisääminen OBD2-skannereihin johtaa usein EMC-haasteisiin. Meillä on tekninen asiantuntemus integroidaksesi Bluetooth/WiFi-yhteyden onnistuneesti ja läpäisemällä autojen EMC-standardit (esim. CISPR 25).

Fyysinen eristys: Langaton osa on eristetty CAN-jäljistä häiriöiden minimoimiseksi.
Erillinen virtalähde: Erillinen jännitesäädin langattomalle moduulille estämään kohinan kytkennän.
Ferriittihelmet ja Common-Mode-kuristimet: Käytetään tehotuloissa ja CAN-linjoissa päästöjen vaimentamiseen ja signaalin eheyden varmistamiseksi.

Tietoja Unixplore Electronicsista

• Vuonna 2011 perustettu Unixplore Electronics Co., Ltd. on johtava keskitettyjen avaimet käteen -sopimusten elektroniikkavalmistuspalvelujen tarjoaja.

• Tehdaskapasiteetti: Yli 3 000 neliömetriä tehdas, jossa on 6 SMT-linjaa ja 4 DIP-linjaa.

• Vuosituotanto: Yli 1 500 000 kappaletta PCBA-levyjä ja 150 000 sarjaa valmiita tuotteita.

• Globaali kattavuus: Viemme tuotteita Pohjois-Amerikkaan, Eurooppaan ja Oseaniaan.

Oletko valmis käynnistämään OBD2-skanneriprojektisi?

• Ei vähimmäistilausmäärää (NO MOQ)
• Ilmainen tekninen konsultointi ja DFM-arviointi
• Prototyyppilähetys vain 72 tunnissa

Älä anna autojen diagnostisten tuotteiden jäädä jumiin suunnitteluvaiheeseen. With over a decade of experience in automotive electronics PCBA manufacturing, Unixplore helps you rapidly transform your designs into high-quality, mass-production-ready products.
