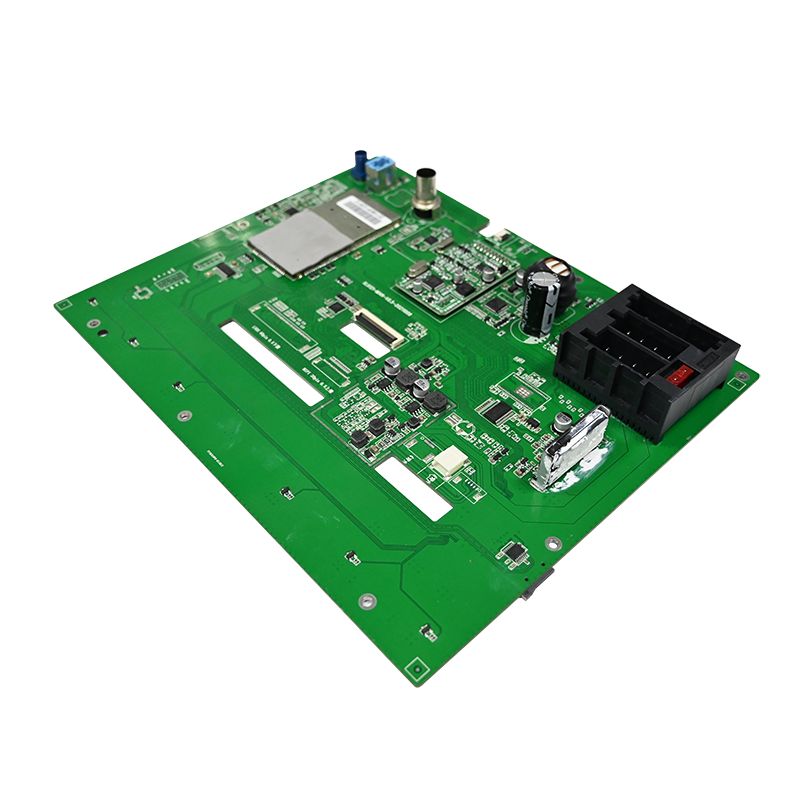

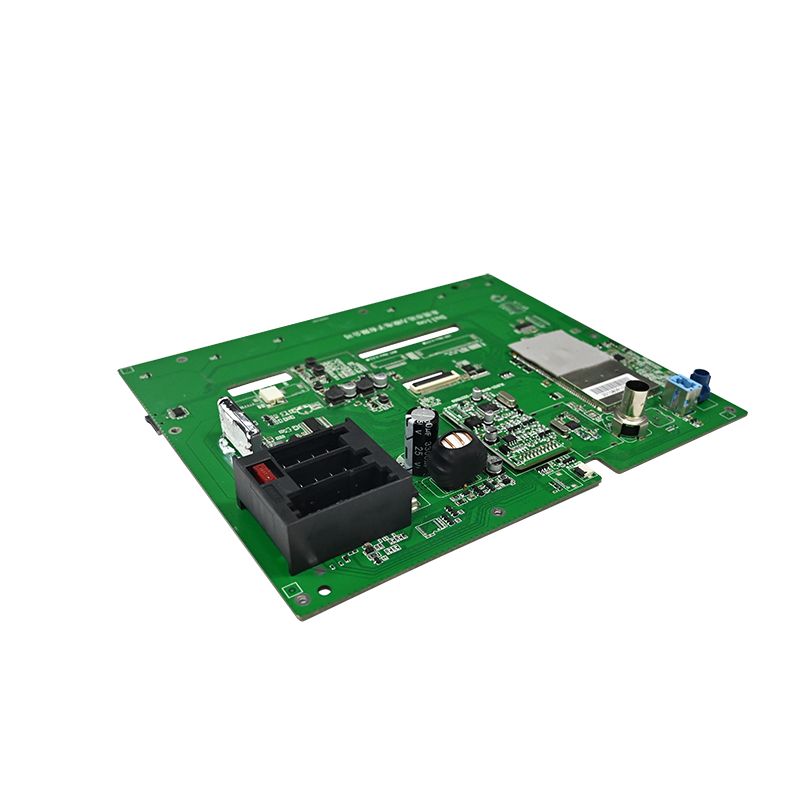

Dash Cam PCBA

Dash Cam PCBA:n tärkeimmät laatuvaatimukset

Määritä nämä parametrit ennen komponenttien hankintaa. Jokainen päätös perustuu lämpö- ja tärinävaatimuksiin.

Käyttöympäristö autokäyttöön

Lämpöhallinnan budjetti

Kriittinen: Vähennä kaikkien elektrolyyttikondensaattorien nimellisjännite 50 %:iin 105 °C:ssa. 6,3 V:n korkki 5 V:n kiskossa hajoaa 6 kuukauden kuluessa.

Komponenttivalikoima korkealaatuiselle Dash Cam PCBA:lle

Hyvä laatu alkaa autoteollisuuden osista. Kuluttajalaatuiset komponentit aiheuttavat kenttävikoja.

Kuvasensori ja linssikokoonpano

Vältä rullakaihtimen antureita ilman yleistä nollausta. Nopea liike tuottaa vinoa, joka tekee levyistä lukukelvottomia.

Prosessori- ja muistiarkkitehtuuri

Luotettavuussääntö: Käytä erillistä LDO:ta DDR-muistin referenssijännitteelle (VREF). Sen sitominen VDD:hen vastusjakajan kautta aiheuttaa bittikääntymiä yli 70°C.

Virtalähdeketju (kriittisin)

Kojelautakamera PCBA epäonnistuu täällä enemmän kuin missään muualla.

Lisää 200 mVpp aaltoilu 100 kHz taajuudella 12 V tuloon. Videossa ei saa näkyä vaakasuuntaisia ​​palkkeja.

PCBA-asetelma signaalin eheydelle ja lämmön levittämiselle

Asettelu määrittää, tallentaako kojelautakameran PCBA luotettavasti vai lukittuuko se liikenteeseen.

Kerrospinon suositus (vähintään 6 kerrosta)

Kriittiset reitityssäännöt

DDR3L-jäljet – 50 Ω ±10 % impedanssi, ryhmän 8 jäljet ​​0,5 mm:n pituudella
MIPI CSI (sensor to SoC) – differentiaaliparit, pituusero < 0,2 mm
SD-korttipaikka – sarjan 22 Ω vastukset lähellä SoC:tä ylityksen hallintaa varten
Crystal (27 MHz) – suojarengas, jossa on maadoitettuja läpivientejä, ei virtatasoa alla

Valmistusprosessin ohjaimet johdonmukaisuuden takaamiseksi

Korkealaatuinen kojelautakamera PCBA vaatii tilastollisen prosessinhallinnan (SPC) joka linjalla.

Juotospasta ja sulatus

Optinen ja röntgentarkastus

AOI (automaattinen optinen) – tarkistaa komponenttien napaisuuden, juotossillat, nostetut johdot
AXI (X-ray) – pakollinen BGA-paketeille (SoC ja DRAM). Tyhjyyssuhde pallon alla < 25 %
ICT (in-circuit test) – tarkistaa virtakiskot, kellot ja nollaa signaalit ennen laiteohjelmiston välähdystä

Validointitestit ennen massatuotantoa

Jokaisen kojelautakameran PCBA-suunnittelun on läpäistävä nämä kuusi testiä.

FAQ – Yleisiä kysymyksiä Dash Cam PCBA -laadusta

K1: Miksi monet kojelautakameran PCBA-mallit epäonnistuvat kuuden kuukauden pysäköintitilan jälkeen?
V: Ensisijainen vika on superkondensaattorin tai akun heikkeneminen jatkuvan latauslatauksen seurauksena korkeassa kuumuudessa. Pysäköintitila pitää kojelautakameran PCBA:n aktiivisena yli 12 tuntia päivittäin tuulilasin lämpötilassa 60–80 °C. Tapahtuu kolme erityistä vikaa:
1.Superkondensaattorin ESR:n nousu – Vakiovarusteet 2,7 V/10F-suojukset lisäävät vastaavan sarjaresistanssin 50 mΩ:sta yli 1 Ω:iin 2000 tunnin jälkeen 70 °C:ssa. Tämä estää tiedoston lopullisen huuhtelun, kun sytytys katkeaa. Käytä autojen superkorkkeja, joiden lämpötila on 85 °C ja alkuperäinen ESR < 30 mΩ.
2.LDO:n lämpösammutus – 3,3 V:n LDO antaa virran liikkeentunnistukseen pysäköitynä. Ilman erillistä buck-muunninta (90 % tehokkuus vs. 60 % LDO:ssa) liitoslämpötila ylittää 125 °C. Vaihda synkroniseen buckiin hajaspektrillä.
3.RTC-paristovuoto – Nappiparistot (CR1220) vuotavat elektrolyyttiä yli 80 °C:n lämpötilassa, mikä syövyttää lähellä olevia jälkiä. Vaihda 0,1 F:n superkondensaattoriin RTC-varmuuskopiointia varten – ei vuotoriskiä.
Tarkista pysäköintitila aina lämpökameralla 4 tunnin jälkeen 50°C uunissa.

Kysymys 2: Miten PCBA-komponenttien sijoitus vaikuttaa yövideon laatuun kojelautakameroissa?
V: Komponenttien sijoitus vaikuttaa sähköisen kohinan kytkemiseen kuvakennon analogisiin teho- ja kellolinjoihin. Kolme sijoitussääntöä vaikuttavat suoraan yökuvaukseen:
Pidä kytkentäsäätimet 30 mm:n päässä anturista – DC-DC-muuntimen 2 MHz aaltoilu kytkeytyy anturin 2,8 V:n analogiseen kiskoon, jos jäljet ​​kulkevat rinnakkain. Mittaa spektrianalysaattorilla – kaikki yli -85 dBV:n pisteet pikselikellotaajuudella luovat pystysuuntaisia ​​raitoja hämärässä.
Erottele digitaalinen I/O MIPI-kaistoista – SD-kortin datalinjat (jopa 200 MHz harmoniset) säteilevät differentiaaliseen MIPI-kelloon, kun ne reititetään vierekkäisille kerroksille. Lisää maadoitettu aita SDIO- ja MIPI-alueiden väliin.
Aseta irrotussuojukset 1 mm:n etäisyydelle anturista – 4,7 µF:n keraaminen suojus jokaisessa virtanastassa vaimentaa korkeataajuista melua. Yli 2 mm:n suojukset lisäävät melua 15 dB, mikä näkyy vaakasuorina juovina varjoissa.
Hyvin sijoitettu kojelautakamera PCBA tuottaa puhtaan yövideon, jossa rekisterikilvet ovat luettavissa 5 luksia. Huono asettelu lisää esineitä, jotka epäonnistuvat rikosteknisessä tarkastuksessa.

Q3: Voinko käyttää samaa kojelautakameran PCBA:ta etu- ja takakameroissa?
V: Ei, kolmen laitteistoeron vuoksi, joita ei voida ratkaista pelkällä laiteohjelmistolla:
Linssin tarkennusetäisyys – Etukamerat vaativat äärettömän tarkennuksen (3 metriä horisonttiin). Takakamerat tarvitsevat lähitarkennusta (0,5 metriä puskuriin) viistoperän sisätiloissa. Objektiivin piipun korkeus eroaa 1,2 mm. Yleinen PCBA säädettävällä linssinpitimellä maksaa enemmän kuin kaksi erillistä mallia.
Kuvaanturin suunta – Etukamerat on asennettu pystysuoraan. Takakamerat asennetaan usein ylösalaisin (päällinen lasiin). Anturi lukee pikseleitä ylhäältä alas. Kuvan kääntäminen digitaalisesti lisää 1 ruudun latenssia (33 ms nopeudella 30 fps), mikä aiheuttaa synkronointivirheitä kaksikanavaisissa tallennuksissa. Laitteiston flip via -rekisterin asetus vaatii erilaisia ​​anturin konfiguraatiotiedostoja.
Lämpöympäristö – Takatuulilasi saa 30 % vähemmän aurinkokuormitusta kuin etulasi. Eteen optimoitu PCBA, jossa on aggressiivinen tehon kuristus, ei ehkä koskaan kytke jäähdytystä takana, mikä johtaa kondensaattorin ikääntymisen epäsopivuuksiin. Kahden vuoden käyttö osoittaa, että etuyksikkö rikkoutuu ennen takaosaa.
Suunnittele sen sijaan yhteinen emolevy kahdella mezzanine-anturilevyllä. PCBA-pohjainen kojelautakamera sisältää prosessorin ja virran. Jokaisella anturilevyllä on oma linssin kiinnitys, suuntanastat ja lämpötyynyn paksuus. Tämä lähestymistapa vähentää SKU:iden kokonaismäärää säilyttäen samalla kuvanlaadun.

Tuotantotavoitteet hyvälle laadulle

Hyvälaatuinen kojelautakamera PCBA kestää kolme vuotta päivittäisiä lämpötilavaihteluita, tärinää ja jännitteen transientteja. Suunnittele autoteollisuuden vähentämällä, validoi lämpökuvauksella ja tarkasta jokainen tuotantoerä. Tämä lähestymistapa tarjoaa kojelautakamerat, jotka vangitsevat tärkeän hetken.
