Mikä on hierontapistoolin PCBA:n valmistusmenettely: 20 vuoden valmistusopas

Hierontapistoolin PCBA-tuotanto vaatii suurta virrankäsittelyä, harjatonta moottorin ohjausta ja käyttäjän turvallisuutta. Kahden vuosikymmenen moottorikäyttöelektroniikan valmistuksen jälkeen olen nähnyt mallien ylikuumenevan, menettävän nopeutta kuormitettuna tai aiheuttavan akun vaaroja. Tämä vaiheittainen menettely kattaa koko tuotannon työnkulun komponenttien valinnasta lopulliseen testaukseen.

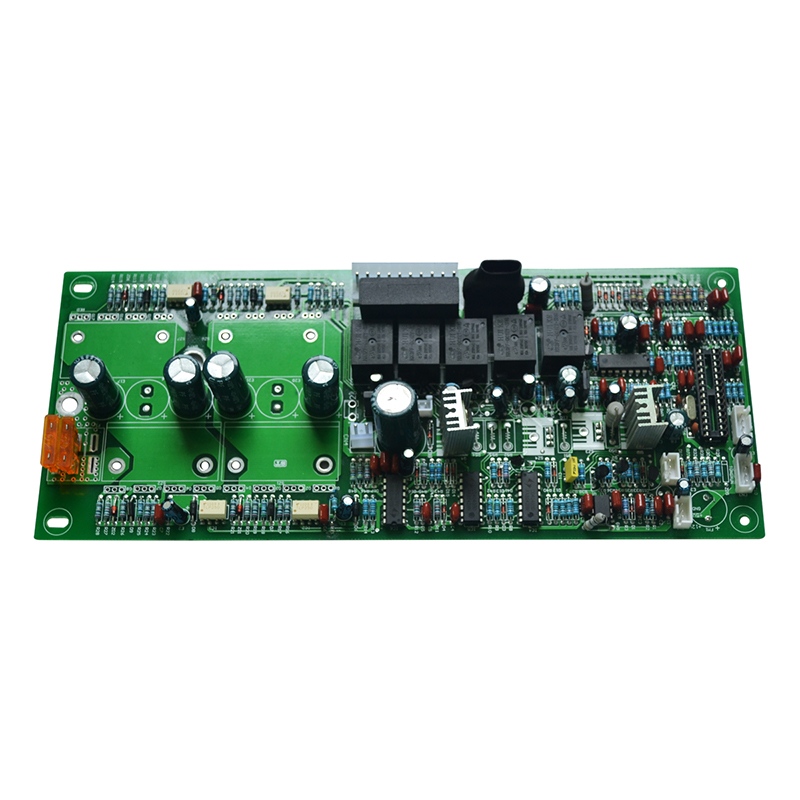

Hierontapistoolien PCBA:n vakiotuotantovirta

Jokainen hierontapistooli PCBA noudattaa 9-vaiheista järjestystä. Minkä tahansa vaiheen ohittaminen lisää kenttävirheiden määrää.

Vaihe 1 – Komponenttien hankinta ja saapuvien tuotteiden tarkastus

Testi: Ota näyte 50 MOSFETistä jokaisesta erästä. Mittaa Rds(on) 25°C:ssa ja 80°C:ssa. Hylkää yli 7 mΩ:n erät korkeassa lämpötilassa.

Vaihe 2 – Juotospastan stensiili ja tulostus

Kriittinen: Käytä askelmakaavaa – 0,12 mm paksu MOSFET:ien alla, 0,10 mm MCU:n ja antureiden alla. Yksi paksuus yksin aiheuttaa joko aukkoja tai siltoja.

Vaihe 3 – SMT-kokoonpano ja uudelleenjuoksu

• Sijoitusjärjestys: Hall-anturit → passiiviset → MOSFETit → MCU → liittimet
• Reflow-profiili: Huippu 245°C 10 sekunnin ajan (lyijytön)
• Typpiatmosfääri – vaaditaan QFN-paketeille (MCU, gate driver)
• Röntgentarkastus – pakollinen MOSFET-tyynyjen alla olevien tyhjennysten tarkistamiseksi (tyhjät < 20 %)

Vaihe 4 – Valikoiva juottaminen läpireikäkomponenteille

Hierontapistooli PCBA tarvitsee usein läpireikään osia mekaanista lujuutta varten:

Älä valuta läpireiän osia uudelleen. Niiden muovikappaleet sulavat 245°C uunissa.

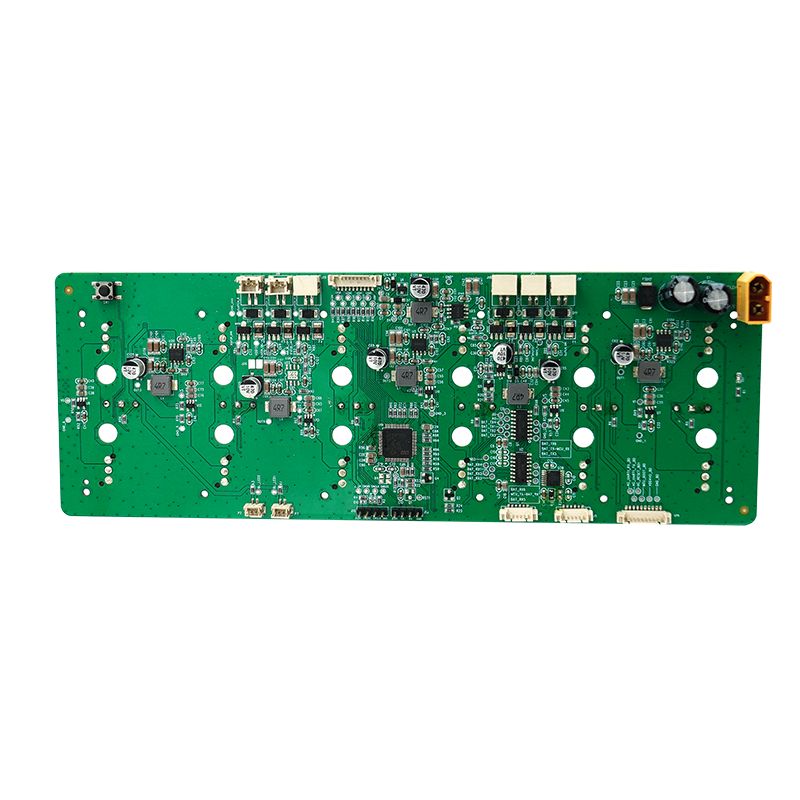

Moottorikäyttöpiirin suunnittelu hierontapistoolin PCBA:lle

Moottorikäyttöosa määrittää jumivirran käsittelyn ja akun käyttöajan.

Kolmivaiheinen harjaton DC (BLDC) -moottorikäyttö

Lämpösuunnittelu: Jokainen MOSFET haihduttaa jopa 2W teholla 20A. Käytä lämpöläpivientiä (9 per MOSFET) ja liitä kuparipohjaan (vähintään 2 unssia).

Virranhallinta akkua ja latausta varten

Kriittinen turvallisuus: Käytä kahta riippumatonta ylivirtasuojareittiä – yksi porttiohjaimessa, toinen akun suojapiirissä. Yksittäinen vika ei saa antaa moottorin käydä käskemättä.

Laiteohjelmiston ohjelmointi ja kalibrointi

Yksikään hierontapistooli PCBA ei jätä tuotantoa ilman täydellistä kalibrointia.

Ohjelmointijärjestys

1. Käynnistyslataimen salama – SWD:n tai UART:n kautta (5 sekuntia)
2. Kalibrointivakiot – tallennettu EEPROM- tai MCU-flash-muistiin
3. Nopeudenhakutaulukko – PWM-käyttö vs tavoitekierrosluku (12 pistettä)
4. Juoksen havaitsemisen kynnys – virtarajaksi asetettu 22A ± 1A

Kortille tallennetut kalibrointiparametrit

Miksi kalibroinnilla on väliä: Ilman korttikohtaista Hall-kalibrointia moottori tuottaa kuuluvaa vinkumista alhaisilla nopeuksilla. Käyttäjät hylkäävät viallisilta kuulostavat hierontapistoolit.

Kokoonpano ja mekaaninen integrointi

PCBA on hyödytön, jos se ei sovi kahvaan tai haihduta lämpöä.

Jäähdytyselementti ja lämpöliitäntä

Testi: Käytä hierontapistoolia PCBA nopeudella 2800 RPM 30 minuuttia. MOSFET-kotelon lämpötilan on oltava alle 85 °C.

Johdinsarjan ja liittimen vedonpoisto

• Akun johdot – juotettu ja liimattu silikonilla (estää taipumisen väsymisen)
• Moottorin vaihejohdot – JST-liitin lukitussalvalla (vähintään 20 jaksoa)
• Button flex -kaapeli – ZIF-liitin, 0,5 mm:n jako, liimattu kiinnityksen jälkeen

Tuotannon testaus ja laadunvalvonta

Jokaisen hierontapistoolin PCBA:n on läpäistävä nämä viisi testiä ennen kokoamista.

Palamis- ja tärinätesti

Näyte 5 % tuotannosta:

• 6 tuntia nopeudella 2400 RPM – valvo MOSFET-lämpötilaa MCU-anturin kautta
• Satunnainen tärinä – 5 grms, 30 minuuttia (simuloi pudonnutta työkalua)
• Lataus-purkausjakso – 3 jaksoa (tarkistaa suojaus-IC:n)

FAQ – Yleisiä kysymyksiä hierontapistoolien PCBA-tuotannosta

K1: Mikä aiheuttaa hierontapistoolin PCBA:n tehon menetyksen kehon paineen alla?

V: Ensisijainen syy on yläpuolen MOSFETien riittämätön portin voimakkuus. Kun paine lisää moottorin kuormitusta, BLDC-ohjain yrittää lisätä virtaa. Jos bootstrap-kondensaattori (joka antaa virtaa yläpuolen hilaohjaimelle) on alimitoitettu, hilajännite putoaa MOSFETin kynnyksen alapuolelle, jolloin Rds(on) kasvaa arvosta 4 mΩ 20 mΩ:iin. Tämä luo lämpökarkasilmukan:

Jännitteen pudotus → pienempi porttikäyttö → suurempi vastus → enemmän lämpöä → vastuksen lisäys

Korjaus vaatii kolme muutosta hierontapistooliin PCBA:

1. Bootstrap-kondensaattorin arvo – Käytä vähintään 220 nF (monet mallit käyttävät 47 nF). Laske portin varauksen perusteella: C_boot = (Q_g × 10) / ΔV. Tyypillisille MOSFETeille (Q_g = 30 nC) 220 nF tarjoaa turvallisen marginaalin.
2. Porttiohjaimen huippuvirta – Valitse ohjain, jossa on 1,5 A:n nielu/lähdeominaisuus (esim. DRV8320). Heikot ohjaimet (0,5 A) eivät voi ladata käynnistyssuojusta korkean PWM-käyttöjakson aikana.
3. Bootstrap-diodi – Käytä ultranopeaa diodia (trr < 50 ns). Vakiomallissa 1N4148 on 4 ns palautus, mutta vain 100 mA:n luokitus – ei riitä hierontapistoolin PCBA:lle, joka toimii 20 kHz PWM:llä. Vaihda BAS3007:ään (1A, 10 ns).

Näiden muutosten jälkeen jumivirta pysyy vakaana 22 A:ssa jopa 15 kg:n kehon paineella.

Kysymys 2: Kuinka voin estää akun suojaus-IC:n vääriä laukaisuja hierontapistoolin PCBA:ssa?

V: Vääriä liipaisuja tapahtuu, kun moottorin kommutointikohina kytkeytyy akun suojapiirin virrantunnistuslinjaan. BLDC-moottorin vaihekytkentä luo 1 µs:n virtapiikkejä jopa 50 A:iin – liian nopeasti, jotta suojauspiiri erottuisi oikosulusta. Kolme laitteistokorjausta ratkaisevat tämän:

Alipäästösuodatin sensoritulossa – Asenna RC-suodatin (10Ω + 1 µF keraaminen) suoraan suojapiirin CS+-nastalle. Kulmataajuus = 16 kHz. Tämä ohittaa keskimääräisen virran (20–30 A), mutta estää 200 kHz:n kommutointipiikit.

Erillinen vastuksen maadoitus – Aja erillinen Kelvin-jälki shunttivastuksen negatiivisesta liittimestä suojapiirin CS-nastalle. Älä jaa tätä maadoitusta MOSFET-lähdevirtojen kanssa. Jopa 1 mΩ jaettua jäljitystä tuottaa 50 mV väärää signaalia 50 A:lla.

Viiveajastimen säätö – Ohjelmoi suojapiirin ylivirtaviive 100 µs:ksi (olettaen, että IC tukee sitä). Useimmat hierontapistoolin PCBA-mallit käyttävät 10 µs:n viivettä akun vertailumalleista. Kommutaatiopiikit kestävät vain 2–3 µs. 100 µs:n viive jättää ne huomioimatta, mutta silti reagoi todellisiin oikosulkuihin (kesto >50 µs).

Testi oskilloskoopilla: mittaa CS+ moottorin käydessä maksimikuormalla. Piikkien tulee jäädä suojapiirin laukaisukynnyksen alapuolelle (tyypillisesti 50 mV 50 A:n shunttia varten). Jos piikit ylittävät kynnyksen, lisää suodattimen kapasitanssi 2,2 µF:iin.

Q3: Mikä on oikea menettely useiden hierontapistoolien PCBA-levyjen ohjelmoimiseksi tuotannossa?

V: Nelivaiheinen tuotantoohjelmointi estää sekoittumisen ja lyhentää ohjelmointiaikaa 75 % verrattuna yksitellen vilkkumiseen.

Vaihe 1 – Pre-SMT-ohjelmointi (valinnainen suurille ajoille)

Käytä jengiohjelmoijaa (esim. Elnec BeeProg) käynnistämään käynnistyslatain MCU:ihin ennen sijoittamista. Tämä toimii vain MCU:issa, joissa on ulkoinen salama (QFN-paketit, joissa nastat ovat esillä). Hylkää kaikki sirut, jotka eivät läpäise varmennusta – halvempaa kuin asennettujen levyjen uusiminen.

Vaihe 2 – Järjestelmän sisäinen ohjelmointi SMT:n jälkeen

Aseta ohjelmointipogo-nastakiinnike (6 nastaa: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Käytä monikanavaohjelmoijaa (8 tai 16 korttia samanaikaisesti). Tavoiteaika: 45 sekuntia per lauta sisältäen varmistuksen.

Vaihe 3 – Kalibrointiasema (kriittisin)

Ohjelmoinnin jälkeen siirrä levyt kalibrointitelineeseen, joka sisältää oikean hierontapistoolin moottorin optisella kooderilla. Valaisin käyttää jokaista hierontapistoolia PCBA:ta:

• Hallin kohdistus (säätää automaattisesti sähköisen kulman)
• Nopeuden lineaarisuus (tallentaa PWM vs RPM-taulukon)
• Virtaraja (lisää kuormaa 22A:n laukaisuun asti)

Säilytä nämä 12 kalibrointivakiota suojatussa MCU-flash-sektorissa. Levyt ilman kalibrointia tuottavat epäjohdonmukaisia ​​nopeusramppeja.

Vaihe 4 – Jäljitettävyys

Tulosta 2D Data Matrix -koodi jokaiselle PCBA:lle, joka sisältää:

• Tuotantopäiväkoodi (YYWW)
• Kalibroinnin tarkistussumma
• MOSFET-erän numero (saapuvasta tarkastuksesta)

Skannaa tämä koodi lopullisen kokoonpanon aikana. Jos tapahtuu kenttävirhe, voit jäljittää tiettyyn komponenttierään ja muokata vain yksiköitä, joihin tämä vaikuttaa.

Tuotantotavoitteet hierontapistoolien PCBA:lle

Oikein valmistettu hierontapistooli PCBA tuottaa 2800 kierrosta minuutissa kuormitettuna, sammuu jumiutuessa 500 ms:n sisällä ja kestää 500 latausjaksoa. Noudata tätä menettelyä, tarkasta jokainen vaihe, ja tuotteesi ovat parempia kuin kilpailijat, jotka ohittavat kalibroinnin tai alimäärittävät portin.
