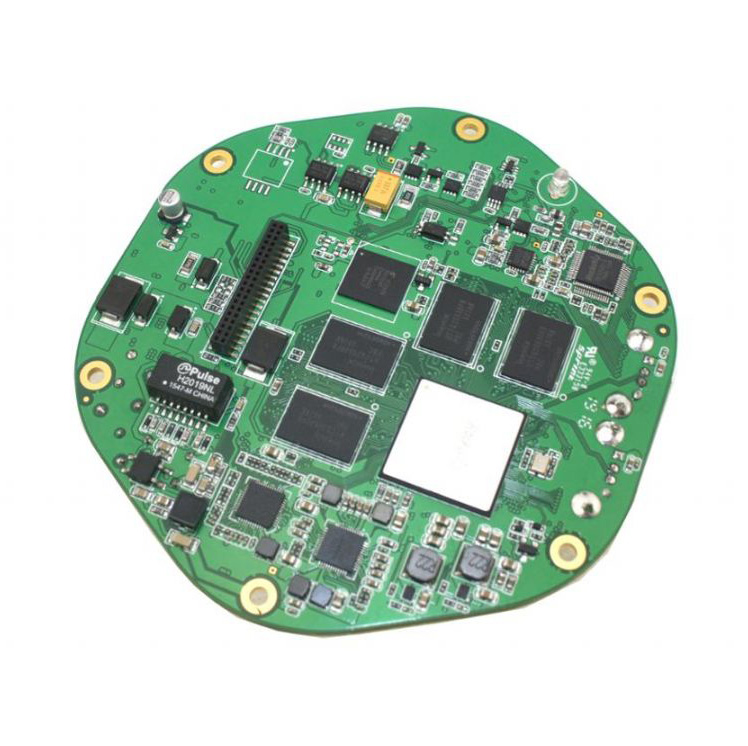

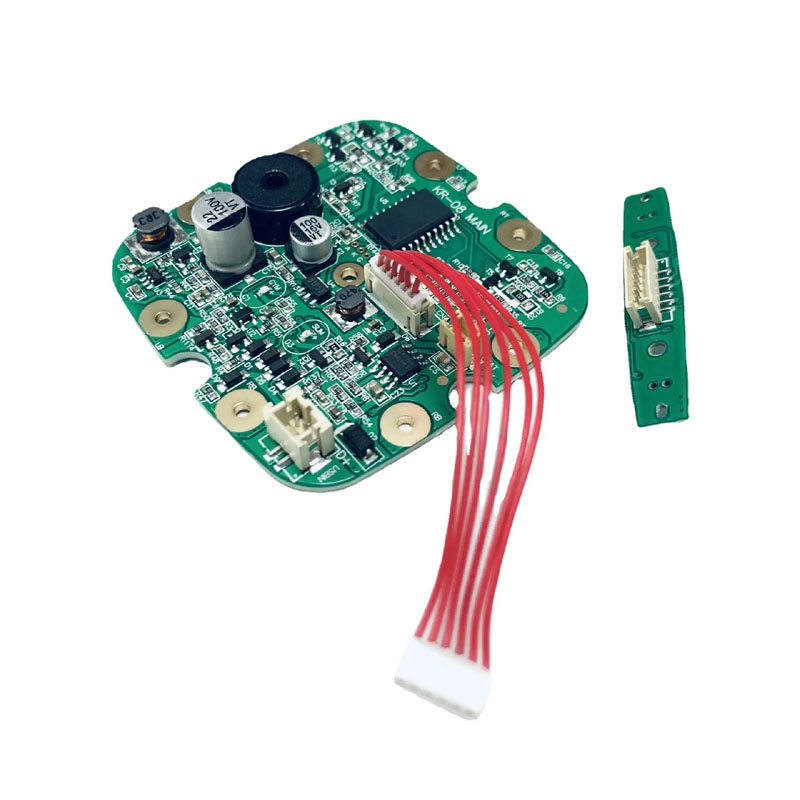

Vesilanka PCBA

Ympäristövaatimukset ja luokitukset

Vesilanka toimii äärimmäisissä kylpyhuoneympäristöissä, joille on ominaista suorat vesiroiskeet, korkea ympäröivän höyryn määrä ja aggressiiviset kemikaalit, kuten hammastahna- ja suuvesijäämät. Vakioelektroniikka altistuu nopeasti korroosiolle, loisvuotovirroille ja sähköoikosulkuille näissä olosuhteissa.

Suunnitellut PCBA-ratkaisumme on suunniteltu erityisesti kestämään näitä vakavia ympäristön kuormituksia, mikä takaa tuotteen luotettavan 3 vuoden käyttöiän.

Alustan riskien vähentäminen

Vaaditut sertifioinnit Sisäänrakennettu: Kaikki vesilanka-PCBA-valmisteet ovat maailmanlaajuisesti pakollisten laitemääräysten mukaisia: IEC 60335-1 (kotitalouslaitteiden turvallisuus), UL 60730-1 (automaattiset sähköohjaukset), IPX4/IPX7:n vähimmäissuojaus ja REACH/Wet-kemikaaliympäristön kestävyysstandardit.

Pohjalaminaatin valinta ja kupariarkkitehtuuri

Pohjalaminaatin valinta määrittää PCBA:n pitkäaikaisen eheyden jatkuvassa kosteudessa. Standardi FR-4 imee helposti vesihöyryä raa'an leikatun levyn reunojen ja pinnoitettujen tynnyrien kautta, mikä johtaa katastrofaalisiin oikosulkuihin Conductive Anodic Filamentissa (CAF) 12 kuukauden kuluessa.

Laminaattilaatuja verrattu

• Standardi FR-4: Vedenabsorptio 0,10%–0,20%, TG 130°C–140°C. Sopii vain kuiville alueille. Vältä vesilangan käyttöä, koska se laukaisee nopean CAF-vian.

• Korkea TG FR-4 [Ydinvalikoimamme]: Vedenabsorptio 0,08 %–0,12 %, TG 170°C. Ihanteellinen valinta kosteille, ajoittaisille kosteusprofiileille.

• Halogeeniton High TG FR-4 [suositus]: Vedenabsorptio 0,05 %–0,08 %, TG 150°C. Ympäristöystävällinen rakenne ja erinomainen kosteudensietokyky.

• Polyimidi: Vedenabsorptio 0,02-0,04%, TG 250°C. Ensiluokkainen vaihtoehto pysyvään märkäaltistukseen tai jäykille flex-alueille.

Kuparin painon ja pinnoituksen tekniset tiedot

• Ulkokerros kupari: Vähintään 1 unssi (35 µm) optimoidun korroosionestomarginaalin saamiseksi.

• Sisäkerroksen kupari: Vähintään 0,5 unssia (18 µm) signaalin eheyden varmistamiseksi moottorin sisäisiä häiriöitä vastaan.

• Plated Through-Holes (PTH): Vähintään 25 µm kuparipinnoitteen paksuus tynnyrien sisällä muodostamaan hermeettisen, ilmatiiviin kosteustiivisteen.

• Pintakäsittely: ENIG (Electroless Nickel Immersion Gold) -pinnoite. Kiellämme kokonaan HASL (Hot Air Solder Leveling) vesiflosser PCBA:ille, koska paljastunut tina-lyijy-seos syövyttää suuvesihöyryjä 90 päivän kuluessa.

Kerrosten pinoaminen ja mekaaninen suunnittelu

Tuotearkkitehtuuristasi riippuen toimitamme räätälöityjä monikerroksisia kokoonpanoja korkeataajuisen pumpun melun (EMI) ja rakenteellisten välirajojen torjumiseksi:

• Perustaso (vain painike ja pumppu): Muotoiltu optimoidulle 2-kerroksiselle High TG FR-4 -substraatille, joka tasapainottaa kustannustehokkuuden korkealaatuisen teollisen kosteudensuojauksen kanssa.

• Smart/Premium Tier (paineanturi, LCD/LED-näyttö, Bluetooth, USB-C-pikalataus): Suunniteltu 4-kerroksisella pinouksella. Kaksi sisäistä kiinteää maatasoa suojaavat pumpun EMF:n herkät MCU-signaalit ja toimivat lopullisena fyysisenä esteenä sisäistä kosteuden diffuusiota vastaan.

Paksuus ja Rigid-Flex-integraatio

• 1,0 mm Paksuus: Suunniteltu kompakteille, ergonomisille kädessä pidettäville kädensijoille, jotka vaativat rakenteellista ketteryyttä ja putoamiskestävyyttä.

• 1,6 mm Paksuus: Suunniteltu työtasoisille tukiasemille; tarjoaa maksimaalisen jäykkyyden ja alhaisimman vesihöyryn diffuusionopeuden.

• Rigid-Flex PCB -erikoistuminen: Ultra-premium-kompakteissa kahvoissa tuemme jäykkää flex-rakennetta, jossa akku kytkeytyy joustavan polyimidipään kautta, joka on suojattu suojakerroksella. Tämä eliminoi vioittumisalttiit johdinsarjat ja parantaa merkittävästi kokoonpanon IPX-luokitusta.

Dual-Defense: Mukautettu pinnoite ja komponenttien tiivistys

Robotic Selective Conformal Coating

Paraskin alusta vaatii ilmatiiviin pintakerroksen kestämään kylpyhuoneen päivittäisen kosteuden.

• Tarkka moniakselinen automatisoitu ruiskutus: Automatisoidut robottilinjamme levittävät tasaisen suojakerroksen ja peittävät tarkasti alueet, joiden on pysyttävä pinnoittamattomina, kuten Type-C-portit, akun koskettimet ja summeriportit.

• UV-tarkastus 0,1 % fluoresoivalla väriaineella: Erikoistunut UV-indikaattoriväri sekoitetaan pinnoitteeseen, jolloin nopeat optiset automatisoidut skannerit voivat varmistaa tasaisen 25 µm:n vähimmäispaksuuden ilman reikiä.

Komponenttitason liitännän tiivistystiedot

1. USB-C-portti: Varustettu silikonitiivisteellä ja kumikorkilla, mikä takaa IPX4-suojauksen, kun portti on suljettu.

2. Kosketuskytkimet: Ylivalettu vankalla kumisaapalla kupolin päällä IPX5-paikallistetun suojauksen saavuttamiseksi.

3. Pumpun liitin: Täysin suljettu epoksilla täytettävällä täyteaineella täydellisen IPX7 tilapäisen upotussuojan saavuttamiseksi.

4. Latauskosketinnastat (Pogo-nastat): Tarkkaan määritelty vähintään 30 µ tuuman raskaalla kullatulla (Hard Gold) ja O-rengastiivisteillä. Tavalliset niklatut tapit syöpyvät ja epäonnistuvat 6 kuukauden sisällä päivittäisestä latauksesta märässä kylpyhuoneessa. Raskaat kultakielekkeemme kestävät 20 000 märkäliitäntäjaksoa ilman kosketusvastuksen heikkenemistä.

Tiukka tuotannon laadun testausvirta

Jokaisen valmistetun Unixplore-vesiflosser PCBA-erän on läpäistävä sarja intensiivisiä kosteussimulaatioiden laatutarkastuksia ennen lähettämistä:

1. Kosteus Ympäristön liotus: 48 tuntia 40 °C:ssa ja 93 %:n suhteellisessa kosteudessa (ei tiivistyvä). Läpäisykriteerit: Ei näkyvää hapettumista; Eristysvastus (IR > 10 MΩ) minkä tahansa kahden verkon välillä.

2. IPX4-vesisuihkutesti: 10 minuutin jatkuva värähtelevä monikulmainen putkisumutus varmistaakseen, ettei pinnoitekerrosten alle pääse nestettä.

3. Korkeajännitteisen eristyksen tarkistus: 500 V DC:n asettaminen ensisijaisen akun napojen ja maatason väliin varmistamaan, että IR > 50 MΩ kosteuden jälkeinen imeytys.

4. Jälkijännityksen toiminnan tarkastus: Pumpun koko jakson käyttö kuormitettuna. Nolla-mikro-ohjaimen (MCU) nollaukset, ajoituksen änkytykset tai väärät käynnistykset ovat sallittuja.

Suunnittelun usein kysytyt kysymykset ja tekniset tiedotteet

Voinko käyttää standardia FR-4:tä vesilangalla PCBA:lle, jos levitän paksun kerroksen mukautuvaa pinnoitetta kustannusten vähentämiseksi?

V: Ei todellakaan. Tämä on yleinen valmistusloukku, joka johtaa korkeisiin kentän palautusasteisiin. Mukautettu pinnoite ei voi sulkea kolmea kriittistä reittiä:

1. Päällystämättömät Via Barrels: Vesihöyry kulkee sivusuunnassa standardin FR-4 lasikuitukudoksen sisään kapillaaritoiminnan kautta, saavuttaen komponenttityynyt alhaalta. Toistuvien kosteusjaksojen jälkeen muodostuu valkoisia johtavia suolajäämiä, jotka muodostavat siltakomponentteja.

2. Routed reunat (Edge Wicking): Levyn jyrsintä jättää raa'at laminaatin reunat näkyviin. Pintajännitys saa pinnoitteet vetäytymään takaisin terävistä kulmista jättäen 0,5 mm:n mikroraot, joihin kylpyhuoneen höyry pääsee sisään.

3. Komponenttien alapinnat: Pinnoite peittää ulkokuoren, mutta ei voi tunkeutua täydellisesti matalaprofiilisten SMT-kondensaattorien ja vastusten alle. Loukkuun jäänyt kosteus hydrolysoi juoksutusainejäämät ja muodostaa ionista kontaminaatiota, joka aiheuttaa pumpun spontaaneja, pyytämättömiä käynnistyksiä.

   Ratkaisumme: High TG FR-4 ENIG:llä ja reunahelmiepoksiannostelulla tarjoaa kolmikerroksisen suojan, joka kestää helposti yli 3 vuotta 95 % suhteellisessa kosteudessa.

Avaimet käteen -periaatteella toimiva EMS-kumppanisi: Unixplore Electronics

Kun valitset vesilangan PCBA-toimittajaa, pitkän aikavälin suunnittelun luotettavuus ja tiukka laadunvalvonta ovat kriittisiä. Unixplore Electronics tarjoaa edistykselliset ominaisuudet ja teollisuusinfrastruktuurin, joka herättää suunnittelusi eloon saumattomasti:

l Yhden luukun avaimet käteen -periaatteella EMS-palvelut: Hallitsemme tuotteesi koko elinkaaren kaaviomaisesta optimoinnista ja komponenttien DFM-tarkastelusta maailmanlaajuisiin osien hankintaan, SMT- ja DIP-kokoonpanoon, laiteohjelmiston ohjelmointiin, toiminnalliseen testaukseen (FCT), automatisoituun konformiseen pinnoitukseen, loppulaatikon rakentamiseen ja erikoispakkauksiin.

l Sertifioidut laatustandardit: Koko valmistusekosysteemimme on sertifioitu ISO 9001:2015 -standardin mukaisesti, ja kaikki elektroniset kokoonpanokäytännöt noudattavat tiukasti kansainvälistä IPC-A-610E-standardia, mikä eliminoi kylmän juotosliitosten tai komponenttien vääristymisen riskin.

l Kehittynyt sisäinen tuotantoteho: Meillä on yli 3 000 neliömetrin suuruinen antistaattinen tuotantolaitos, jonka tukena on 20 asiantuntevaa T&K- ja prosessiinsinööriä. Tilamme ominaisuudet:

1. 6 nopeaa Yamaha SMT -tuotantolinjaa

2. 4 tarkkuus-DIP-kokoonpanolinjaa aaltojuottamalla

3. 2 erikoistunutta sisäänpalamis-/ikääntymiskoehuonetta

4. 2 korkean ja matalan lämpötilan vuorottelevaa kostean lämmön testikammiota varmistaen, että kaikki ympäristövalidointitestit tehdään kattavasti talon sisällä.

l Joustava tilausskaalaus (ei MOQ:ta): Ketterät tuotantokehyksemme on optimoitu tukemaan kasvuasi. Ylläpidämme tiukkaa No MOQ (No Minimum Order Quantity) -politiikkaa, jonka avulla pystymme käsittelemään nopeat prototyyppitestaukset, pienet pilottiajot ja suuret massatuotantomäärät samalla huipputarkkuudella.

l Globaali kattavuus ja viestintä: Kansainvälinen tekninen myyntitiimimme puhuu täysin sujuvasti englantia, ranskaa, venäjää ja arabiaa. Meillä on syvä kokemus huippuluokan markkinoiden, kuten Länsi-Euroopan (35 %), Pohjois-Amerikan (20 %) ja Oseanian (20 %) palvelemisesta, joten ymmärrämme täysin henkilökohtaisen hygienian elektronisten turvallisuuden vaatimustenmukaisuusstandardit maailmanlaajuisesti.

Ota yhteyttä jo tänään: Lähetä räätälöityjä vesiflosser PCB-suunnittelua, tuoteluetteloa tai DFM-tiedusteluja insinööritoimistoomme. Tiimimme toimittaa kattavan valmistettavuusanalyysin ja optimoidun avaimet käteen -tarjouksen 24 tunnin sisällä.
