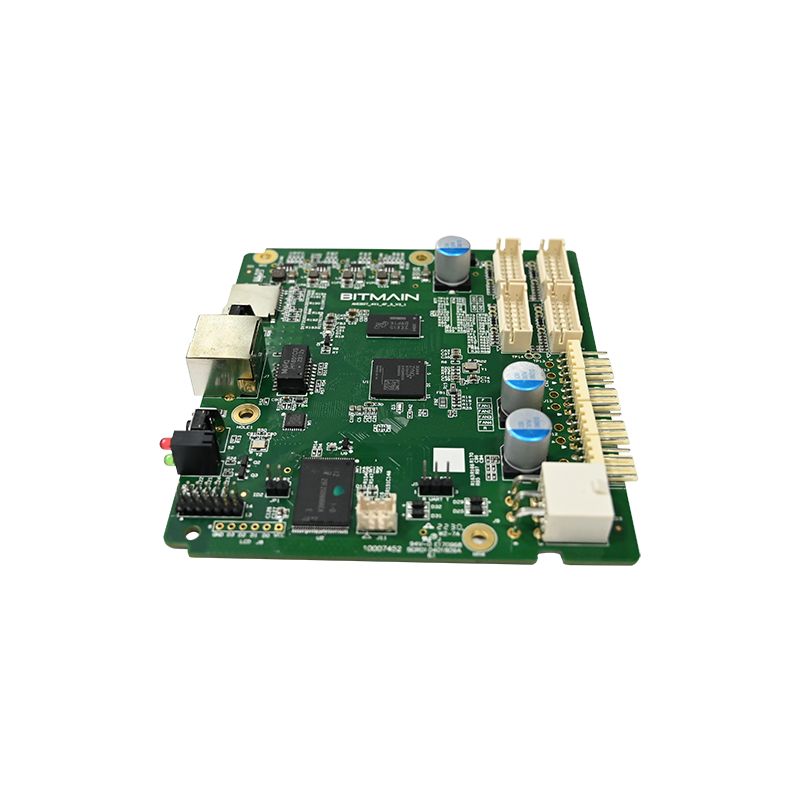

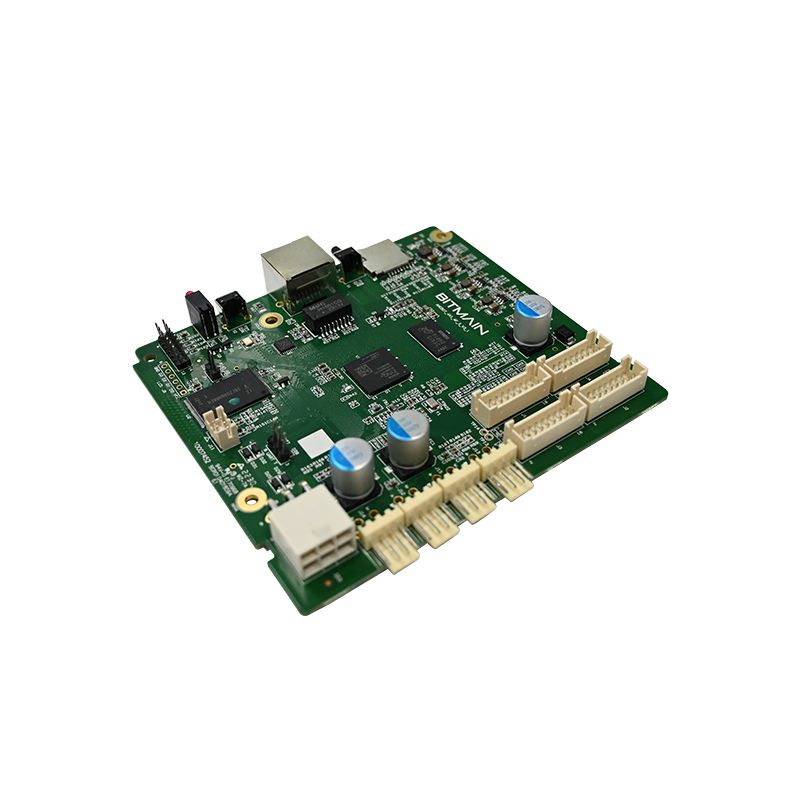

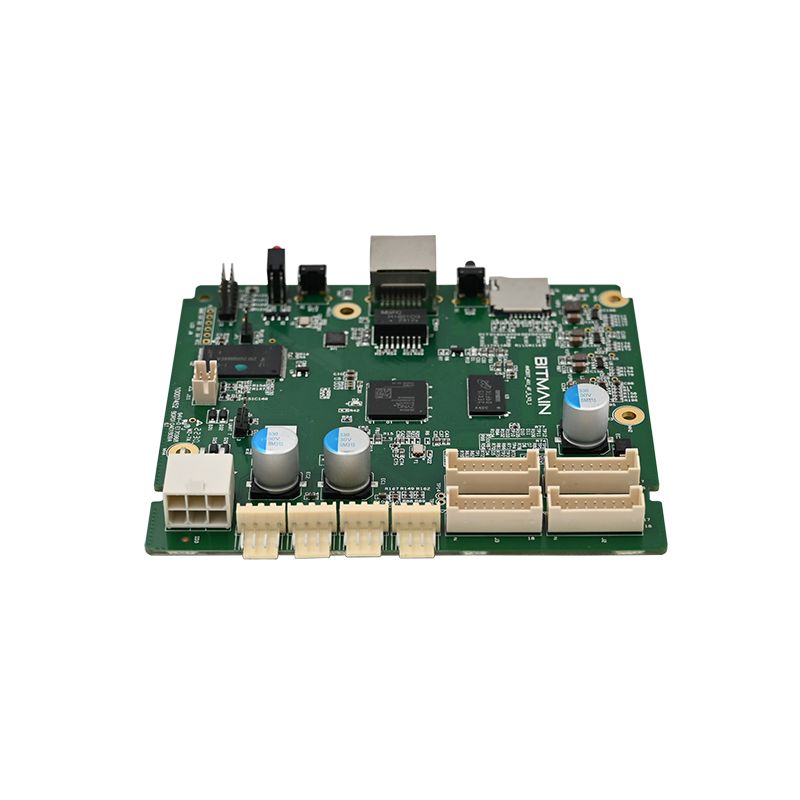

Liiketunnistin PCBA

Mikä on liiketunnistimen PCBA?

Liiketunnistin PCBA on piirilevykokoonpano, joka on suunniteltu erityisesti havaitsemaan liikettä infrapuna-, mikroaaltouuni- tai ultraääniantureiden avulla. Toisin kuin yleiskäyttöiset PCBA:t, liiketunnistinkortit vaativat alhaisen virrankulutuksen, nopean lepotilan herätysvasteen ja kohinan suodatuksen väärien liipaisujen välttämiseksi.

Insinöörit valitsevat liiketunnistimen PCBA:n kolmen parametrin perusteella: tunnistusalueen, lähtösignaalin tyypin ja käyttövirran. Väärä valinta johtaa toistuviin vääriin hälytyksiin tai huomaamatta jättämiseen.

Liiketunnistimen PCBA:n ydinkomponentit

Jokainen liiketunnistimen PCBA sisältää nämä viisi toiminnallista lohkoa:

· Anturielementti – PIR (pyrosähköinen), mikroaaltodoppler- tai ultraäänianturi

· Analoginen etuosa – Operaatiovahvistin kaistanpäästösuodattimella

· Vertailija – Kynnystunnistin hystereesillä

· Ajoituslogiikka – Säädettävä pitoaika ja lukitusaika

· Lähtöaste – Rele-, transistori- tai logiikkatason signaali

Tyypilliset sovellukset

Tämän liiketunnistimen PCBA:n yksityiskohtaiset tekniset parametrit

Seuraavat tekniset tiedot edustavat tyypillistä korkean suorituskyvyn liiketunnistimen PCBA:ta, jota käytetään kaupallisissa ja kodin turvatuotteissa.

Sähköiset ominaisuudet

Havaitsemissuorituskyky

Fyysiset ja ympäristövaatimukset

· Levyn mitat – 32 mm x 28 mm (vakio) tai mukautettu

· Asennusreiät – Kaksi halkaisijaltaan 3 mm, 25 mm keskeltä keskelle

· Käyttölämpötila – -20°C - +70°C

· Säilytyslämpötila – -40°C - +85°C

· Kosteustoleranssi – 95 % suhteellinen kosteus, ei kondensoituvaa

· Mukainen pinnoite – Valinnainen (ulkokäyttöön tai kosteaan käyttöön)

Säädettävät asetukset (DIP-kytkin tai jumpperi)

Useimmat liiketunnistimen PCBA-mallit sisältävät käyttäjän konfiguroitavia parametreja:

Kuinka tämä liiketunnistin PCBA vertaa kilpaileviin malleihin

Kaikki liiketunnistimen PCBA-levyt eivät toimi yhtä hyvin todellisissa olosuhteissa. Alla oleva taulukko näyttää kriittiset erot.

Liiketunnistimen PCBA:n usein kysytyt kysymykset – Teknisiä vastauksia

Nämä kolme kysymystä kysyvät viikoittain laitteistoinsinöörit, integraattorit ja hankintaasiantuntijat arvioivat liiketunnistimen PCBA-ratkaisuja.

Kysymys 1: Mitä eroa on PIR-, mikroaaltouuni- ja dual-tech-liiketunnistimen PCBA-mallien välillä – ja kumpi minun pitäisi valita?

Vastaus: PIR (passiivinen infrapuna) liiketunnistin PCBA havaitsee muutokset liikkuvien kappaleiden infrapunasäteilyssä. Se kuluttaa erittäin vähän virtaa (15-30 µA valmiustila), mutta on herkkä lämpötilagradienteille ja voi laukaista virheellisesti LVI-aukoista tai auringonvalosta. Mikroaaltoliiketunnistin PCBA lähettää pienitehoista RF-taajuutta (tyypillisesti 5,8 GHz tai 10,525 GHz) ja mittaa Doppler-siirtymää. Se havaitsee muovikoteloiden läpi ja jättää huomioimatta lämpötilan, mutta kuluttaa suurempaa virtaa (15-25 mA) ja voi tunkeutua seinien läpi aiheuttaen väärän havainnon viereisistä huoneista. Kaksitekninen liiketunnistin PCBA sisältää sekä PIR- että mikroaaltouunianturit, ja se laukeaa vain, kun molemmat havaitsevat liikettä. Tämä eliminoi lähes kaikki väärät hälytykset, mutta lisää kustannuksia ja lisää valmiusvirtaa (2-5 mA). Valintaopas: Valitse akkukäyttöisille ulkovalaisimille vain PIR. Valitse dual-tech sisätilojen läsnäolon havaitsemiseen, jossa vääriä laukaisuja ei voida hyväksyä. Automaattioville, joissa nopeus on tärkeämpää kuin virrankulutus, valitse vain mikroaaltouuni. Useimmat kaupalliset turvaliiketunnistimet PCBA-malleissa käyttävät PIR:ää edistyneellä signaalisuodatuksella parhaana tasapainona kustannusten, tehon ja luotettavuuden välillä.

Kysymys 2: Kuinka säädän tämän liiketunnistimen PCBA:n tunnistusaluetta ja pitoaikaa, ja voidaanko näitä asetuksia muuttaa poistamatta korttia kotelostaan?

Vastaus: Tämä liiketunnistimen PCBA tarjoaa kolme säätötapaa. Ensinnäkin sisäiset potentiometrit: yksi, jossa on merkintä "SENS" (herkkyys), säätää tunnistusaluetta 3 metristä (täysin vastapäivään) 12 metriin (täysin myötäpäivään). Sekunti, jossa on merkintä "TIME", säätää pitoajan 5 sekunnista 10 minuuttiin. Toiseksi, DIP-kytkimet: useimmissa korteissa on 4-asentoinen kytkin pitoajan, valokynnyksen ja lähdön napaisuuden karkeaa asetusta varten. Kolmanneksi kaukosäätöä varten jotkin liiketunnistimen PCBA-mallit sisältävät digitaalisen tulon, joka hyväksyy ulkoisia potentiometrejä tai 0-10 V ohjaussignaaleja. Jos haluat säätää koteloa avaamatta, määritä liiketunnistimen PCBA kaukosäätimen vastaanottimella (38 kHz IR tai 433 MHz RF) – tämä lisää noin 1,50 dollaria tuoteluettelon kustannuksiin. Ilman kaukosäätöä sinun on avattava kotelo ja käännettävä potentiometrejä pienellä ruuvitaltalla. Säädä herkkyyttä aina lopulliseen paikkaansa asennuksen jälkeen, koska ympäröivät seinät ja lattiamateriaalit vaikuttavat tunnistusalueeseen. Aloita herkkyydellä 50 % ja lisää vain, jos peittoaukot ovat olemassa.

Kysymys 3: Mikä on tämän liiketunnistimen PCBA:n tyypillinen väärien liipaisujen määrä, ja kuinka lämpötilan kompensointi vähentää vääriä hälytyksiä?

Vastaus: Oikein asennetussa sovelluksessa (ei suoraa auringonvaloa linssissä, ei lämmönpoistoaukkoja 2 metrin säteellä, ei suuria, liikkuvaa liikennettä heijastavia lasiikkunoita) tämä liiketunnistimen PCBA saavuttaa virheellisen liipaisusuhteen, joka on vähemmän kuin yksi tapahtuma 200 tunnistusta kohden. Ilman lämpötilakompensaatiota PIR-liiketunnistimen PCBA voi laukaista virheellisesti, kun ympäristön lämpötila lähestyy ihmisen ihon lämpötilaa (noin 37 °C tai 98 °F). 30°C:n huonelämpötilassa signaali-kohinasuhde laskee 60 % verrattuna 20°C:een. Tämä liiketunnistimen PCBA sisältää sisäänrakennetun termistorin, joka on kytketty kompensointipiiriin, joka lisää vahvistusta 2,5 % jokaista 1°C:n nousua 25°C:n yläpuolelle. 35 °C:ssa vahvistus on 25 % suurempi kuin 25 °C:ssa, mikä palauttaa tunnistusherkkyyden. Kompensaatio vähentää myös vahvistusta matalissa lämpötiloissa (alle 10 °C) estääkseen kylmän vedon aiheuttamat väärät laukaisut. Kenttätiedot liiketunnistimen PCBA-asennuksista Lähi-idän ilmastoissa (ulkolämpötilat yltävät 45 °C:een) osoittavat 78 % vähemmän häiritseviä hälytyksiä, kun lämpötilakompensointi on käytössä verrattuna pois käytöstä. Ota aina ulkotilojen tai ilmastoimattomien sisätilojen korvaus käyttöön.

Liiketunnistimen PCBA:n asennuksen parhaat käytännöt

Jopa paras liiketunnistin PCBA toimii huonosti, jos se on asennettu väärin. Noudata näitä ohjeita.

Asennuskorkeus ja -asento

· Suositeltu korkeus – 1,8–2,2 metriä (olkapään korkeus)

· Alle 1,5 metriä – Ei sisällä vartalon liikettä, havaitsee vain lemmikkieläimet

· Ylä 2,5 metriä – Pienempi maanpeitto, luo kuolleita vyöhykkeitä suoraan alapuolelle

Vältä näitä vääriä laukaisulähteitä

Johdotusohjeet

· Käytä kierrettyä paria, jos lähtösignaali kulkee yli 10 metriä

· Pidä vaihtovirtajohdot vähintään 30 cm:n päässä liiketunnistimen PCBA:sta

· Lisää 100 nF:n kondensaattori tehotuloon, jos vaihdat meluisia kuormia (releitä, kontaktoreita)

Liiketunnistimen PCBA:n testaaminen ennen asennusta

Penkkitesti havaitsee 90 % asennusvirheistä. Noudata tätä järjestystä.

Penkkitestimenettely

1. Käytä virta ja odota 60 sekuntia lämpenemistä

2. Varmista, että LED-valo vilkkuu noin 10 sekunnin välein (ilmaisee valmiustilan)

3. Kävele näkökentän poikki 3 metrin etäisyydellä

4. Varmista, että LED syttyy ja lähtö vaihtaa tilaa

5. Merkitse aika, jonka jälkeen LED sammuu (pitämisaika-asetuksen tulee vastata)

6. Toista hitaan ryömintä (0,2 m/s) ja nopea juoksu (2 m/s)

Epäonnistumiset ja syyt

Yhteenveto – Tärkeimmät tekniset tiedot

Pidä tämä spesifikaatiolohko saatavilla nopeasti suunnittelun ja hankinnan aikana.

Liiketunnistimen PCBA – oletuskokoonpano

· Jännite: 5-24V DC

· Valmiustilavirta: tyypillinen 20 µA

· Havaintoalue: 8-12 metriä

· Havaintokulma: 120 astetta

· Pitoaika: säädettävissä 5 s - 10 min

· Lähtö: Rele (10A) tai transistori (100mA)

· Käyttölämpötila: -20°C - +70°C

· Sertifikaatit: ISO9001- ja RoHS-standardien mukainen
