Edistynyt havaitsemistekniikka PCBA -prosessoinnissa

PCBA -prosessoinnissa (Tulostettu piirilevykokoonpano), havaitsemistekniikka on välttämätöntä tuotteen laadun ja suorituskyvyn varmistamiseksi. Teknologian jatkuvan edistymisen myötä PCBA -prosessiprosessiin sovelletaan yhä enemmän ja edistyneempiä havaitsemistekniikoita havaitsemisen tarkkuuden, tehokkuuden ja luotettavuuden parantamiseksi. Tässä artikkelissa tutkitaan useita yleisiä edistyneitä havaitsemistekniikoita ja niiden sovelluksia PCBA -prosessoinnissa.

I. Automaattinen optinen tarkastus (AOI)

1. Yleiskatsaus AOI -tekniikasta

Automaattinen optinen tarkastus (AOI) on tekniikka, joka käyttää visuaalista järjestelmää piirilevyjen automaattisesti ja jota käytetään laajasti PCBA -prosessoinnissa.

Työperiaate: AOI-järjestelmä skannaa piirilevyn korkearesoluutioisen kameran kautta, kuvaa kuvan ja vertaa sitä esiasetettuun standardiin vikojen ja huonojen pisteiden tunnistamiseksi.

Tunnistussisältö: AOI pystyy havaitsemaan ongelmat, kuten juotosliitoksen laatu, komponenttien sijainti, puuttuvat komponentit ja oikosulut.

2. AOI: n edut

AOI -tekniikka on nopea, tarkka ja kontaktiton, mikä voi parantaa huomattavasti havaitsemistehokkuutta.

Paranna tuotannon tehokkuutta: Automaattinen havaitseminen vähentää manuaalisen havaitsemisen aikaa ja parantaa tuotannon tehokkuutta.

Suuri tarkkuus: Korkean resoluution kuvat ja älykkäät algoritmit voivat tunnistaa pienet viat tarkasti ja vähentää vääriä havaitsemisnopeuksia.

II. Röntgentunnistus (röntgen)

1. Yleiskatsaus röntgentekniikasta

Röntgentunnistus (röntgenkuva) on havaitsemistekniikka, joka käyttää röntgenkuvia piirilevyn sisäisen rakenteen läpi, joka soveltuu monimutkaisiin PCBA-havaitsemistehtäviin.

Työperiaate: Röntgensäteet tunkeutuvat piirilevyyn muodostaen kuvan sisäisestä rakenteesta, ja sisäiset viat, kuten huono juotos ja oikosulkut, havaitaan analysoimalla kuva.

Sovellusalue: Röntgentunnistus on erityisen sopiva pinta-asennuskomponenttien, kuten BGA (palloverkkoaryhmän) ja CSP: n (Chip Scale -paketin) havaitsemiseen.

2. röntgentunnistuksen edut

Röntgentunnistustekniikka voi tarjota perusteellisia ja yksityiskohtaisia ​​sisäisiä tarkastuksia ja soveltuu piilotettujen vikojen havaitsemiseen.

Piilotettujen vikojen paljastaminen: Se voi havaita näkymättömiä sisäisiä vikoja, kuten kylmän juotosliitoksia ja tinahelmiä tuotteen yleisen luotettavuuden varmistamiseksi.

Tasaamaton testaus: Piirilevyjen tuhoamaton testaus ei vaikuta tuotteen eheyteen.

III. Infrapuna lämpökuvantamisen havaitseminen

1. Yleiskatsaus infrapunasämpökuvaustekniikasta

Infrapuna -lämpökuvaustunnistus käyttää infrapunakameroita piirilevyn lämpötilajakaumakuvan kaappaamiseen mahdollisten ylikuumenemis- tai lämpöhäiriöongelmien havaitsemiseksi.

Työperiaate: Infrapunakamera vangitsee infrapunasäteilyn piirilevyn pinnalla, muuntaa sen lämpötilakuvaksi ja tunnistaa poikkeavuudet analysoimalla lämpökuvaa.

Sovellusalue: Soveltuu lämpöpoikkeamien, ylikuumenemisalueiden ja energianhallintaongelmien havaitsemiseen piirilevyissä.

2. Infrapuna -lämpökuvan havaitsemisen edut

Infrapuna -lämpökuvaustekniikka voi seurata piirilevyn lämpötilan muutoksia reaaliajassa ja tarjota arvokkaita vikadiagnoositietoja.

Reaaliaikainen havaitseminen: Se voi seurata piirilevyn lämpötilaa reaaliajassa ja havaita mahdolliset ylikuumenemisongelmat ajoissa.

Ei-kontaktin havaitseminen: Se käyttää kosketuksellisia havaitsemista fyysisten häiriöiden välttämiseksi piirilevyn kanssa.

Iv. Sähkötestaus (ICT)

1. Yleiskatsaus ICT -tekniikasta

Sähkötestaus (piirin sisäinen testaus, ICT) on testitekniikka piirilevyjen toiminnallisuuden ja yhteyden havaitsemiseksi. Piirilevy testataan sähkösignaalien avulla.

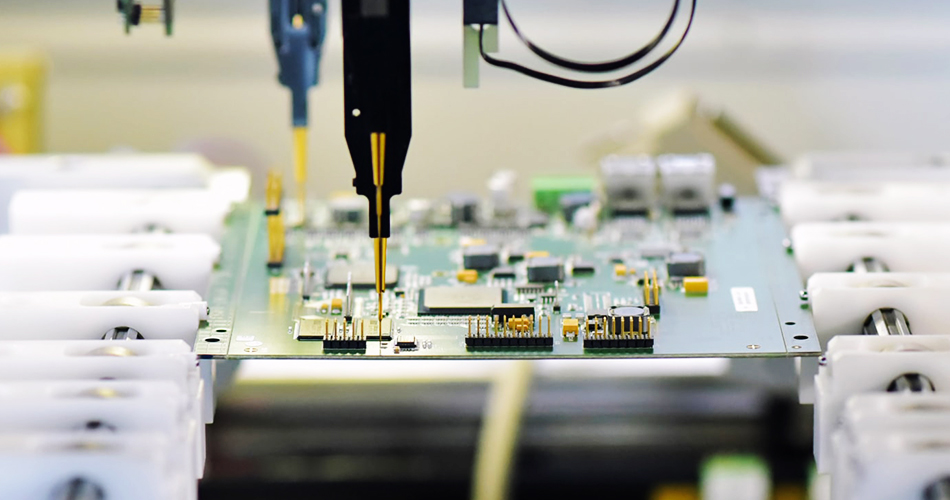

Työperiaate: ICT käyttää testikoettimia yhteyden muodostamiseen piirilevyn testipisteisiin, soveltaa sähköisiä signaaleja ja mittaa vasteen piirin sähköisen suorituskyvyn ja yhteyden tarkistamiseksi.

Tunnistussisältö: Piirilevyn oikosulku, avoin piiri, komponenttien arvon epäsuhta ja juotosongelmat voidaan havaita.

2. ICT: n edut

ICT -tekniikka voi suorittaa kattavia sähkösuorituskyvyn testejä tuotantoprosessin aikana piirilevyn toiminnallisuuden ja luotettavuuden varmistamiseksi.

Kattava testi: Testaa kattavasti piirilevyn erilaiset sähköparametrit tuotteen toiminnallisuuden varmistamiseksi.

Korkea hyötysuhde: Automaattinen testiprosessi parantaa testitehokkuutta ja vähentää manuaalista interventiota.

V. Funktionaalinen testi

1. Yleiskatsaus funktionaalisesta testistä

Funktionaalinen testion PCBA: n testi todellisissa työolosuhteissa sen varmistamiseksi, että sen eri toiminnot täyttävät suunnitteluvaatimukset.

Työperiaate: Laita PCBA simuloidulle työympäristölle ja tarkista sen toiminnot ja suorituskyky suorittamalla esiasetettu funktionaalinen testiohjelma.

Sovellusalue: Sovellettavissa PCBA: n todellisen työtilan ja toimintojen testaamiseen sekä sen suorituskyvyn arviointiin todellisissa sovelluksissa.

2. funktionaalisen testin edut

Funktionaalinen testi voi simuloida todellisia työoloja ja tarjota testituloksia lähinnä todellista käyttöympäristöä.

Oikea ympäristötesti: Testi todellisissa työolosuhteissa PCBA: n suorituskyvyn varmistamiseksi todellisessa käytössä.

Ongelman löytäminen: Se voi löytää toiminnalliset ongelmat ja varmistaa tuotteen luotettavuus ja vakaus.

Johtopäätös

Sisä-PCBA -prosessointi, edistyneen havaitsemistekniikan käyttö on tärkeä keino tuotteen laadun ja suorituskyvyn varmistamiseksi. Esittelemällä tekniikat, kuten automaattinen optinen tarkastus (AOI), röntgentarkastus, infrapuna-lämpökuvantarkastus, sähköinen testaus (ICT) ja toiminnallinen testaus, yritykset voivat parantaa havaitsemistarkkuutta, tehokkuutta ja luotettavuutta. Tulevaisuudessa tekniikan jatkuvan edistymisen myötä nämä havaitsemistekniikat kehittävät edelleen ja parantavat edelleen PCBA -prosessoinnin yleistä laatua ja tuotantotehokkuutta.
