Komponenttien kokoonpanoprosessi PCBA -prosessoinnissa

PCBA: ssa (Tulostettu piirilevykokoonpano) Käsittely, komponenttien kokoonpanoprosessi on avainlinkki elektronisten tuotteiden toiminnan ja luotettavuuden varmistamiseksi. Elektronisten tuotteiden jatkuvalla innovaatiolla ja monimutkaisuudella komponenttien kokoonpanoprosessin optimointi ei vain paranna tuotannon tehokkuutta, vaan myös parantaa merkittävästi tuotteiden yleistä laatua. Tässä artikkelissa tutkitaan komponenttien kokoonpanoprosessia PCBA-prosessoinnissa, mukaan lukien ennakkokokoonpanon valmistelu, yleinen kokoonpanotekniikka ja prosessien optimointistrategia.

I. Ennakkokokoonpano

Ennen komponenttien kokoonpanoa riittävä valmistus on perusta kokoonpanon laadun varmistamiselle.

1. Suunnittelu ja materiaalien valmistelu

Suunnittelun optimointi: Varmista piirilevyn suunnittelun rationaalisuus ja suorita yksityiskohtainen suunnittelukatsaus ja todentaminen. Kohtuulliset komponenttien asettelu- ja suunnittelusäännöt voivat vähentää kokoonpanoprosessin ongelmia, kuten komponenttien häiriöitä ja juotosvaikeuksia.

Materiaalinvalmistus: Varmista, että kaikkien komponenttien ja materiaalien laatu täyttää standardit, mukaan lukien komponenttien eritelmät ja juotosmateriaalin suorituskyky. Varmennettujen toimittajien ja materiaalien käyttäminen voi vähentää tuotantoprosessin virheitä.

2. Laitteiden virheenkorjaus

Laitteiden kalibrointi: Kalibroida tarkasti avainlaitteet, kuten sijoituskoneet ja palautusjuotoskoneet, varmistaaksesi, että laitteiden työtila täyttää tuotantovaatimukset. Ylläpidä ja tarkista laitteet säännöllisesti välttääksesi laitteiden vikaantumisen aiheuttamat tuotantoongelmat.

Prosessiasetukset: Säädä laiteparametreja, kuten palautusjuottamisen lämpötilakäyrä, sijoituskoneen sijoittautumisen tarkkuus jne. Sopeutumaan erityyppisiin komponentteihin ja piirilevyn malleihin. Varmista, että prosessiasetukset voivat tukea korkean tarkkuuden komponenttien kokoonpanoa.

II. Yhteinen kokoonpanotekniikka

Sisä-PCBA -prosessointi, Yleiset komponenttien kokoonpanotekniikat sisältävät pintaasennustekniikan (SMT) ja reikäisen lisäystekniikan (THT). Jokaisella tekniikalla on erilaisia ​​etuja ja haittoja ja sovellusskenaarioita.

1. Pinta -asennustekniikka (SMT)

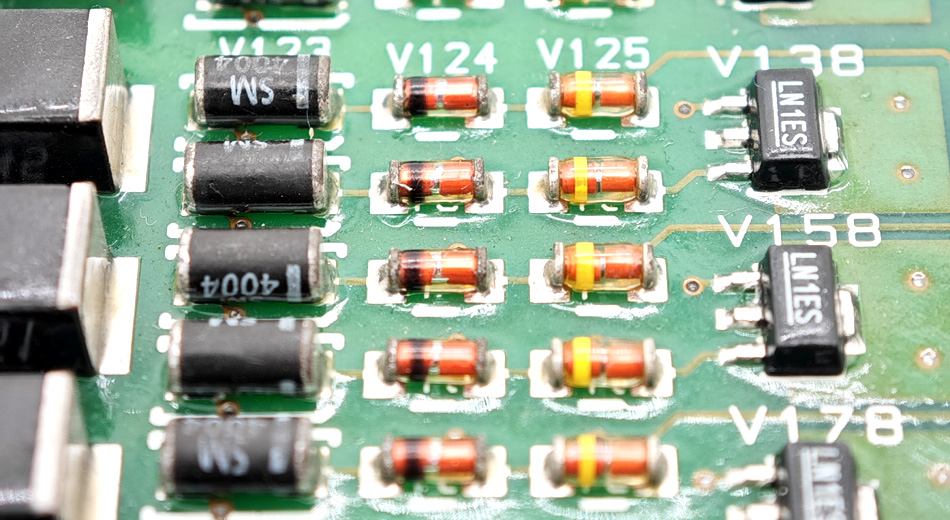

Tekniset ominaisuudet: Surface Mount Technology (SMT) on tekniikka, joka asentaa suoraan elektroniset komponentit piirilevyn pintaan. SMT-komponentit ovat kooltaan pieniä ja kevyitä, jotka sopivat korkean tiheyden ja miniatyrisoituihin elektronisiin tuotteisiin.

Prosessivirta: SMT -prosessi sisältää juotospastatulostuksen, komponenttien sijoittamisen ja reflw -juottamisen. Tulosta ensin juotos liitä piirilevyn tyynylle, aseta sitten osa juotosliittiä sijoituskoneen läpi ja lämmitä se lopulta reflw -juotoslaitteen läpi sulattavan liitäntä ja muodostaen juotosliitokset.

Edut: SMT -prosessilla on etuja korkea tehokkuus, korkea automaatiotaso ja vahva sopeutumiskyky. Se voi tukea tiheää ja tarkkaa elektronista kokoonpanoa, parantaa tuotannon tehokkuutta ja tuotteen laatua.

2. reikäteknologia (THT)

Tekniset ominaisuudet: Reiän läpi (THT) on tekniikka, joka lisää komponenttitaput piirilevyn läpi kulkeviin reikiin juottamista varten. THT-tekniikka soveltuu suurempiin ja suuremmille komponenteille.

Prosessivirta: THT -prosessi sisältää komponenttien asettamisen, aaltojuottamisen tai manuaalisen juottamisen. Aseta komponenttitapit piirilevyn läpi kulkeviin reikiin ja suorita sitten juotosliitoksen muodostuminen aallon juotoskoneen tai manuaalisen juottamisen kautta.

Edut: THT -prosessi soveltuu komponenteihin, joilla on korkea mekaaniset lujuusvaatimukset ja voi tarjota vahvat fyysiset yhteydet. Sopii pienitiheyksiseen ja suurikokoiseen piirilevyn kokoonpanoon.

III. Prosessien optimointistrategia

Komponenttien kokoonpanoprosessin parantamiseksi PCBA -prosessoinnissa on toteutettava sarja optimointistrategioita.

1. Prosessin hallinta

Prosessiparametrien optimointi: Ohjaa tarkasti avainparametrit, kuten reflw -juotosten lämpötilakäyrä, juotospastan paksuus ja komponenttien kiinnitystarkkuus. Varmista prosessin johdonmukaisuus ja stabiilisuus tietojen seurannan ja reaaliaikaisen säätämisen avulla.

Prosessin standardointi: Kehitä yksityiskohtaiset prosessistandardit ja toimintamenettelyt varmistaaksesi, että jokaisella prosessin linkillä on selkeät käyttötarpailut. Standardisoidut toiminnot voivat vähentää inhimillisiä virheitä ja prosessivaihteluita ja parantaa kokoonpanon laatua.

2. laatutarkastus

Automaattinen tarkastus: Käytä edistyneitä tekniikoita, kuten automaattinen optinen tarkastus (AOI) ja röntgentarkastus, jotta voit seurata juotosliitoksen ja komponenttien asemien laatua kokoonpanoprosessin aikana reaaliajassa. Nämä tarkastustekniikat voivat nopeasti havaita ja korjata laatuongelmia ja parantaa tuotantolinjan luotettavuutta.

Näytteentarkastus: Suorita säännöllisesti näytteentarkastuksia tuotetussa PCBA: ssa, mukaan lukien juotoslaadun, komponenttien asennon ja sähkösuorituskyvyn tarkastukset. Näytetarkastusten avulla voidaan löytää mahdollisia prosessiongelmia ja niiden parantamiseksi voidaan toteuttaa oikea -aikaisia ​​toimenpiteitä.

Yhteenveto

PCBA-prosessoinnissa korkealaatuisen komponentin kokoonpanon saavuttaminen vaatii riittävän valmistelun, asianmukaisen kokoonpanotekniikan valinnan ja tehokkaiden prosessien optimointistrategioiden toteuttamisen. Optimoimalla suunnittelun, edistyneiden laitteiden ja tekniikan omaksuminen, hienoksi hallitsevat prosessit ja tiukat laatutarkastukset, komponenttien kokoonpanon tarkkuutta ja vakautta voidaan parantaa lopputuotteen suorituskyvyn ja luotettavuuden varmistamiseksi. Teknologian jatkuvan kehityksen myötä komponenttien kokoonpanoprosessi PCBA -prosessoinnissa jatkaa innovaatioita, mikä tarjoaa vahvaa tukea sähköisten tuotteiden laadun parantamiseksi ja markkinoiden kysynnän tyydyttämiselle.
