Joustava piirilevytekniikka PCBA -prosessoinnissa

Nykyaikaisissa elektronisissa tuotteissa joustavaa piirilevytekniikkaa käytetään laajasti sen ainutlaatuisten etujen takia. Joustava piirilevy (FPC) on ohut, taivutettava ja siinä on korkean tiheyden integraatio, mikä tekee siitä tärkeän roolin monimutkaisissa ja kompakteissa elektronisissa laitteissa. Tässä artikkelissa tutkitaan, kuinka joustavaa piirilevytekniikkaa käytetään tuotteiden suorituskyvyn ja valmistuksen tehokkuuden parantamiseksi PCBA: ssa (Tulostettu piirilevykokoonpano) käsittely.

I. Yleiskatsaus joustavasta piirilevytekniikasta

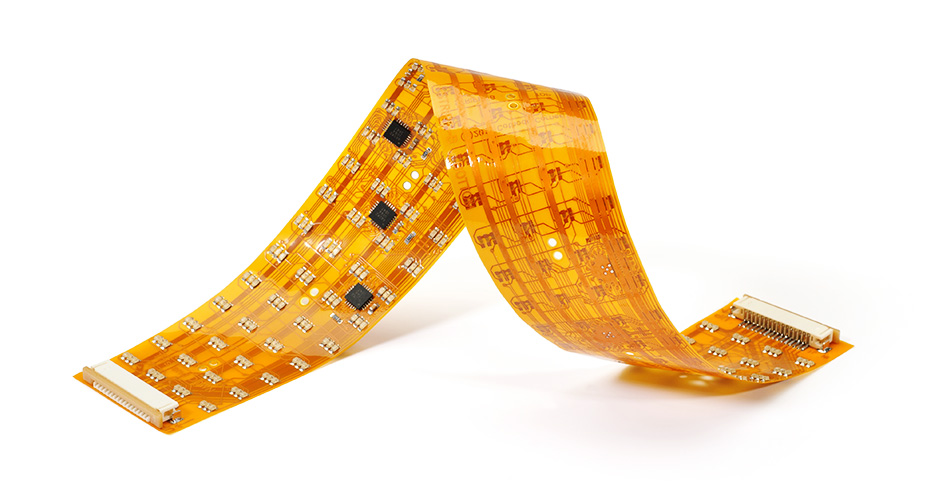

Joustava piirilevytekniikka tarkoittaa joustavien substraattien käyttöä piirilevyjen valmistuksessa piirilevyjen taivutuksen, taittamisen ja curlingin saavuttamiseksi. Tämä tekniikka antaa piirilevyille mahdollisuuden saavuttaa enemmän toimintoja rajoitetussa tilassa ja sopeutua monimutkaisiin kolmiulotteisiin alueellisiin rakenteisiin. Verrattuna perinteisiin jäykkään piirilevyihin, joustavilla piirilevyillä on monia ainutlaatuisia etuja suunnittelussa ja sovelluksessa.

1. Joustava substraatti: Joustavat piirilevyt käyttävät yleensä joustavia materiaaleja, kuten polyimidiä (PI) tai polyesteriä (PET) substraattina. Näillä materiaaleilla on erinomainen joustavuus ja korkea lämpötilankestävyys, jolloin piirilevy voi toimia normaalisti taittumisen ja taivutuksen alla.

2. Korkean tiheyden integraatio: Joustavat piirilevyt voivat saavuttaa suuremman piiritiheyden ja tukea pienempiä elektronisia tuotesuunnitteluja. Korkean tiheyden piirin suunnittelun avulla enemmän toimintoja voidaan integroida rajoitetussa tilassa vastaamaan nykyaikaisten elektronisten tuotteiden tarpeita miniatyraatioon ja korkeaan integraatioon.

II. Joustavien piirilevyjen levityskentät

Joustavaa piirilevytekniikkaa käytetään laajasti useilla toimialoilla ja sovelluskentillä, etenkin elektronisissa laitteissa, joiden on säilytettävä tilaa tai vaadittava monimutkaisia ​​muotoja.

1. Kulutuselektroniikka: Joustavaa piirilevytekniikkaa käytetään laajasti kuluttajaelektronisissa tuotteissa, kuten älypuhelimissa, tablet -laitteissa ja puettavissa laitteissa. Nämä tuotteet vaativat yleensä tiheyden integraatiota ja kompaktia suunnittelua, ja joustavat piirilevyt voivat ratkaista nämä suunnitteluongelmat tehokkaasti.

2 Nämä komponentit vaativat yleensä suurta kestävyyttä ja tärinänkestävyyttä, ja joustava piirilevytekniikka voi vastata näihin tarpeisiin.

3. Lääketieteelliset laitteet: Lääketieteellisissä laitteissa, kuten sydämentahdistimissa, tarkkailulaitteissa ja endoskoopissa, joustavien piirilevyjen käyttö voi saavuttaa monimutkaisia ​​elektronisia toimintoja mukautuessaan laitteiden dynaamiseen muotoon ja pieneen tilaan.

III. Joustavien piirilevyjen edut PCBA -prosessoinnissa

Joustavan piirilevytekniikan käytöllä PCBA -prosessoinnissa on monia etuja, mikä voi parantaa merkittävästi tuotteen kokonaistuloksia ja valmistustehokkuutta.

1. Säästä tilaa: Joustavat piirilevyt voivat saavuttaa korkeamman integroinnin suunnittelussa, vähentää komponenttien asettelutilaa ja säästää siten tuotteen äänenvoimakkuutta. Elektronisiin tuotteisiin, jotka vaativat kompaktia suunnittelua, joustavat piirilevyt voivat parantaa avaruuden käyttöä tehokkaasti.

2. Paranna luotettavuutta: Joustavilla piirilevyillä on erinomainen iskunkestävyys ja tärinänkestävyys. Joustavien ominaisuuksiensa vuoksi ne voivat sopeutua paremmin mekaaniseen rasitukseen ja tärinään, vähentää vikoja, jotka johtuvat perinteisten jäykkien piirilevyjen halkeilusta tai hävittämisestä ja parantavat tuotteiden yleistä luotettavuutta.

3. Yksinkertaista kokoonpanoa: Joustavien piirilevyjen käyttö voi vähentää liittimien ja juotospisteiden lukumäärää ja yksinkertaistaa tuotteiden kokoonpanoprosessia. Tämä ei voi vain parantaa tuotannon tehokkuutta, vaan myös vähentää kokoonpanokustannuksia.

4. Paranna suunnittelun joustavuutta: Joustavat piirilevyt voidaan reitittää monimutkaisissa kolmiulotteisissa tiloissa, mikä tukee monimutkaisempia piirimalleja ja funktionaalista integraatiota. Tämä antaa suunnittelijoille paremman joustavuuden saavuttaa enemmän toimintoja pienemmässä tilassa.

Iv. Joustavan piirilevytekniikan haasteet

Huolimatta joustavan piirilevytekniikan monista eduista, PCBA -prosessoinnissa on edelleen joitain haasteita. Näiden haasteiden ymmärtäminen ja vastaavien toimenpiteiden toteuttaminen on avain tekniikan onnistuneen soveltamisen varmistamiseksi.

1. Kustannusongelmat: Joustavien piirilevyjen valmistuskustannukset ovat suhteellisen korkeat, etenkin kun kyse on korkeasta tarkkuudesta ja monimutkaisista malleista. Suunnitteluvaiheessa vaaditaan kustannusten hallinta sen varmistamiseksi, että projekti on saatu päätökseen budjetin puitteissa.

2. Käsittelyvaikeudet: Joustavia piirilevyjä on vaikea käsitellä, etenkin taivutus- ja taivutusosissa. Erityisiä valmistusprosesseja ja -laitteita tarvitaan sen varmistamiseksi, että prosessin aikana ei tapahdu vikoja.

3. Pitkäaikainen luotettavuus: Vaikka joustavat piirilevyt toimivat hyvin lyhyellä aikavälillä, niiden luotettavuus ja vakaus pitkäaikaisessa käytössä vaatii edelleen huomiota. Tiukkaa testausta ja todentamista tarvitaan niiden suorituskyvyn ja kestävyyden varmistamiseksi pitkäaikaisessa käytössä.

Johtopäätös

Joustavalla piirilevytekniikalla on merkittäviä etujaPCBA -prosessointi, mukaan lukien tilaa säästö, parantunut luotettavuus, yksinkertaistettu kokoonpano ja parannettu suunnittelun joustavuus. Joistakin haasteista huolimatta kohtuullisen suunnittelu- ja käsittelytekniikan avulla sen etuja voidaan hyödyntää täysin vastaamaan nykyaikaisten elektronisten tuotteiden tarpeita korkeaan integraatioon ja pienikokoiseen suunnitteluun. Teknologian jatkuvan edistymisen myötä joustavista piirilevyistä tulee välttämätön ja tärkeä tekniikka PCBA -prosessoinnissa, mikä tarjoaa voimakasta tukea elektronisten tuotteiden innovaatioille ja kehittämiselle.
