Kuinka edistyneet testaustekniikat voivat varmistaa tuotteiden laadun Alarm System PCBA -tehtailla?

Hälytysjärjestelmässä PCB(Printed Circuit Board Assembly) valmistuksen, tuotteiden laadun varmistaminen on ratkaisevan tärkeää. Kehittyneillä testaustekniikoilla on keskeinen rooli tässä prosessissa, ja ne suorittavat kattavat tarkastukset piirilevyille varmistaakseen, että jokainen tuote täyttää suunnittelu- ja laatustandardit. Tässä artikkelissa tutkitaan, kuinka edistyneet testaustekniikat voivat parantaa tuotteiden laatua PCBA-tehtailla.

1. Automatisoitu optinen tarkastus (AOI)

Toiminto ja sovellus

Automated Optical Inspection (AOI) on tekniikka, joka käyttää korkearesoluutioisia kameroita hälytysjärjestelmän PCBA:iden visuaalisiin tarkastuksiin. AOI-järjestelmät voivat nopeasti skannata piirilevyjä tarkistaakseen ongelmien, kuten juotosliitosten, komponenttien sijoittelun ja puuttuvien komponenttien, varalta. Vertaamalla todellisia kuvia tavallisiin kuviin AOI voi havaita vikoja tuotantoprosessin aikana nopeasti.

Edut

AOI-tekniikan edut piilevät sen korkeassa tehokkuudessa ja tarkkuudessa. Manuaaliseen tarkastukseen verrattuna AOI havaitsee pienetkin viat nopeammin ja tarkemmin, eikä se ole herkkä väsymiselle. Tämän ansiosta tehtaat voivat havaita ongelmat varhaisessa vaiheessa tuotantolinjalla, mikä vähentää viallisten tuotteiden määrää.

2. Röntgentarkastus (AXI)

Toiminto ja sovellus

Röntgentarkastustekniikkaa (AXI) käytetään PCBA:n juotosliitosten laadun tarkastamiseen, erityisesti pinnasta vaikeasti havaittavissa olevien vikojen, kuten BGA (ball grid array) juotosliitosten varalta. AXI-järjestelmä käyttää röntgensäteitä tunkeutumaan piirilevyyn ja luomalla kuvia sisäisestä rakenteesta tarkistaakseen juotosliitoksen laadun ja sisäiset viat.

Edut

AXI-tekniikan ensisijainen etu on sen kyky havaita sisäiset juotosliitosvirheet, jotka voivat vaikuttaa piirilevyn pitkäaikaiseen luotettavuuteen. Käyttämällä AXI:ta PCBA-valmistajat voivat varmistaa, että juotteen laatu täyttää standardit, mikä parantaa tuotteen tuottoa ja luotettavuutta.

3. Toiminnallinen testaus

Toiminto ja sovellus

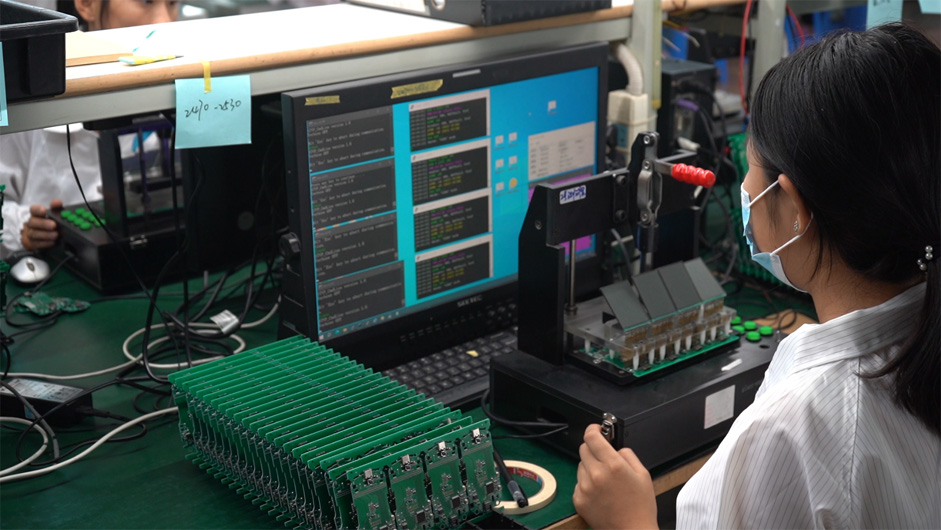

Toiminnallinen testaus on kattava PCBA-hälytysjärjestelmän suorituskykytesti, jolla varmistetaan, että se toimii suunnitteluspesifikaatioiden mukaisesti. Testaus sisältää tyypillisesti sähkötestauksen, signaalitestauksen ja toiminnan varmistuksen. Toiminnallista testausta voidaan suorittaa tuotantolinjan eri vaiheissa, mukaan lukien korttitason testaus ja koko yksikkötestaus.

Edut

Toiminnallisen testauksen avulla valmistajat voivat varmistaa PCBA:n suorituskyvyn todellisissa sovelluksissa ja varmistaa, että kaikki toiminnot toimivat oikein. Tämä testaus voi tunnistaa suunnitteluvirheitä tai tuotantoongelmia ja varmistaa, että tuotteen toiminnallisuus ja suorituskyky vastaavat asiakkaiden vaatimuksia ennen toimitusta. Kattava toiminnallinen testaus auttaa merkittävästi parantamaan tuotteiden tuottoa.

4. Ympäristötestaus

Toiminnot ja sovellukset

Ympäristötestaus simuloi hälytysjärjestelmän piirilevyjen toimintaolosuhteita erilaisissa ympäristöolosuhteissa, mukaan lukien lämpötila, kosteus ja tärinä. Nämä testit arvioivat PCBA:iden vakautta ja luotettavuutta näissä olosuhteissa ja varmistavat niiden oikean toiminnan todellisissa sovelluksissa.

Edut

Ympäristötestaus auttaa tunnistamaan mahdolliset tuoteongelmat äärimmäisissä ympäristöissä, mikä parantaa tuotteen kestävyyttä ja luotettavuutta. Ympäristötestauksella tuotannon aikana tehtaat voivat varmistaa tuotteiden tuoton eri käyttöolosuhteissa, mikä vähentää palautuksia ja korjauskustannuksia.

5. Tilastollisen prosessin ohjaus (SPC)

Toiminnot ja sovellukset

Statistical Process Control (SPC) on tekniikka, joka käyttää tilastollisia menetelmiä tuotantoprosessien seurantaan ja analysointiin. SPC tarkkailee tuotantotietoja reaaliajassa tunnistaakseen ja valvoakseen tuotantoprosessin vaihteluita ja varmistaakseen tasaisen tuotteiden laadun.

Edut

SPC-tekniikan etuna on sen kyky havaita ja korjata tuotantoprosessin poikkeavuuksia nopeasti. Tämä lähestymistapa ei ainoastaan ​​paranna tuotteiden saantoa, vaan myös optimoi tuotantoprosesseja vähentäen romua ja uudelleenkäsittelyä. SPC:n käyttö auttaa säilyttämään vakauden ja johdonmukaisuuden tuotantoprosessissa, mikä parantaa tuotteiden yleistä laatua.

Johtopäätös

Hälytysjärjestelmässä PCBvalmistus, kehittyneet testaustekniikat ovat ratkaisevan tärkeitä tuotteiden laadun varmistamiseksi. Tekniikat, kuten automatisoitu optinen tarkastus (AOI), röntgentarkastus (AXI), toiminnallinen testaus, ympäristötestaus ja tilastollinen prosessinohjaus (SPC), mahdollistavat kattavan PCBA-tarkastuksen ja todentamisen eri näkökulmista. Nämä edistyneet testaustekniikat antavat PCBA-tehtaille mahdollisuuden tunnistaa ja ratkaista tuotantoprosessiin liittyvät ongelmat nopeasti, mikä parantaa tuotteiden laatua ja varmistaa, että tuotteiden laatu vastaa asiakkaiden vaatimuksia. Nämä teknologiat eivät ainoastaan ​​paranna tuotannon tehokkuutta, vaan myös lisäävät tehtaiden kilpailukykyä markkinoilla.
