Autojen PCBA: Systemaattinen suunnittelu luotettavuuspilareista nollavikaiseen valmistukseen

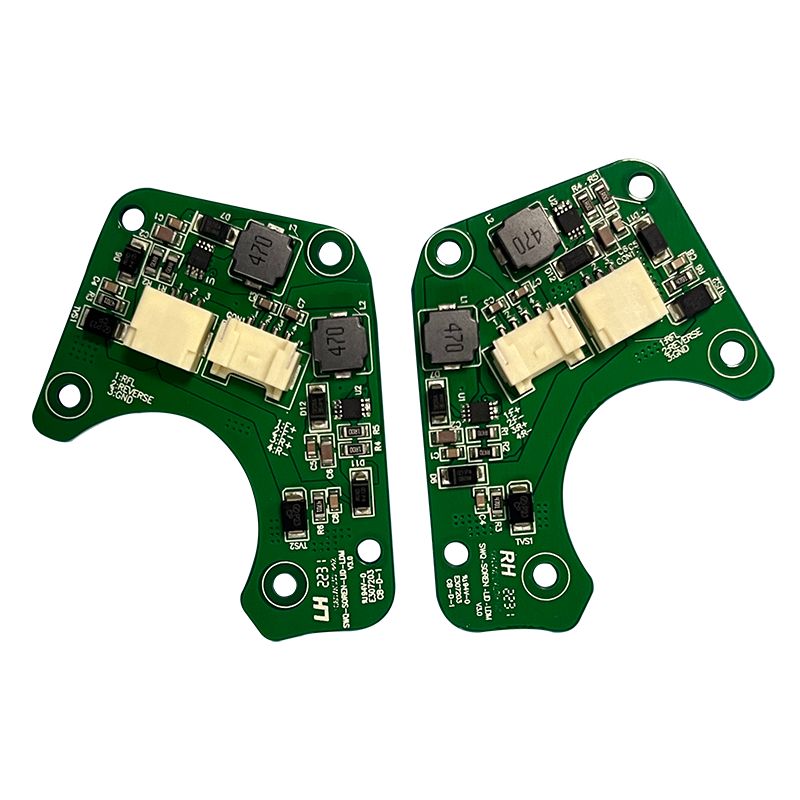

Nykyaikainen auto on läpikäymässä syvällistä muutosta "mekaanisesta tuotteesta" "mobiili älykkääksi päätteeksi". Tässä kehityksessä PCBA (Printed Circuit Board Assembly) - elektronisten ohjausyksiköiden (ECU) fyysisenä kantajana ja sähköisenä yhteenliittämisytimenä - on tullut ajoneuvon suorituskyvyn, turvallisuuden ja toiminnallisten rajojen ratkaiseva tekijä. Toisin kuin kulutuselektroniikassa,Auton PCBAtoimii äärimmäisessä ympäristössä, jolle ovat ominaisia ​​korkeat lämpötilat, voimakas lämpökierto, voimakas tärinä, kosteus ja sähkömagneettiset häiriöt. Sen suunnittelu ja valmistus muodostavat siis tiukan tieteellisen järjestelmän, joka kattaa komponenttien valinnan, prosessin ohjauksen ja koko elinkaaren ajan laadun jäljitettävyyden.

I. Tiukat huippustandardit: AEC-Q:n ja IATF 16949:n rakentama laatuvallihauta

Ajoneuvojen PCBA:n luotettavuus ei johdu vahvistamisesta yhdessä vaiheessa, vaan se perustuu ylhäältä alas pakolliseen standardointijärjestelmään. Näistä AEC-Q-sarja ja IATF 16949 -laatujärjestelmä muodostavat kaksi kulmakiveä.

Automotive Electronics Councilin asettamat AEC-Q-standardit tarjoavat komponenttien sertifiointimääritykset ja tiukat testikynnykset eri komponenttityypeille. Esimerkiksi AEC-Q100 keskittyy integroituihin piireihin (ICs) ja edellyttää niiden läpäisemistä testeistä, kuten lämpötilan syklistä, sähkömigraatiosta ja vikaanalyysistä. AEC-Q200 on kohdistettu passiivisiin komponentteihin (kondensaattorit, vastukset jne.) ja altistaa niille lämpöshokki-, kosteus- ja tärinätestejä varmistaakseen, että niiden suorituskyky pysyy vakaana laajalla lämpötila-alueella -40 °C - +125 °C (ja yli). Kaikki komponentit, jotka eivät ole läpäisseet AEC-Q-sertifiointia, kohtaavat huomattavia esteitä päästäkseen valtavirran autoteollisuuden toimitusketjuihin.

Valmistusjärjestelmän tasolla IATF 16949:2016 on korvannut ISO/TS 16949:n, joka on ainoa autoteollisuuden laadunhallintastandardi. Sen ydintehtävä on viiden ydintyökalun (APQP, PPAP, FMEA, MSA, SPC) pakollinen käyttöönotto suljetun kierron laatuarkkitehtuurin luomiseksi. Erityisesti:

• APQP (Advanced Product Quality Planning) edellyttää DFM (Design for Manufacturability) -tarkistuksia suunnitteluvaiheessa, jotta vältetään ennakoivasti mahdolliset viat, kuten 0201 pienten komponenttien "hautakivi" tai BGA (Ball Grid Array) -tyynyn suunnitteluvirheet.

• PPAP (Production Part Approval Process) vaatii, että prosessikapasiteettiindeksin (Cpk) critical-to-Quality-ominaisuuksille (CTQ) on oltava ≥ 1,67, mikä tarkoittaa, että prosessikapasiteetin on ylitettävä huomattavasti yleiset teollisuusstandardit.

• FMEA (Failure Mode and Effects Analysis) arvioi järjestelmällisesti SMT (Surface Mount Technology) -linjojen mahdollisten vikatilojen riskien prioriteettinumeron (RPN), kuten riittämättömän juotospastan tai BGA:n aukkoja, ja pakottaa korjaamaan toimenpiteitä korkean RPN:n tuotteille.

Suunnittelun ja prosessin kaksoisvarmistus: termisiin, mekaanisiin ja kemiallisiin haasteisiin vastaaminen

Autoteollisuuden PCBA:n kohtaamat fyysiset haasteet keskittyvät kolmeen osa-alueeseen: lämmönhallinta, mekaaninen rasitus ja ympäristökorroosio. Tämä edellyttää yhteistyöinnovaatiota sekä suunnittelussa että valmistusprosesseissa.

1. Lämmönhallinta ja materiaalin valinta Moottoritilojen tai tehoakkujen lähellä sijaitsevien piirilevyjen on kestettävä pitkiä korkeita lämpötiloja. Lämpövaurioiden vähentämiseksi suunnittelijat asettavat etusijalle substraatit, joissa on korkea Tg (lasittumislämpötila ≥ 170 °C) FR-4-materiaaleja tai polyimidiä, mikä estää piirilevyä pehmentymästä ja muodonmuutosta lämmön vaikutuksesta. Suuritehoisille komponenteille on otettu käyttöön metalliydinpiirilevyt (MCPCB) tai lämpöläpiviennit yhdistettynä jäähdytyselementteihin lämmönpoistoreittien optimoimiseksi. Lisäksi PECVD (Plasma-Enhanced Chemical Vapor Deposition) plasmapinnoitteet, jotka ovat termisesti läpinäkyviä, tarjoavat molekyylitason suojan estämättä lämmön haihtumista, joten ne sopivat erityisen hyvin pienikokoisiin ja suuritehoisiin sovelluksiin, kuten verkkotunnuksen ohjaimiin.

2. Mekaaninen tärinänsuojaus ja liitännän vahvistaminen Tärinä on ensisijainen syy juotosliitoksen väsymiseen. Suunnitteluohjeet noudattavat DFM-periaatteita: vältä suurten raskaiden komponenttien sijoittamista jännityskeskittymisalueille ja aseta SMT etusijalle läpireikien komponenttien sijaan juotosliitoksen jännityksen vähentämiseksi. Tärinälle herkkiä BGA-pakkauksia varten toteutetaan Underfill-prosessi eli sirun alla olevan aukon täyttäminen liimalla jännityksen jakamiseksi. Tämä voi parantaa iskun luotettavuutta useilla suuruusluokilla. Lisäksi puristussovitusstandardit, kuten IPC-9797A, antavat liittimien luotettavuutta koskevat tiedot tärinäympäristöissä.

3. Muodollinen pinnoite ja korroosiosuojaus Kosteus, suolasuihku ja kemialliset epäpuhtaudet aiheuttavat pitkäaikaisia korroosiouhkia PCBA:lle. Mukautetun pinnoitteen valikoiva levitys on vakiokäytäntö. Antureiden tai suurtaajuisten signaalilinkkien tapauksessa perinteiset pinnoitteet voivat kuitenkin vaikuttaa signaalin eheyteen tai lisätä lämpövastusta. Tällaisissa tapauksissa nanoteknologiaan perustuvat molekyylitason pinnoitteet (esim. P2i:n plasmapinnoitteet) tarjoavat ylivoimaisen ratkaisun, joka suojaa kondensaatiolta impedanssiominaisuuksia muuttamatta. Suuritiheyksisille BGA-alueille luotetaan AXI:n (Automated X-ray Inspection) seurantaan juotteen tyhjennysnopeuden (yleensä vaaditaan olevan <25 %), jotta vältetään huokoset muodostumasta korroosion tai halkeamien leviämisen alkulähteiksi.

Nollavikavalmistus: Suljetun silmukan 3D SPI - MES täydellinen jäljitettävyys

Autoteollisuuden PCBA-valmistuksen ydintavoite on lähestyä "nollavirhettä". Tämä tavoite saavutetaan pitkälle automatisoidulla tarkastuksella ja reaaliaikaisella prosessiohjauksella.

Kriittisessä SMT-vaiheessa – juotospastatulostuksessa – tilastot osoittavat, että 60–70 % vioista johtuu tulostuksen poikkeamista. Tämän ratkaisemiseksi johtavat tuotantolinjat ottavat käyttöön 3D SPI:n (Three-Dimensional Solder Paste Inspection) ja tulostimeen yhdistetyn suljetun silmukan palautejärjestelmän. Kun SPI havaitsee trendipoikkeaman juotospastan tilavuudessa tai korkeudessa, järjestelmä hienosäätää automaattisesti vetolastan painetta tai kaavaimen vapautusnopeutta ilman manuaalista puuttumista. Tämä mekanismi pitää kriittisten parametrien Cpk:n vakaasti yli 1,67:n. Seuraavissa vaiheissa:

• AOI (Automated Optical Inspection) havaitsee visuaaliset viat, kuten komponenttien siirtymät ja sillat.

• ICT (In-Circuit Testing) käyttää anturin koskettimia sähköisten vikojen, kuten oikosulkujen ja vastustoleranssien, nopeaan seulomiseen.

• FCT (Functional Circuit Testing) simuloi todellisia käyttöolosuhteita (esim. 12 V/24 V:n virranvaihteluita) varmistaakseen PCBA:n toimivuuden.

Ratkaisevaa on, että päästä-päähän jäljitettävyydestä ei voida neuvotella. IATF 16949 -standardin mukaisesti Manufacturing Execution System (MES) sitoo kunkin komponentin eränumeron, sijoitusparametrit, uudelleenvirtauslämpötilaprofiilit ja jopa röntgenkuvat PCBA:n lopulliseen laserkaiverrettuun ainutlaatuiseen UID:hen. Kenttävian sattuessa koko tuotantohistoria voidaan hakea 60 sekunnissa, mikä mahdollistaa tarkan eristämisen ja perussyyanalyysin. Tämä jäljitettävyysominaisuus on myös yhä tärkeämpi "korjausoikeus" -määräysten tukemisen kannalta.

Sovellusten kerrostaminen ja järjestelmäintegrointi

Autojen PCBA-sovellukset kattavat useita alueita, kehon ohjauksesta ja voimansiirrosta älykkäisiin ohjaamoihin ja autonomiseen ajoon. Jokainen skenaario asettaa erilliset prioriteetit:

• Body Domain (BCM, Body Control Module): Korostaa I/O-ohjausta ja alhaista virrankulutusta, ja kustannusherkkyys vaatii tasapainoisia suojatoimenpiteitä.

• Voimansiirto- ja turvallisuusalueet (ABS/ESP, lukkiutumaton jarrujärjestelmä/elektroninen ajonvakautusohjelma): Vaadivat erittäin suurta vastenopeutta ja äärimmäisen ympäristön sietokykyä, mikä edellyttää korkealaatuisia AEC-Q100-IC:itä ja vahvistettua redundanssisuunnittelua.

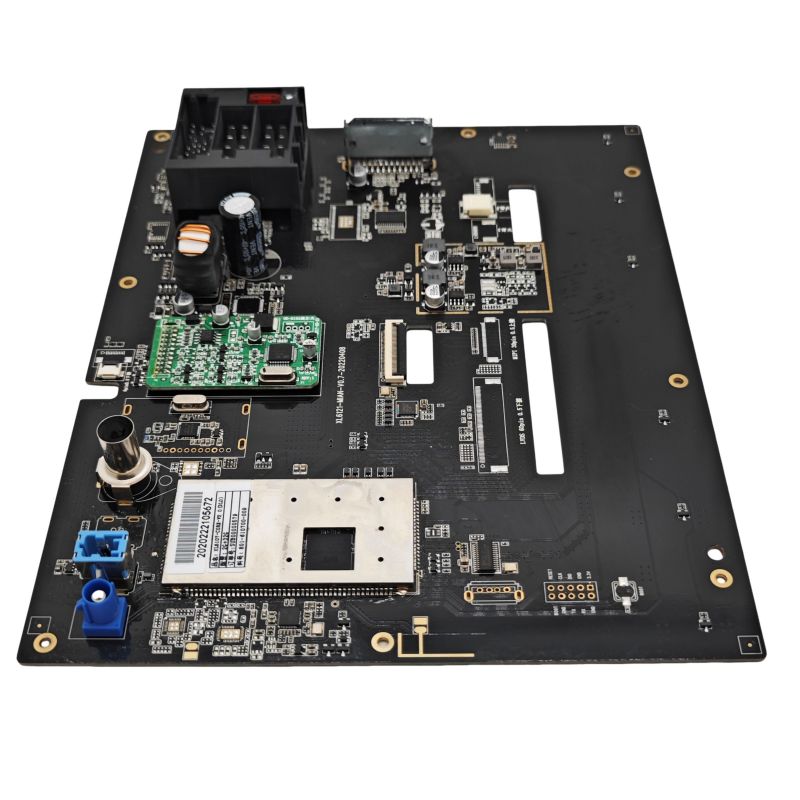

• Infotainment Domain: Asettaa etusijalle nopean signaalinsiirron (esim. HDMI, LVDS) ja sähkömagneettisen yhteensopivuuden (EMC), hyödyntäen usein HDI:tä (High-Density Interconnect) tai jäykkää flex-tekniikkaa signaalin eheyden optimoimiseksi.

Auton PCBAon pohjimmiltaan determinismin tiedettä. Se asettaa tiukat standardit AEC-Q:n ja IATF 16949:n avulla luotettavien geenien suodattamiseksi niiden lähteellä. se antaa laitteistolle kestävyyttä ankaria ympäristöjä vastaan ​​erityisillä lämpöön, tärinään ja korroosioon kohdistuvilla suunnitteluilla ja prosesseilla; ja se lukitsee lähes nollavirheen prosessin johdonmukaisuuden massatuotannossa suljetun kierron SPC:n, AOI/röntgentarkastuksen ja MES-jäljitettävyyden avulla. Kun autoteollisuuden E/E (Electrical/Electronic) -arkkitehtuurit kehittyvät kohti keskitettyjä laskentaalustoja, PCBA:n ei tarvitse ainoastaan ​​ottaa huomioon suurempia laskentatiheyksiä, vaan myös saavuttaa redundanssin ja vikojen ennustettavuus toiminnallisen turvallisuuden puitteissa (ISO 26262). Tämän alan teknologiset innovaatiot ohjaavat edelleen autoteollisuutta kohti turvallisempia, älykkäämpiä ja luotettavampia näköaloja.
