Maadoituskuppien ja ruuvijätteiden välttäminen: Suunnitteluohjeet erittäin luotettaville moottorinohjauspiirilevyille

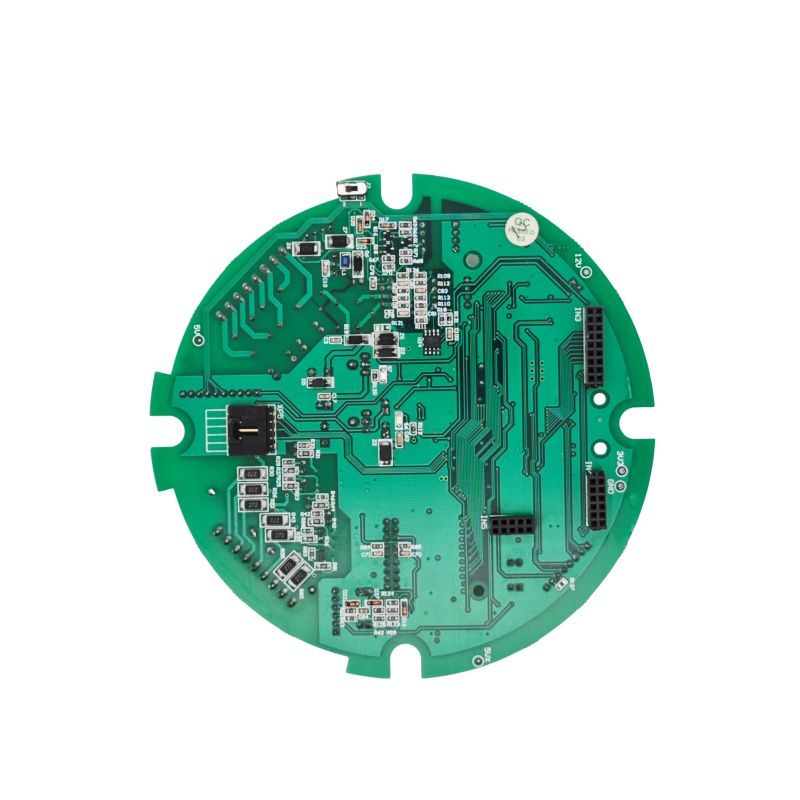

Moottorin ohjaus PCBA (Printed Circuit Board Assembly) on tarkan liikkeenohjauksen ydin teollisuusautomaatiossa, robotiikassa, uusissa energiaajoneuvoissa ja älykkäissä kodinkoneissa. Tämä käytännöllinen opas yhdistää keskeiset oivallukset arkkitehtuurin valinnasta, piirilevyjen asettelusta, kokoonpanosta ja todentamisesta, auttaen insinöörejä ja tuotepäälliköitä välttämään yleisiä sudenkuoppia ja varmistamaan sujuvan siirtymisen prototyypeistä suuriin tuotantomääriin.

1. Suunnitteluvaihe: Arkkitehtuuri ja komponenttien valinta

1.1 Mukautetut vs. standardiratkaisut

Arvioi projektin alussa, haluatko ottaa käyttöön mukautetun PCBA:n vai valmiin vakiomoduulin. Vaikka mukautettu PCBA aiheuttaa korkeammat NRE (Non-Recurring Engineering) -kustannukset, se mahdollistaa optimoinnin tietyille moottorityypeille – kuten BLDC, stepper tai servo – ja tarkat suorituskykytavoitteet (esim. nopeuden/vääntömomentin tarkkuus ±0,5 prosentin rajoissa). Räätälöidyt ratkaisut tarjoavat myös erinomaisen järjestelmän integroinnin tehokkuuden (usein yli 95 %) ja pitkäaikaisen luotettavuuden vaativissa käyttöolosuhteissa.

1.2 Ydinpiirisarja ja topologian valinta

• Prosessori: 32-bittinen MCU, jossa on omat moottoria ohjaavat oheislaitteet (esim. ARM Cortex-M4 -ydin), on erittäin suositeltavaa, jotta voidaan käsitellä laskennallisesti intensiivisiä algoritmeja, kuten Field-Oriented Control (FOC) reaaliaikaisella vasteella.

• Driver ja Power Stage:

• Korkean integroinnin malleissa valitse täysin integroidut BLDC-ohjainpiirit (esim. TI MCF831xC -sarja), joissa yhdistyvät gate-ajurit ja teho-FETit. Tämä yksinkertaistaa ulkoisia piirejä, mutta vaatii huolellista irrottamista – vähintään viisi kriittistä kondensaattoria (VM-PGND, CPH-CPL jne.) on sijoitettava datalehteen vakaan toiminnan varmistamiseksi.

• Suuritehoisissa sovelluksissa (esim. > 50 A) suositaan erilliset MOSFETit/IGBT:t, joissa on omat porttiohjaimet. Harkitse laajakaistaisia ​​laitteita (SiC tai GaN) korkeampien kytkentätaajuuksien ja pienempien häviöiden saavuttamiseksi.

2. PCB-asettelu: Melunvaimennus- ja lämmönhallinnan taide

Moottorin ohjauskortti on luonnostaan sekasignaalia ja tehoa kuluttava kokoonpano. Huono asettelu on suurin syy EMC-häiriöihin ja kenttäpalautuksiin.

2.1 Piirin osiointi- ja maadoitusstrategia (kriittinen)

Kultainen sääntö: Eristä virtamaa fyysisesti signaalin maadosta.

• Vyöhykejako: Jaa piirilevy kolmeen erilliseen alueeseen:

• Meluinen vyöhyke: Tehon invertteri, releet ja portin ohjaussilmukat.

• Digital Zone: MCU, tiedonsiirtoliitännät (CAN, UART, SPI).

• Analoginen vyöhyke: Virran/jännitteen tunnistus, enkooderi/resolveritulot. Pidä korkeataajuiset PWM-jäljet ​​poissa herkistä analogisista palautereiteistä.

• Maadoituksen toteutus:

• Ota käyttöön yhden pisteen maadoitus tai jaetun maatason lähestymistapa.

• Liitä digitaalinen ja analoginen maadoitus yhteen pisteeseen lähellä ADC-viittausta.

• Eristä tehon maadoitus (meluisa) ja liitä se järjestelmän tähti-maapisteeseen matalaimpedanssista reittiä pitkin, estäen suuria transienttivirtoja korruptoimasta ohjaussignaaleja.

• Pinoamissuositus: 4-kerroksinen levy on ihanteellinen, kun budjetti sallii. Käytä ensisijaisen komponentin puolen viereisiä maadoituskerroksia alhaisen induktanssin paluureittien ja sisäisen suojauksen aikaansaamiseksi. Käytä 2-kerroksisissa malleissa laajaa tulvimista ja pidä sähköjäljet ​​mahdollisimman lyhyinä ja leveinä.

2.2 Tehosilmukat ja lämpöhäviö

• Jäljyn leveys ja silmukkaalue: DC-väylän ja kolmivaiheisten lähtöjälkien on oltava lyhyitä ja leveitä kestämään korkean di/dt:n. Porttiohjauksen signaaliparien tulisi kulkea rinnakkain ja lähellä vastaavia MOSFET-lähdeliittimiä loisen induktanssin minimoimiseksi.

• Lämmönhallinta: Käytä lämpöläpivientiä johtamaan tehokkaasti lämpöä virtalaitteista kuparitason sisätasoihin tai alimman kerroksen jäähdytyselementtityynyihin. Kiinnitä juotosmaskin aukot (kuparilla näkyvillä) voimakkaille virtareiteille mahdollistaaksesi lisäjäähdytyselementin kiinnityksen.

3. Kokoonpano ja valmistus: Unohdettu mutta kriittiset yksityiskohdat

3.1 Supply-chain Resilience BOM-suunnittelussa

Ennen BOM (Bill of Materials) viimeistelyä, suorita toimitusriskin arviointi pitkäkestoisille tuotteille, kuten MCU:ille ja viestintälähetin-vastaanottimille. Varaa mahdollisuuksien mukaan asetteluun nastayhteensopivia vaihtoehtoisia jalanjälkiä, jotta vältät yhden lähteen toimittajan häiriöiden aiheuttamat tuotannon pysähtymiset.

3.2 Ruuvikiinnityksen puhtaus (usein, mutta huomiotta jätetty vikatila)

Moottoriohjaimen PCBA-kokoonpanon aikana ruuvien kuljettama metalliroskat ovat piilotettu tappaja, joka aiheuttaa oikosulkuja ja eristyksen heikkenemistä.

• Riski: Värähtelevistä ruuvisyöttölaitteista tulevat metallihiukkaset voivat pudota suuritiheyksisille IC-nasteille tai vierekkäisten jälkien väliin, mikä johtaa ajoittaisiin vioihin tai välittömiin oikosulkuihin virran kytkemisen yhteydessä.

• Vastatoimenpiteet:

• Korvaa perinteiset tärykulhosyöttimet porrassyöttölaitteilla minimoidaksesi kitkan aiheuttaman hiukkasten muodostumisen.

• Ota käyttöön pölynpoistoasema välittömästi ennen kiinnitysvaihetta.

• Käytä älykkäitä sähköruuvitaltaita, joissa on reaaliaikainen vääntömomentin ja kulman valvonta estääksesi alikiristyksen (kelluvan) tai kierteen irtoamisen.

4. Testaus ja validointi: "Does It Spin?"

1. Toiminnallinen testi (FCT): Tarkista kuormitetuissa olosuhteissa ylivirta- ja ylikuumenemissuojan vasteaika – esimerkiksi varmistamalla, että ohjaimen sammutus laukeaa <10 µs:n sisällä. Vahvista myös dynaaminen tehonvähennyslogiikka jännitteen laskujen aikana.

2. Sähkömagneettisen yhteensopivuuden (EMC) ennakkovaatimustenmukaisuus: Johtuvat ja säteilypäästöt (CE/RE) ovat yleisiä kipukohtia. Jos vikoja ilmenee, tarkista ensin, onko tehotuloon asetettu oikein mitoitettu TVS-diodi ja yhteismoodikuristin, ja optimoi PWM-kytkennän kiertonopeus säätämällä hilavastuksia.

3. Pitkäaikainen luotettavuus: Suorita lämpökierto- ja jatkuvakäyttötestit varmistaaksesi juotosliitoksen eheyden ja komponenttien alenemisen korkeimmissa ympäristön lämpötiloissa.

Luotettavan suunnittelunMoottorin ohjaus PCBAon pohjimmiltaan kolmikulmainen kompromissi sähköisen suorituskyvyn, termodynamiikan ja sähkömagneettisen yhteensopivuuden välillä. Jokainen päätös – selkeästä piirien jakamisesta ja kurinalaisesta maadoituksesta tiukkaan kokoonpanon puhtauden hallintaan – määrittää tuotteen pitkän aikavälin vakauden haastavissa teollisuusympäristöissä. Toteuttamalla tässä oppaassa kuvatut strategiat voit merkittävästi vähentää vikatiheyttä, lyhentää kehitysjaksoja ja parantaa moottorin ohjausjärjestelmäsi yleistä kestävyyttä.
