Pelikonsolin PCBA:n hallitseminen: täydellinen suunnitteluohje

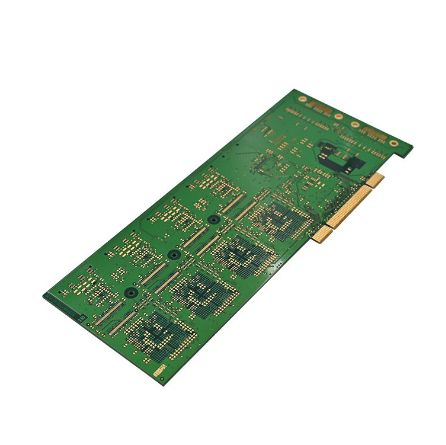

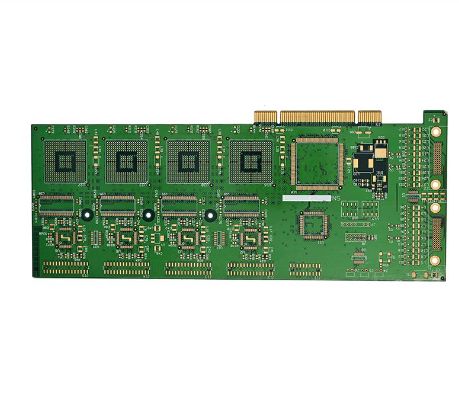

Pelikonsolin PCBA (Printed Circuit Board Assembly) on sen "sydän" – se kuljettaa prosessorin, muistin, näytönohjaimet ja kaikki oheisliitännät. Olitpa rakentamassa retro-kämmenlaitetta tai modernia kannettavaa pelilaitetta, tämä opas opastaa sinut koko prosessin läpi.

Suunnittele ensin: Määritä pelikonsoli

Kun panostat aikaa suunnitteluun ennen juotosraudan hankkimista, säästät sinut monilta päänsärkyltä tiellä.

1. Määritä tavoitteesi ja ydinmäärittelysi

Mieti selkeästi, millaisen pelikonsolin haluat rakentaa:

• Retro-tyyli: Käyttää 8- tai 16-bittisiä emuloituja pelejä, alhainen suorituskykyvaatimus, sopii erinomaisesti aloittelijoille. Tyypillinen esimerkki on Arduboy-yhteensopiva laite, joka käyttää 16 MHz:n ATmega32u4:ää ja joka käyttää 128×64 OLED-näyttöä.

• Moderni tyyli: Käyttää Linuxia, emuloi PSP:tä tai korkeamman tason järjestelmiä. Tämä vaatii tehokkaamman ytimen – esimerkiksi Raspberry Pi 3B+:n, jossa on 7 tuuman IPS-näyttö, sekä erilliset virranhallinta- ja laajennuspainikelevyt.

2. Valitse ydinkomponentit

Tässä on tyypillinen materiaaliluettelo apelikonsoli PCBA:

Ammattilaisen vinkki: Tarkista aina kaikkien komponenttien jännite- ja logiikkatasot (3,3 V vs. 5 V), jotta ne voivat kommunikoida oikein.

Piirisuunnittelu ja prototyypit

Kun suunnittelu on valmis, siirryt PCBA-kehityksen ytimeen – suunnitteluun ja valmistukseen.

1. Kaavio ja piirilevyasettelu

Käytä EDA-työkalua (KiCad, Altium Designer, EAGLE) suorittaaksesi seuraavat asiat:

• Piirrä kaavio: Liitä prosessori, näyttö, painikkeet, tallennustila ja virranhallinnan IC-nastat oikein.

• Piirilevyn asettelu: Aseta pääprosessori lähelle näyttöliitintä lyhentääksesi nopeita signaaliteitä. Tee virta- ja maajäljet ​​leveämmäksi ja käytä kiinteää maatasoa sähkömagneettisten häiriöiden (EMI) vähentämiseen.

• Suorita DRC: Suorita suunnittelusääntötarkistuksia varmistaaksesi, että jälkileveydet ja välykset vastaavat valmistajasi kykyjä.

2. Prototyyppien ja materiaalien valmistelu

Vie Gerber-tiedostot ja lähetä ne PCB-tehtaalle prototyyppiä varten. Aloita sillä välin komponenttien hankinta. Huomaa, että erikoispiirien ja liittimien toimitusajat voivat olla 12–24 viikkoa, joten suunnittele etukäteen.

 PCBA-kokoonpano – juottaminen ja asennus

Kun olet saanut paljaan piirilevyn, on aika juottaa ja koota. Valitse taitotasosi sopiva menetelmä.

1. SMT-komponenttien juottaminen (pinta-asennus)

Pienille SMD-osille, kuten vastuksille ja kondensaattoreille, ammattimainen prosessi käyttää pick-and-place + uudelleenvirtausjuottoa. Tee-se-itse-skenaariossa voit:

• Käsin juottaminen: Aseta osa pinseteillä, lämmitä tyyny ja tappi rautakärjelläsi ja syötä juotoslanka.

• Reflow: Levitä juotospasta tyynyille, aseta komponentit ja kuumenna piirilevyä keittolevyllä, kunnes tahna sulaa (~190 °C).

2. THT-komponenttien juottaminen (läpireikä)

Painikkeet, paristojen pidikkeet, tappien otsikot ja vastaavat osat asetetaan yläpuolelta ja juotetaan alapuolelta.

Juotosvinkkejä:

• Juota ensin lyhyemmät komponentit (vastukset, kondensaattorit), sitten korkeammat (otsikot, pistorasiat).

• Aseta raudan lämpötila ~300°C:een ja pidä jokainen liitos lämmitettynä alle 5 sekuntia, jotta osa tai tyyny ei vaurioidu.

• Kiinnitä huomiota LEDien, elektrolyyttikondensaattorien ja akkujohtojen napaisuuteen (punainen = positiivinen, musta = negatiivinen).

Laiteohjelmisto ja ohjelmisto

Kun laitteisto on koottu, konsoli on vain "runko" – se tarvitsee laiteohjelmiston elääkseen.

1. Kehitysympäristön määrittäminen: Asenna Arduino IDE, Raspberry Pi OS tai vastaavat työkaluketjut valitsemaasi prosessoriin. Jos kyseessä on Arduino Pro Micro -pohjainen projekti, asenna Arduboy2-kirjasto.

2. Kirjoita/flash-laiteohjelmisto: Laiteohjelmisto käsittelee laitteiston alustuksen, lukee painikkeiden syötteitä, ohjaa näyttöä ja ajaa pelilogiikkaa. Aloittelijoiden tulisi aloittaa avoimen lähdekoodin projekteista (kuten Arduboy-pelikirjastoista) oppiakseen siirtämään pelejä.

3. Lataa pelejä: Jos käytät konsoleita, joissa on microSD-tuki, aseta pelin ROM-tiedostot kortille; laiteohjelmisto lukee ja suorittaa ne sieltä.

Testaus ja todentaminen

Tämä on laadunvarmistusvaihe – älä koskaan ohita sitä.

1. Virran ennakkotarkastus: Tarkista yleismittarilla, onko virran ja maan välillä oikosulkuja. Tarkista kaikkien osien napaisuus ja suunta.

2. Käynnistystesti: Kytke ensin virta ilman pääpiiriä ja varmista, että jokainen virtakisko (esim. 3,3 V, 5 V) tuottaa oikein. Asenna sitten prosessori ja testaa perustoiminnot.

3. Toimintatesti: Testaa painikkeiden tulot, näytön lähtö, ääni ja lataus yksitellen. Käytä testikoodia, joka käy läpi jokaisen funktion varmistaaksesi, että jokainen rivi toimii.

4. Pelitesti: Käytä peliä jatkuvasti 15–30 minuuttia. Tarkkaile näytön vakautta, painikkeiden reagointikykyä ja yleistä lämpötilan nousua.

Kehittyneet vinkit ja yleiset sudenkuopat

• Lämpösuunnittelu: Suorituskykyiset ytimet (esim. Raspberry Pi) tuottavat merkittävästi lämpöä – huomioi jäähdytyselementit tai tuuletusaukot sekä piirilevyasettelussa että kotelointisuunnittelussa.

• EMI (Electromagnetic Interference): Käytä nopeille digitaalisille signaaleille differentiaalipareja ja ympäröi ne maajäljillä kohinan vähentämiseksi.

• DFM (Design for Manufacturability): Jos suunnittelet pientä tuotantoa, ota yhteyttä PCBA-tehtävään suunnitteluvaiheessa varhaisessa vaiheessa varmistaaksesi, että layout vastaa heidän tuotantokykyään.
