Kuinka Dash Cam PCBA -kehitys kehittyy: sirujen valinnasta massatuotantoon

2026-08-03 - Jätä minulle viesti

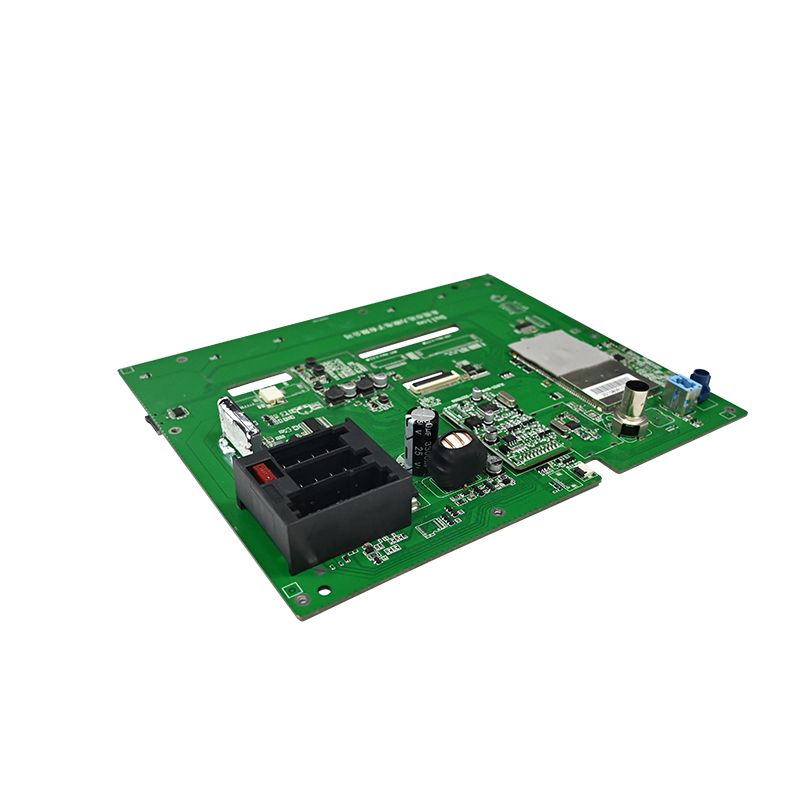

Kojekameran ytimessä ei määritä sen linssi tai kotelo, vaan sePCBA(Print Circuit Board Assembly). Aseta piirisarja oikeaan ja lauta vakaa, ja olet jo voittanut puolet taistelusta. Tässä on todellisen alan kokemuksen perusteella selkeä opas, joka kattaa piirisarjan valinnan, piirien suunnittelun, valmistuksen ja testauksen.

1. Piirisarjan valinta: Valitse ensin "aivot" ja rakenna sitten sen ympärille

Pääprosessori on PCBA:n sydän. Kun tämä on päätetty, loput piiristä, kustannuksista ja suorituskyvystä on suurelta osin asetettu. Tällä hetkellä valtavirran vaihtoehdoilla on jokaisella omat vahvuutensa:

  • Ambarella: Tunnettu erinomaisesta kuvankäsittelystä, erinomaisesta kuvanlaadusta ja korkeasta koodaustehokkuudesta. Ihanteellinen huippuluokan 4K-kojekameraan, mutta kehitys on monimutkaista ja materiaalimateriaalikustannukset ovat korkeammat.

  • Novatek: Määrällisesti markkinajohtaja. Tarjoaa erinomaista vastinetta rahalle, ja vaihtoehdot vaihtelevat lähtötasosta huippuluokkaan (tukee 4K:ta, HDR:ää). Usein paras valinta massatuotantoon.

  • Muut (Hisilicon, Allwinner jne.): Käytetään tietyillä markkinoilla tai hintaherkissä tuotteissa.

Älä katso vain resoluutiota. Arvioi todelliset tarpeesi: Tukeeko se etu- ja takakaksoistallennusta? Miten suorituskyky heikossa valaistuksessa on? Tarvitsetko ADAS- tai AI-ominaisuuksia? Nämä määrittävät tarvittavan laskentatehon ja ISP:n (Image Signal Processor) -ominaisuudet.

Kun pääprosessori on valittu, kiinnitä huomiota näihin tärkeimpiin oheislaitteisiin:

  • Virranhallinta: Autojen teho on tunnetusti meluisa (9V–16V ohimenevin piikkein). Sinun on käytettävä laajatuloista DC-DC-muunninta, jossa on ylijännite-, ylivirta- ja käänteisnapaisuussuoja. Jos pysäköintitilaa tarvitaan, lisää matalajännitteisen tunnistus-/suojapiiri estääksesi auton akun tyhjenemisen.

  • Kuvasensori: Sony IMX -sarja (esim. IMX335) on yleinen valinta. Varmista, että MIPI CSI -liitäntä sopii hyvin pääprosessoriin.

  • Tallennus: Käytä eMMC:tä laiteohjelmiston tallentamiseen ja TF-korttipaikkaa videoiden tallentamiseen. Korttipaikassa on oltava ESD-suojaus.


2. Piirisuunnittelun perusasiat: Häiriöiden esto ja lämmönhallinta ovat keskeisiä haasteita

Kojelautakamerat istuvat tuulilaseilla, paistavat kesäauringossa ja jäätyvät talvella, ja ne kestävät jatkuvaa tärinää. Tämä vaatii PCBA:lta erittäin suurta vakautta ja luotettavuutta. Suunnitteluvaiheessa on käsiteltävä kahta kriittistä asiaa:

2.1 Lämmönhallinta (lämmön hajoaminen)

4K-videotallennuksen aikana prosessori ja anturi tuottavat merkittävää lämpöä suljetussa kotelossa. Huono lämmönhallinta johtaa järjestelmän kaatumisiin, kuvien artefakteihin ja komponenttien vanhenemisen nopeutumiseen. Tehokkaita ratkaisuja ovat mm.

Suuri kupari valuu pääprosessorin alle, ja tiheät lämpöläpiviennit yhdistävät sisä- ja alakerroksen kuparikerrokseen lämmön levittämiseksi.
Strateginen komponenttien sijoitus lämmönlähteiden tasaiseen jakautumiseen ja paikallisten hotspottien välttämiseen.
Suunnittele PCBA hyödyntämään metallikoteloa tai erityisiä lämmönlevittimiä passiiviseen jäähdytykseen.

2.2 Signaalin eheys ja EMI/EMC

Nopeat signaalit (MIPI, DDR) ja RF-signaalit (Wi-Fi, GPS) on tiivistetty pienelle taululle. Ilman huolellista suunnittelua häiriöt aiheuttavat kuvakohinaa, kehysten putoamista tai signaalin menetystä.

Impedanssin ohjaus: Laske ja säädä tarkasti 100 Ω differentiaaliimpedanssia MIPI:lle, USB:lle ja muille nopeille differentiaalipareille ja 50 Ω yksipäistä impedanssia muille kriittisille jälkille.
Pituussovitus: Differentiaaliparien ja DDR-tietoryhmien pituuden on oltava täsmällinen (±10 mailin tarkkuudella) oikean ajoituksen varmistamiseksi.
Vartijajäljitys: Reititä maajäljet kriittisten signaalien (kello, I2C, ääni, video) rinnalle ja lisää ompeleita eristämään.
Layer Stackup: Käytä 4- tai 6-kerroksista piirilevyä, jossa on kiinteä maataso ja kiinteä tehotaso. Ohjaa nopeat signaalit sisäkerroksille käyttääksesi tasoja suojana.

Lisäksi sijoita aina TVS-diodit tuloliittimiin ESD-suojausta varten, lisää ferriittihelmiä ja kondensaattoreita tehotuloon suodatusta varten ja käytä yhden pisteen erotusta analogisten ja digitaalisten maatasojen välillä. Nämä ovat yksinkertaisia, mutta erittäin tehokkaita tekniikoita.


3. Valmistus ja laadunvalvonta: Portinvartijat ennen massatuotantoa

Hyvä suunnittelu on vain puoli tarinaa. Luotettavan PCBA:n toimittamiseksi perusteellisista valmistus- ja testausprosesseista ei voida neuvotella.

  • SMT Assembly and AOI Inspection: Hyvämaineiset tehtaat käyttävät 3D SPI:tä juotospastan laadun tarkastamiseen, nopeita keräilykoneita BGA- ja 0402-komponenteille ja AOI (Automated Optical Inspection) juotosvirheiden (sillat, kylmäliitokset, puuttuvat komponentit) havaitsemiseen.

  • FCT (Functional Circuit Test): Simuloi todellista kojelautakameran toimintaa käynnistämällä PCBA ja testaamalla kaikkia toimintoja: tallennusta, ääntä, GPS-signaalin hankintaa, painikkeen vastetta ja näytön lähtöä.

  • Palamistesti (ikääntymistesti): Käytä PCBA:ta jatkuvasti useista kymmeniin tunteihin korkean lämpötilan ja korkean kosteuden kammiossa. Tämä paljastaa piilevät viat (kuten ajoittaiset juotosliitokset tai termisesti epävakaat komponentit) ja on kriittinen askel pitkän aikavälin luotettavuuden varmistamisessa.



Luotettavan rakentaminenkojelautakamera PCBAon järjestelmällinen suunnittelutyö. Se on tasapainoilu – suorituskyvyn, kustannusten, fyysisen koon, lämpöhäviön ja pitkän aikavälin luotettavuuden välisen makean pisteen löytäminen. Käsittelemällä nämä käytännön näkökohdat etukäteen voit välttää monia yleisiä sudenkuoppia ja virtaviivaistaa tietäsi menestyksekkääseen tuotelanseeraukseen.
