Kuinka lämpötilansäätimen PCBA-valmistus määrittää lämpöstabiilisuuden kriittisissä sovelluksissa?

1. Miksi lämpöstabiilisuus on tuotannon tulos

Lämpötilansäädin arvioidaan usein sen asetusarvon tarkkuuden perusteella tietolomakkeessa, mutta kenttäkäyttäytymistä ohjaavat fyysiset muuttujat, jotka otetaan käyttöön kokoonpanon aikana. Juotosaukot lisäävät lämmönkestävyyttä. Likaantuminen luo vuotoreittejä, jotka muuttavat analogisia lukemia. Kuparijakauma anturin lähellä voi muuttaa levyn itse lämmönlevittimeksi. Jokainen näistä ehdoista on valmistusallekirjoitus, ei ohjelmisto-ongelma.

Ero ±0,5 °C:n ja useita asteita ajautuvan säätimen välillä jäljitetään usein prosessikuriin. Tarkkuuslämpöohjauslevyjen tutkimus osoittaa, että usean ampeerin tehojäljet ​​on mitoitettava riittävästi kuparia ja pidettävä fyysisesti erillään anturin paluureitistä; muuten paikallinen kuumennus ja IR-pudotus turmelevat mittauksen ennen kuin signaali saavuttaa ADC:n. Samalla tavalla lämpöpoistoleikkaukset, kapeat anturijäljet ​​ja tahallinen etäisyys suurvirtakomponenteista luovat "termisesti rehellisen" vyöhykkeen anturielementin ympärille, jotta se reagoi järjestelmän lämpötilaan eikä levyn sisäiseen lämpövirtaukseen.

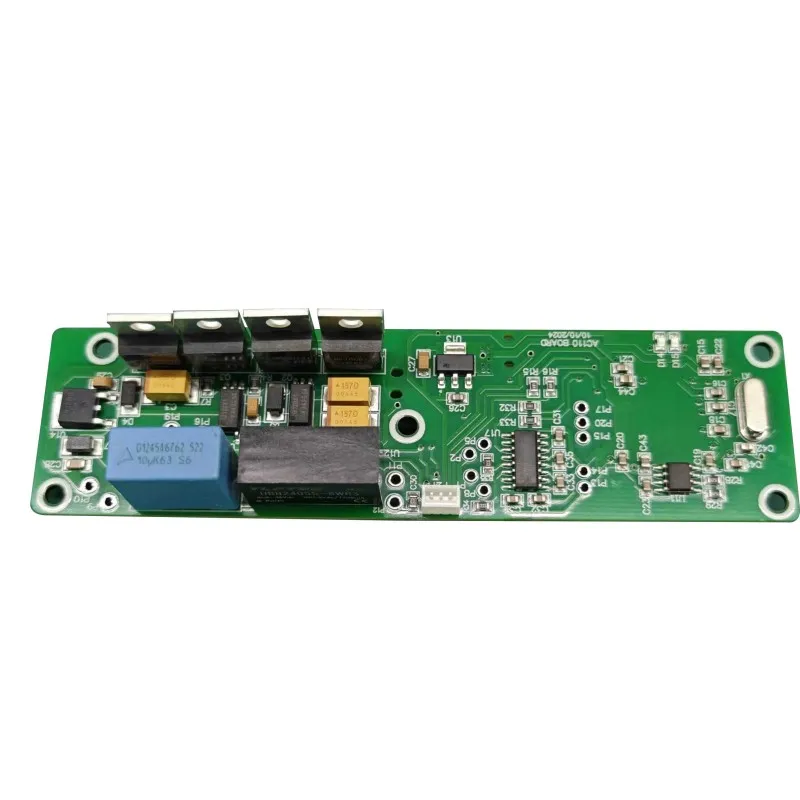

Tästä syystä lauseLämpötilan säädin PCBAkuvaa enemmän kuin asuttu taulu. Se kuvaa ohjattua lämpöjärjestelmää, jonka mittausketju, tehoaste ja suojapiirit on suunniteltu ja valmistettu yhdessä. Kun kokoonpanoprosessi on epävakaa, ohjaussilmukka pakotetaan kompensoimaan fyysistä kohinaa, jota se ei näe.

2. Anturiliitäntä: Ensimmäinen puolustuslinja

2.1 Anturin tyyppi ja sen valmistusvaikutukset

NTC-termistorit, PT100/PT1000 RTD:t ja termoparit asettavat erilaisia ​​rajoituksia piirilevyn etupäälle. NTC-anturit tarjoavat korkean herkkyyden kapeilla kaistoilla, mutta vaativat linearisoinnin, koska niiden vastus-lämpötilakäyrä on eksponentiaalinen. RTD:t tarjoavat lineaarisemman vasteen laajoilla alueilla, mutta niiden alhaisen resistanssin signaalipolku on herkempi jälkivastukselle ja juottamisen aiheuttamalle jännitykselle. Termoparit tarjoavat laajimman alueen, mutta alhaisimman tarkkuuden, usein useiden asteiden alueella, ja ne ovat riippuvaisia ​​kylmäliitoskompensaatiosta, jonka on oltava sähköisesti vakaa.

Anturin etuosa ei ole vain analoginen tulo; se on korkean impedanssin mittaussolmu, jonka on hylättävä yhteismoodin kohina säilyttäen samalla pieni differentiaalisignaali. Tyypilliset kaupalliset ohjaimet havainnollistavat leviämistä: NTC-tulo voi olla ±0,6 °C, PT100-kanava ±0,7 °C ja J-tyyppinen termopari ±3 °C. Nämä luvut ovat anturitason määrityksiä, eivät järjestelmätason takuita. Kokoonpanoprosessi joko säilyttää tämän tarkkuuden tai heikentää sitä huonon maadoituksen, lämpögradientin ja riittämättömän kalibrointimahdollisuuden vuoksi.

2.2 Asettelun eristäminen ja kalibrointi

Releohjaimen tai MOSFET-kytkentäsolmun vieressä kulkeva anturin jälki yhdistää kohinaa mittaukseen. Analogisen etupään alle katkaistu maataso pakottaa paluuvirrat jaetun kuparin kautta luoden siirtymiä, jotka vaihtelevat kuormituksen mukaan. Suunnittelun valmistusta varten tarkastelun aikana nämä ongelmat tulee merkitä ennen työkalujen julkaisua. Teknisessä katsauksessa on arvioitava lämpökytkentä, komponenttien sijoitus anturin eristämiseksi ja teho/maatason eheys puhtaan analogisen tunnistuksen ja vakaan PWM-kytkennän varmistamiseksi.

Kalibrointi on viimeinen silta anturin ja fyysisen kotelon välillä. Mikään anturi ei ole täysin sovitettu tiettyyn piirilevyyn, koteloon ja kokoonpanopinoon. Kertaluonteinen kalibrointi kontrolloidussa lämpökammiossa käyttää korjaavaa siirtymää, mutta kortti on suunniteltava testipääsyllä ja laiteohjelmiston koukuilla, jotka tekevät tästä kalibroinnista toistettavan. Jos PCBA on koottu epäyhtenäisellä juotetilavuudella tai epäpuhtauksilla, kalibrointipoikkeama ajautuu iän ja lämpötilan mukaan, mikä kumoaa alkuperäisen korjauksen tarkoituksen.

3. PCB-materiaalit ja kupariarkkitehtuuri lämmön alla

Lämpötilansäätimet toimivat usein koteloissa, joissa ympäristön lämpötila nousee selvästi huonetason yläpuolelle ja tehoaste lisää omaa lämpöään. Substraatin on säilytettävä mittastabiilius ja dielektrinen eheys tällä alueella. FR-4 on yleinen, mutta korkean Tg:n laminaatit ja alumiinisubstraatit valitaan, kun lämpökuorma tai kiertoprofiili ylittää sen, mitä standardi FR-4 sietää ilman mitattavaa siirtymää.

FR-4:n sisällä olevan lasikuitukankaan kudoskuvio voi aiheuttaa paikallisia vaihteluita lämmönjohtavuudessa, mikä johtaa "lämpökudosten" vaikutuksiin, jotka muuttavat anturin lukemaa sen mukaan, mihin jälki on reititetty. Tämä on erityisen tärkeää tarkkuussäätimille, joissa jopa 0,1 °C:n poikkeama on tärkeä. Kupariarkkitehtuuri on yhtä tärkeä. 2-kerroksinen kortti voi olla riittävä yksinkertaiselle termostaatille, mutta säätimet, joissa on sekasignaalin etupäät ja PWM-lähdöt, hyötyvät 4- tai 6-kerroksisista pinoista, joissa on erilliset maatasot signaalikerrosten vieressä. Tämä järjestely tarjoaa luontaisen eristyksen kohinaisen tehoosan ja herkän analogisen osan välillä, mikä vähentää ulkoisen suodatuksen tarvetta, joka voi itse ajautua.

Fyysinen pino ei siis ole passiivinen tausta. Se on osa ohjaussilmukkaa. Levy, joka jakaa lämpöä epätasaisesti, tuottaa anturin signaalin, joka on sähköisesti tarkka, mutta termisesti väärä.

4. Juotosliitoksen luotettavuus lämpösykleissä

Lämpötilan säätimet altistuvat toistuvalle lämmitykselle ja jäähdytykselle. Teholaitteita, releitä ja anturiliittimiä yhdistävien juotosliitosten on kestettävä syntyvä termomekaaninen rasitus. Hallitseva mekanismi on CTE-epäsopivuus: pii, kupari, juote ja laminaatti laajenevat eri nopeuksilla, ja useiden jaksojen aikana epäsovitus keskittyy jännitykseen liitosrajapinnassa. Mikrohalkeamat alkavat liitoksen reunalta ja leviävät, kunnes vastus nousee tai liitos avautuu.

Tämä vikatila on erityisen tärkeä MOSFET-, TRIAC- ja releliittimien kohdalla, joissa paikalliset lämpötilapoikkeamat ovat suurimmat. Säädin, joka läpäisee huonelämpötilan toimintatestin, voi silti epäonnistua useiden satojen jaksojen jälkeen, jos juotosprosessi on aiheuttanut tyhjiöitä, riittämätöntä kostutusta tai liiallista metallien välistä muodostumista. Kokoamisreaktioon tulee siksi sisältyä kontrolloidut uudelleenvirtausprofiilit, tarkistettu tahnan kerrostaminen ja tarkastusmenetelmät, jotka voivat nähdä piilossa olevat liitokset.

• Reflow tasaisuus:Noin 10 °C:n delta T levyn kuumimman ja kylmimmän liitoksen välillä on käytännöllinen tavoite monille lyijyttömälle profiilille; leveämpi leviäminen tarkoittaa, että jotkut liitokset ovat alikäsiteltyjä, kun taas toiset ovat ylikuormitettuja.
• Tyhjäohjaus:Lämpötyynyjen alla olevat aukot lisäävät liitoksen ja levyn välistä vastusta ja luovat paikallisia kuumia kohtia, jotka nopeuttavat halkeamien kasvua.
• Pääsy tarkastukseen:Röntgentarkastus on tarpeen BGA:lle ja pohjapäätteisille komponenteille; AOI yksin ei voi vahvistaa piilotettua liitoksen geometriaa.
• Vedonpoisto:Liittimet ja raskaat läpimenevät osat on tuettava mekaanisesti, jotta kotelon lämpölaajeneminen ei siirry suoraan juotosfilaan.

JokaLämpötilan säädin PCBAjonka odotetaan toimivan vuosia pyöräilyympäristössä, on rakennettava juotosprosessilla, joka on pätevä lämpökiertoa vastaan, ei vain visuaalisten hyväksymiskriteerien mukaan. IPC-A-610:n luokka 2 tai luokka 3 tarjoaa perustason työn laadulle, mutta liitoksen pyörimiskäyttäytyminen määräytyy metalliseoksen, profiilin ja tyynyn yhdistelmän perusteella.

5. Testin kattavuus, joka paljastaa piileviä lämpövikoja

Toiminnallinen testaus huoneenlämmössä on tarpeen, mutta riittämätön lämmönsäätimelle. Levy voi läpäistä piirin sisäisen testin ja toimintapiiritestin ja silti sisältää piilevän vian, joka ilmenee vain lämpötilarasituksessa. Testistrategian tulisi lisätä stressitasoa niin, että varhaiset viat ilmenevät ennen toimitusta.

Automaattinen optinen tarkastus varmistaa komponenttien läsnäolon ja juotosfileen muodon. In-circuit -testi vahvistaa vastusten ja kondensaattorien arvot ja havaitsee oikosulkuja tai avauksia. Toiminnallinen piiritesti simuloi anturituloja ja vahvistaa rele- tai SSR-lähdöt. Röntgentutkimus paljastaa piilossa olevat juotosaukot ja BGA:n romahtamisen. Palamis- ja ympäristöjännitysseulonta altistaa sitten kokoonpanon korotetulle lämpötilalle kuormituksen alaisena, usein 24–48 tunnin ajan, jotta reunaliitokset ja komponenttivirheet epäonnistuvat. Ympäristökammiot laajentavat tämän ominaisuuden -40 °C:sta +125 °C:seen ja suhteellisessa kosteudessa 0–95 %, minkä ansiosta valmistaja voi korreloida pöydän käyttäytymisen kenttäolosuhteiden kanssa.

Testilaitteen kosketusresistanssi voi myös peittää reunaliitoksen. Jos pogo-nastat eivät saa johdonmukaista kosketusta, testi voi läpäistä levyn, joka epäonnistuu tärinän tai lämpölaajenemisen vaikutuksesta. Burn-in ei korvaa vakaata prosessia. Se on tiettyjen riskien suodatin, ja se on tehokkain, kun jännitysprofiili heijastaa ohjaimen todellista lämpötehtävää. Yleinen korkean lämpötilan liotus voi kuluttaa testikapasiteettia paljastamatta pyöräilyyn liittyviä heikkouksia, joilla on merkitystä lämpötilansäätösovelluksessa.

6. Yhdenmukainen pinnoite ja ympäristön eristäminen

Kosteus ja saastuminen ovat naamioituja lämpöongelmia. Ohut kalvo adsorboitua vettä piirilevyn pinnalle voi luoda vuotoreittejä anturin jälkien väliin, mikä muuttaa mittausverkon tehollista vastusta. Kemialliset jäämät juoksutuksesta tai käsittelystä voivat muuttua johtaviksi, kun kosteus nousee. Säätimessä, joka perustuu korkeaimpedanssiseen anturin tuloon, nämä vuotoreitit näkyvät lämpötilapoikkeamana tai kohinana.

Conformal pinnoite korjaa tämän muodostamalla ohuen polymeerikerroksen, joka mukautuu levyn topologiaan ja eristää piirit kosteudelta, pölyltä ja kemiallisilta epäpuhtauksilta. Akryylipinnoitteet ovat taloudellisia ja uudelleenkäsiteltäviä; polyuretaani tarjoaa paremman liuottimen ja hankauskestävyyden; silikoni tarjoaa laajimman lämpötila-alueen ja joustavuuden. Pinnoite on levitettävä perusteellisen puhdistuksen jälkeen, koska kapseloituva ioninen kontaminaatio vangitsee sen levyä vasten ja voi pikemminkin nopeuttaa sähkökemiallista vikaa kuin estää sitä.

Pinnoitteen tarttuvuus on toinen muuttuja; jos pintaenergia on jäännösten vuoksi liian alhainen, pinnoite voi irrota lämpökierron aikana, mikä avaa tien kosteudelle. Valikoiva pinnoite on usein parempi lämpötilansäätimille, koska liittimet, releet ja testipisteet saattavat joutua jäämään pinnoittamattomiksi. Prosessia on ohjattava niin, että pinnoitteen paksuus on riittävä paljastuneilla jälkillä, mutta ei silta hienojakoisia johtimia tai häiritse lämpökehotusominaisuuksia.

7. Jäljitettävyys lämpöriskin hallintatyökaluna

Kun ohjain ajautuu pellolle, ensimmäinen kysymys on, onko toiminta eristetty vai eräkohtainen. Ilman jäljitettävyyttä tähän kysymykseen ei voida vastata tehokkaasti. Erätason ja yksikkötason jäljitettävyys linkittää jokaisen sarjanumeron komponenttien päivämääräkoodeihin, reflow-tietueisiin, testituloksiin ja pinnoiteerään. Näin valmistaja ja asiakas voivat määrittää, korreloiko ajautumavalitus tiettyyn komponenttierään, tiettyyn linjaan vai tiettyyn ympäristötestimatkaan.

Jäljitettävyys aLämpötilan säädin PCBAohjelma ei ole hallinnollinen lisäkustannus. Se on mekanismi, joka muuttaa kenttävian rajoitetuksi, korjattavaksi tapahtumaksi avoimen luotettavuuskysymyksen sijaan. Valtuutettu hankinta on jäljitettävyyden toinen puoli. Franchise-jakelijoiden kautta ostettujen komponenttien alkuperä on dokumentoitu. Avomarkkinoiden kanavien komponentit voivat olla kunnostettuja, nimetty uudelleen tai määritetyn päivämääräkoodiikkunan ulkopuolella. Lämpötilasäätimessä väärennetty tai vanhentunut anturiliitäntäkomponentti voi siirtää koko mittausketjua. Saapuvien komponenttien visuaalinen, sähköinen ja röntgensäteinen validointi tarjoaa käytännöllisen väärentämisen eston ennen kokoonpanon aloittamista.

8. Prototyypistä volyymiin: Valmistuksen kypsyys

Lämmön stabiilisuuden on selviydyttävä siirtymisestä teknisistä näytteistä volyymituotantoon. Viidellä levyllä toimiva prosessi voi käyttäytyä eri tavalla viidellä tuhannella, jos tahnan pinnoitus, uudelleenjuoksulataus tai testikiinnikkeen kontakti muuttuu. Valmistajan on osoitettava, että samat valvotut parametrit säilyvät kaikissa vaiheissa.

• Tekninen tarkastusPienet rakenteet suunnittelun validointia ja lämpösäätöä varten. Keskity asettelun tarkistamiseen ja anturin kalibrointiin pääsyyn.
• PilottiajoProsessin karakterisointi ja lämpörasitustestaus. Juotosprofiili, pinnoitteen peitto ja testirajat ovat kiinteät.
• Pieni tuotantoMarkkinoille tuloerät. Jäljitettävyyttä ja saapuvien tarkastusten kurinalaisuutta harjoitetaan mittakaavassa.
• Suuri volyymituotantoVakaa SMT-saanto, toistettava toimintatesti ja erätason luotettavuuden valvonta.

Valmistajan on jokaisessa vaiheessa annettava suunnittelua ja valmistusta varten palautetta, joka käsittelee lämpöjäljen, komponenttien etäisyyden ja testipisteiden saavutettavuutta. Kumppani, jolla on IATF 16949 -ala, soveltaa edistynyttä laatusuunnittelua, vikatilan analysointia ja muutosten hallintaa lämpösäädinohjelmaan, vaikka lopputuote olisikin teollinen eikä autoteollisuus. ISO 13485 lisää yksikkötason jäljitettävyyden, prosessien validoinnin ja riskinhallintadokumentaation lääketieteellisiin ohjaimiin. Nämä puitteet eivät ole markkinointimerkkejä; ne määrittävät, pystyykö valmistusprosessi pitämään lämpömäärityksen ajan mittaan.

Unixplore Electronicssoveltaa tätä kerrostettua lähestymistapaa – anturitietoinen DFM, sisäinen AOI, ICT, FCT, röntgen, sisäänpalaminen ja ympäristöseulonta – yhdistämään suunnittelun tarkoituksen ja äänenvoimakkuuden luotettavuuden. Kaksipuolinen SMT-ensikierron tuotto yli 98,5 % on yksi indikaattori, mutta merkityksellisempi tulos on säädin, jonka lämpökäyttäytyminen pysyy määrittelynsä sisällä toistuvan pyöräilyn ja kenttäaltistuksen jälkeen.
