Kuinka valita lämpötilansäätimen PCBA-tehdas - Tekninen ostajan opas

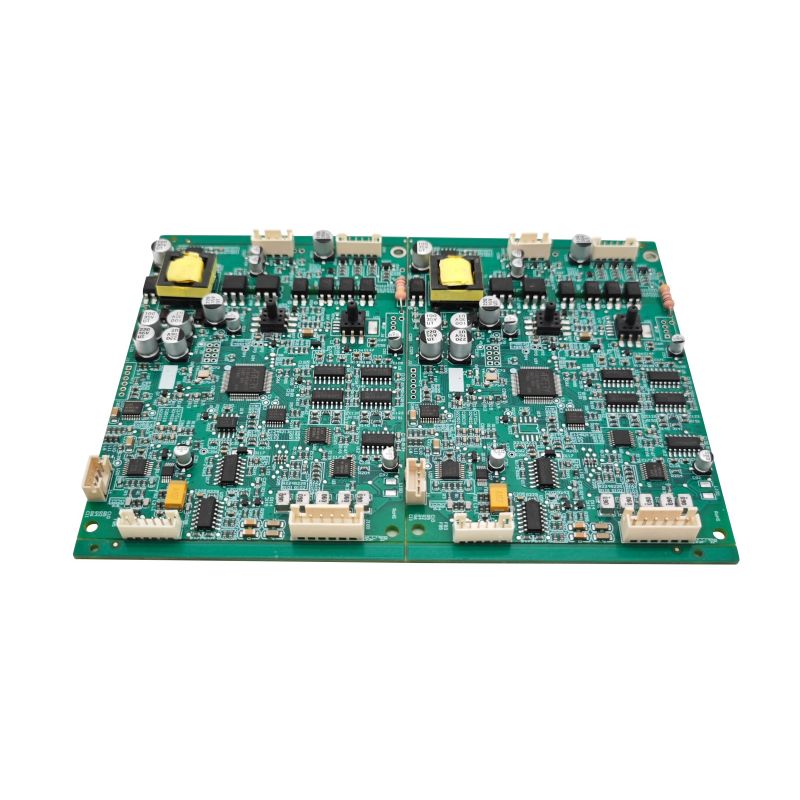

Miksi tehdas on tärkeämpää kuin suunnittelu
Hienolämpötilansäädin PCBAsuunnittelu paperille epäonnistuu, jos kokoonpanossa on kylmäjuoteliitoksia, komponenttien sijoittelu on virheellinen tai lämmönhallinta on huono. Tehdas valvoo:
- Juotospastan laatu ja reflow-profiili
- ESD-suojaus asennuksen aikana
- Komponenttien hankinnan jäljitettävyys
- Sähkötestin kattavuus (ICT, FCT)
- Burn-in ja ympäristön stressiseulonta
Valitse huonosti, ja kenttävikojen määrä voi hypätä 0,2 prosentista 5 prosenttiin tai enemmän.

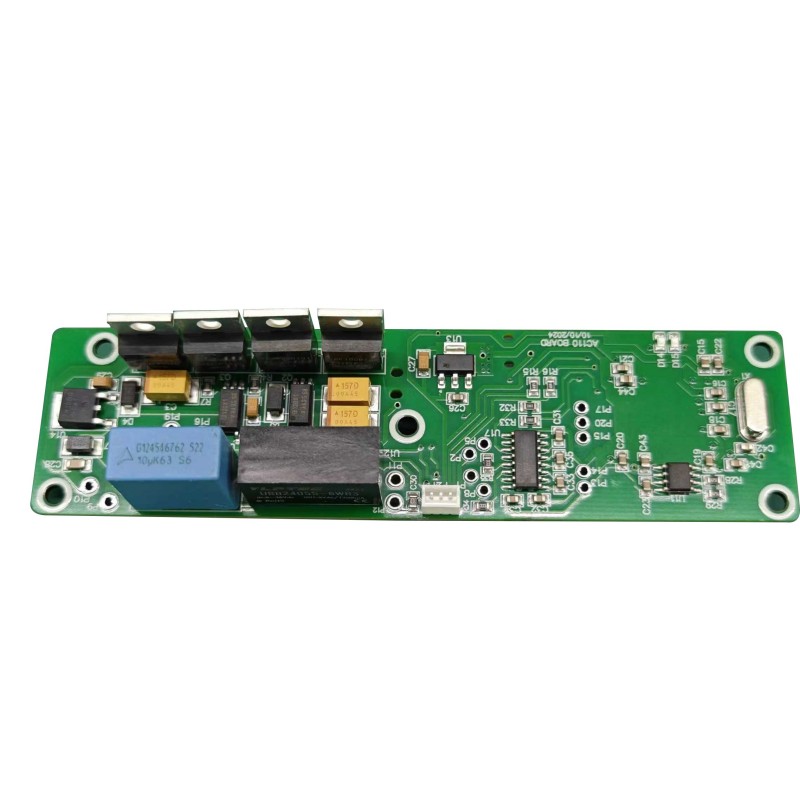

8 kriittistä arviointikriteeriä lämpötilansäätimen PCBA-tehtaille
1. Sertifikaatit ja tarkastukset
SertifikaattiMiksi sillä on merkitystäISO 9001:2025PeruslaadunhallintajärjestelmäIATF 16949Vaaditaan autojen lämmönsäätimilleISO 13485Lääkintälaitteiden lämpötilan säätö PCBAIPC-A-610 Luokka 2 tai 3 Elektroniikkakokoonpanojen hyväksyttävyysUL / CESLopputuotteiden turvallisuusvaatimustenmukaisuus
Punainen lippu:Tehdas väittää "ISO-yhteensopiva", mutta ei voi näyttää kelvollista sertifikaattia.
2. Omat testausominaisuudet
Vakavalämpötilansäädin PCBAtehdas ei ulkoista testausta. Etsiä:
- AOI (automaattinen optinen tarkastus)-- 100 % laudoista
- ICT (In-Circuit Test)-- Tarkistaa vastukset, kannet, shortsit
- FCT (Functional Circuit Test)-- Simuloi anturin tuloa, tarkistaa rele-/SSR-lähdön
- Poltettavat uunit-- 48 tuntia 50 °C:ssa kuormitusjaksolla
- Röntgentarkastus-- BGA:lle tai piilotetuille juotosliitoksille
3. Komponenttien hankinta ja jäljitettävyys
Pyydä kirjallisia käytäntöjä:
- Vain valtuutetut jälleenmyyjät(DigiKey, Mouser, Arrow tai vastaavat paikalliset)
- Erän jäljitettävyys-- Jokainen PCBA-sarjanumero, joka on linkitetty komponenttien päivämääräkoodeihin
- Väärennösten havaitseminen-- Silmämääräinen tarkastus, röntgen ja sähköinen validointi
Ilman jäljitettävyyttä yksi väärennetty kondensaattori voi pilata koko tuotantojakson.
4. Tekninen tuki ja DFM-katsaus
Tehtaan tulee tarjota aDesign for Manufacturing (DFM)raportoi ennen lainaamista. Tämä sisältää:
- Juotosmaski ja silkkipainon kirkkaus
- Komponenttiväli automaattista sijoittelua varten
- Tehojälkien lämpöpoisto
- Testipisteen pääsy FCT-valaisimille
Standardimme:Vähintään 3 DFM-iteraatiota sisältyy NPI:hen (New Product Introduction).
5. Prototype to Volume Production Pathway
VaiheMääräTyypillinen läpimenoaika Suunnittelunäytteet5--20 kpl5--7 päivää Pilottiajo50--200 kpl10--12 päivää Pieni määrä tuotanto500--2000 kpl15--20 päivääSuuri määrä (kuukaudessa)5000+30 päivää25
Vältä tehtaita, jotka eivät voi tuottaa prototyyppejä veloittamatta valtavia NRE-maksuja.
6. Lämpöpyöräily ja ympäristön stressitestaus
vartenlämpötilansäädin PCBAkäytetään jäähdytyksessä, uuneissa tai ulkolaitteissa, varmista, että tehtaalla on:
- Lämpötila kammio(-40 °C - +125 °C)
- Kosteuskammio(0--95 % RH)
- Lämpöshokkikyky(ilmasta ilmaan, 10s siirto)
Pyydä testiraportteja aikaisemmista vastaavista tuotteista.
7. Viestintä ja avoimuus
Esitä lainausvaiheessa kolme kysymystä:
1. "Mikä on tyypillinen tuottoprosenttisi kaksipuolisessa SMT:ssä?" (Hyvä vastaus: >98,5 %)
2. "Saanko nähdä näyte-DFM-raportin edelliseltä asiakkaalta?"
3. "Kuka käsittelee asiakkaiden laatuvalituksia - ja mikä on 8D-raporttiprosessisi?"
Hitaat tai epämääräiset vastaukset kertovat tulevista ongelmista.
8. Sijainti ja logistiikka
- Paikallinen vs offshore:Kotimaiset tehtaat yksinkertaistavat viestintää, mutta maksavat 30–50 % enemmän. Offshore vaatii selkeät laadunvalvontasopimukset.
- Lähetys vs avaimet käteen -periaatteella:Avaimet käteen -periaatteella (tehdas ostaa komponentteja) säästää hankintoja. Lähetys (toimitat osia) antaa sinun hallita komponenttimerkkejä.
Tehtäväkriittisillelämpötilansäädin PCBA, suosittelemme avaimet käteen -periaatteella hyväksytyn toimittajaluettelon (AVL) kanssa allekirjoitettua sopimukseen.
Tekniset parametrit, jotka on jaettava tarjouspyyntöjen yhteydessä
Saadaksesi tarkat tarjoukset, toimita tämä taulukko jokaiselle ehdokastehtaalle:
Parametrisi vaatimuksesi (esimerkki)piirilevyn koko120 x 90 mm, 1,6 mm FR-4Kerrosten määrä2- tai 4-kerroksisten SMT-komponenttien määrä ~85 (mukaan lukien 0603 passiiviset) Läpireikäkomponentit4 (ruuviliittimet, rele)Tarvitaan testipisteitä12 (yhteistilavuusyksikkö10,A0vuosittainen yksikkö10) akryyli, molemmat puolet Käyttöympäristö -20°C - +75°C, 90 % suhteellinen kosteus

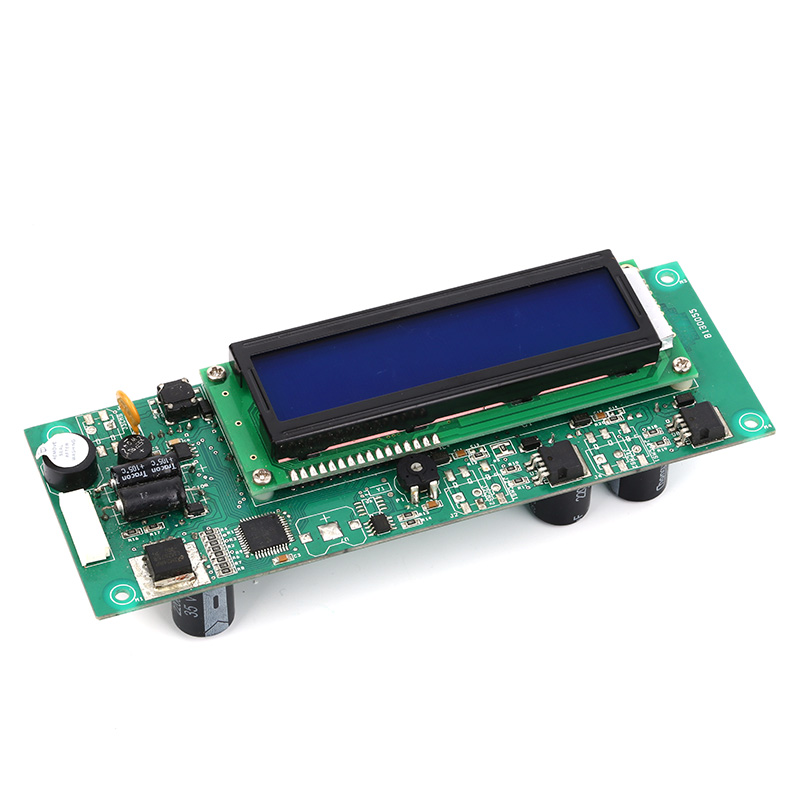

Lämpötilan säädin PCBA - Tehdasvalinta usein kysyttyä
FAQ 1 - Mikä on kohtuullinen hinta lämpötilansäätimen PCBA:lle (vain kokoonpano, ei koteloa)?
Vastaus:Normaalille 2-kerroksisellelämpötilansäädin PCBA60–100 SMD-komponentilla (mukaan lukien mikro-ohjain, rele ja riviliittimet), kokoonpanon hinnoittelu jakautuu seuraavasti:
- Prototyyppi (1--10 kpl):25–60 dollaria per taulu (sisältää stensiilin ja asennuksen)
- Pieni erä (100--500 kpl):8 - 15 dollaria per lauta
- Keskimääräinen määrä (1 000–5 000 kpl):4,50–7,00 dollaria per lauta
- Suuri määrä (10 000+ kpl):2,80–4,50 dollaria per lauta
Nämä hinnat edellyttävät avaimet käteen -asennusta (kaikki passiiviset komponentit tulevat tehtaalta). Lisää 1,50–3,00 dollaria lautaa kohden 100 % ICT + FCT -testausta varten. Lisää 2,00 dollaria per lauta mukautetun pinnoitteen saamiseksi. Kaikki näitä arvoja huomattavasti pienemmät tarjoukset käyttävät todennäköisesti ei-alkuperäisiä komponentteja tai ohittavat sähköiset testaukset.
FAQ 2 – Kuinka voin varmistaa tehtaan todellisen laatutason ennen suuren tilauksen tekemistä?
Vastaus:Käytä "3-40-400" -sääntöä ennen kuin sitoudut alämpötilansäädin PCBAtehdas:
- 3 näytettä:Suorita oma toimintatesti kolmella teknisellä näytetaululla. Mittaa lämpötilalukeman tarkkuus (±0,5°C?) ja releen kytkentäajoitus.
- 40 yksikköä (pilottiajo):Tilaa 40 koottu PCBA. Suorita nopeutettu lämpökierto (10 sykliä -20°C - +70°C). Mittaa epäonnistumisprosentti -- hyväksyttävä on ≤ 2 korttia vikaantuu (5 %).
- 400 yksikköä (ensimmäinen tuotantoerä):Kun pilotti on läpäissyt, tilaa 400 yksikköä. Käytä tilastollista otantaa (AQL 0,65 suurille vikoille, 1,5 vähäisille virheille). Tarkista joka 20. levy juotosliitoksen laadun suhteen suurennuksessa.
Tehdas, joka kieltäytyy maksamasta 40 yksikön pilottiajoa, piilottaa prosessin epäjohdonmukaisuudet. Kävele pois.
FAQ 3 - Mitä takuuta ja vastuuta lämpötilansäätimen PCBA-tehtaan tulisi tarjota?
Vastaus:Ammattilainenlämpötilansäädin PCBAtehtaat tarjoavat:
- 1 vuoden valmistustakuu-- kattaa juotosliitosvauriot, nostetut tyynyt, komponenttien väärän sijoituksen.
- 90 päivän komponenttitakuu-- jos he ovat hankkineet osat, he korvaavat kaikki DOA-levyt (kuollut saapuessa) komponenttivikojen vuoksi. 90 päivän kuluttua komponenttien takuu noudattaa alkuperäisen valmistajan politiikkaa (usein 1--3 vuotta).
- Vastuun raja- vakiosopimukset rajoittavat vastuun PCBA:n laskun arvoon. Tehtäväkriittisissä sovelluksissa (lääketieteellinen elämäntuki, lentokoneet) neuvottele erillinen laatusopimus korkeammalla vastuulla.
Hanki takuuehdot aina kirjallisestiennentalletuksen tekeminen. Hyvämaineiset tehtaat sisällyttävät laatuosion proforma-laskuun. Vältä tehdasta, joka sanoo "ei takuuta kootuille levyille" - se on välitön hylkääminen.
Välittömästi vältettävät punaiset liput
| Punainen lippu | Miksi vaarallinen |
|---|---|
| "Emme tarvitse Gerber-tiedostojasi" | DFM:ää ei voi suorittaa – suuri kokoonpanovirheiden riski |
| "Testaus on lisähinta" | Osoittaa, ettei talon sisäistä FCT-kykyä ole |
| "Käytämme vastaavia osia" (ilman merkkihyväksyntää) | Väärennetyt tai poikkeavat komponentit ovat todennäköisiä |
| "Minimitilaus 5000 kpl prototyyppille" | Haluton tukemaan NPI:tä – huono insinöörikulttuuri |
| Ei palautusoikeutta viallisille kokoonpanoille | Siirtää kaikki riskit sinulle |
Lopullinen suositus – 5-vaiheinen valinnan työnkulku
1. Listalle 3--5 tehdastakäyttämällä yllä olevia sertifiointi- ja testausominaisuuksien suodattimia.
2. Lähetä sama tekninen tietopaketti(Gerbers, BOM, kokoonpanopiirustus) kaikille.
3. Vertaa DFM-raportteja-- se tehdas, joka löytää enemmän ongelmia, on perusteellisin.
4. Tilaa 10 prototyyppiä kahdelta parhaalta ehdokkaalta-- Testaa niitä rinnakkain järjestelmässäsi.
5. Suorita 40 yksikön pilotti voittajaltaennen sitoutumista vuosivolyymiin.
A lämpötilansäädin PCBATämän prosessin läpäisevä tehdas tuottaa tasaisen laadun vuosien, ei kuukausien ajan.
Saat luettelon esitarkistetuista tehtaista, jotka täyttävät kaikki tämän oppaan kriteerit, ottamalla yhteyttä vuotuiseen määrääsi ja tavoitehintaan kartonkia kohden. Liitä mukaan anturityyppisi (NTC/PT100/termopari) saadaksesi vastaavan suosituksen.
