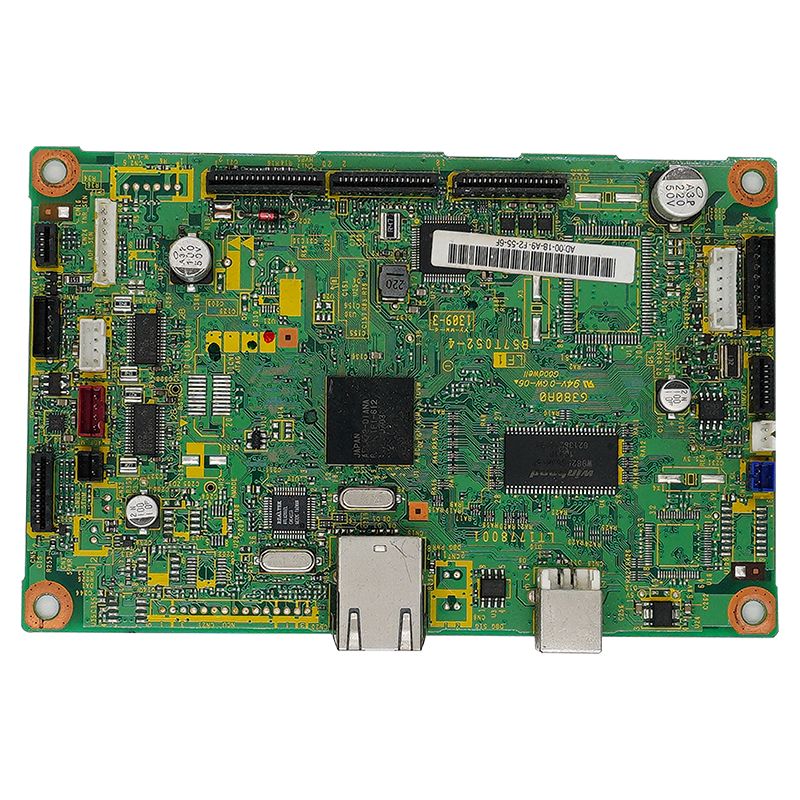

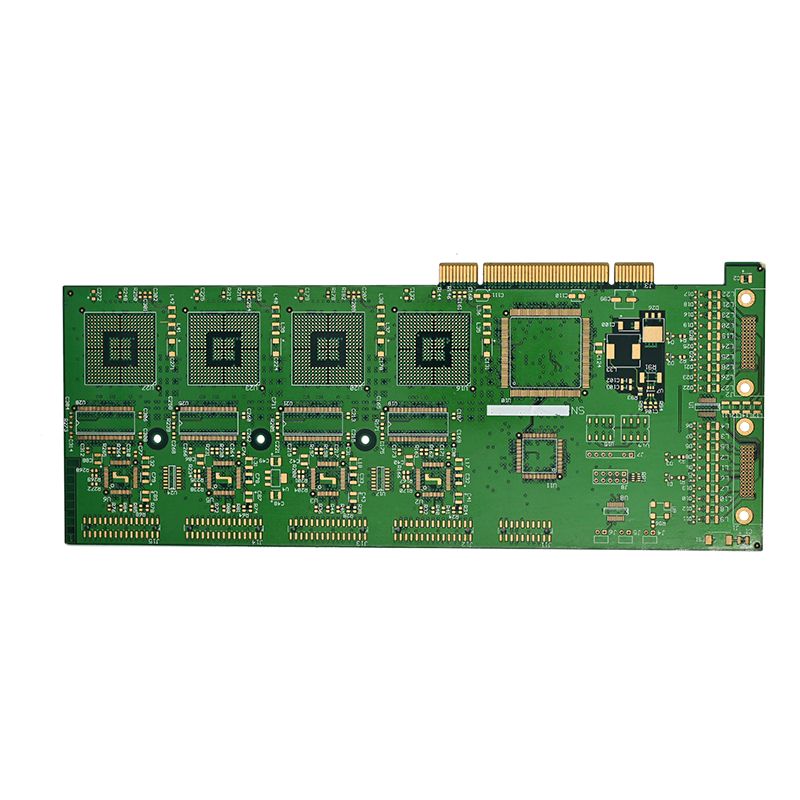

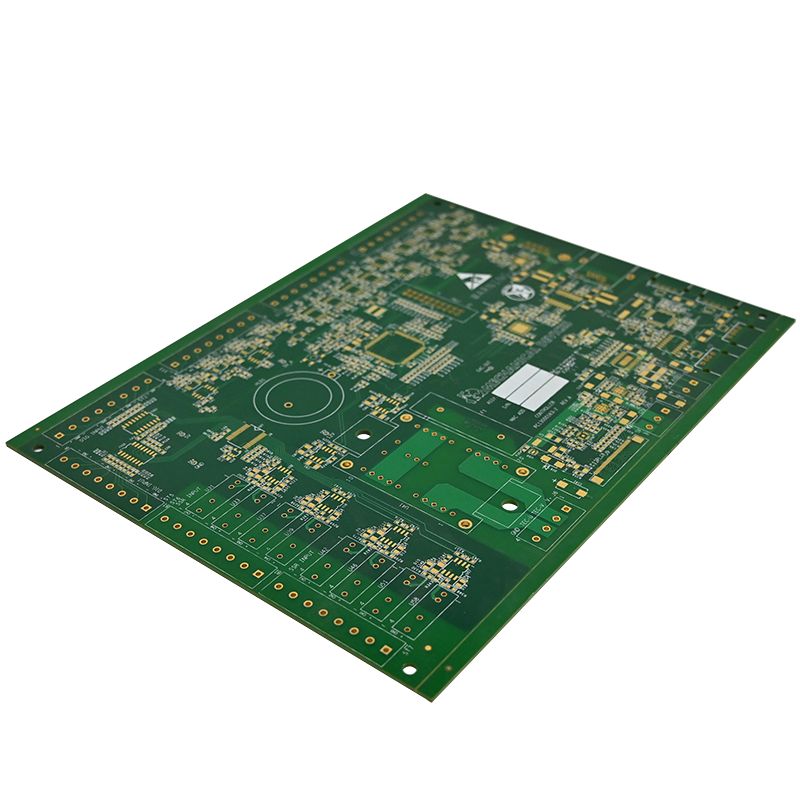

Juotosrobotti PCBA

Tekniset ydinominaisuudet

1. Kehittynyt liikeohjaus

Käänteinen kinematiikkaintegrointi: Hyödyntää D-H-parametrimenetelmiä saumattomaan kartoitukseen nivelmuuttujien ja päätetehostajien asentojen välillä.

Tasaisen liikeradan suunnittelu: Kehittyneet interpolointialgoritmit optimoivat nopeuskäyrät ja varmistavat tasaiset siirtymät aallotetuissa tai segmentoiduissa hitseissä välttäen samalla singulaarisuutta.

Moniakselinen yhteistyö: Tukee monimutkaisten hitsausreittien useiden liitosten synkronoitua ohjausta ohjaustarkkuusvirheen ollessa ±0,05 mm.

2. Hitsausprosessin mukauttaminen

Reaaliaikainen parametrien viritys: Säätää dynaamisesti langansyöttönopeutta, virtaa ja jännitettä valokaaren palautesignaalien perusteella.

Segmentoitu reitin optimointi: Erikoiskäsittely aaltopahvin hitsien siirtymäosille, jotta varmistetaan vanteen yhtenäisyys ja liitoksen eheys.

3. Teollisuustason luotettavuus

Anti-Interference Architecture: Erikoisasettelu suuritehoisen hitsausmelun eristämiseksi herkistä logiikkapiireistä.

Tiedonsiirtoprotokollat: Käyttövalmiit liitännät EtherCAT-, Profinet- ja PLC-integrointiin.

Valmistuksen huippuosaamista

Kuinka suunnitella juotosrobotin PCBA

Suorituskykyisen PCBA:n juotosrobotin suunnittelu vaatii kattavaa useiden ulottuvuuksien huomioon ottamista järjestelmäarkkitehtuurin suunnittelusta laitteiston valmistukseen, ohjelmiston ohjaukseen ja lopputarkastukseen. Seuraavassa kuvataan tärkeimmät suunnittelukohdat sen varmistamiseksi, että tuote täyttää teollisuuden hitsausskenaarioiden tiukat vaatimukset.

1. Järjestelmäarkkitehtuuri ja toiminnallinen suunnittelu

Juotosrobotin PCBA:n on saavutettava useiden toiminnallisten moduulien saumaton integrointi, joka kattaa liikkeenohjauksen, hitsaustehon hallinnan, anturiliitännät ja viestintämoduulit vakaan ja tehokkaan ohjausjärjestelmän muodostamiseksi.

Liikeohjausosio: Tukee moniakselista yhteistä liikeradan suunnittelua (kuten 4-DOF-ohjaus suorakulmaisessa koordinaatistossa) ja muuntaa hitsauspolttimen päätelaitteen reitin liitoskulmakäskyiksi käänteisen kinemaattisen algoritmin avulla, mikä varmistaa hitsausradan tarkkuuden.

Hitsausprosessiosa: Se voi säätää hitsausparametreja reaaliajassa eri hitsausmateriaalien ja liitostyyppien mukaan. Esimerkiksi aaltopahvihitsauksissa käytetään segmentoitua ohjausta (kuten suoria osia yhdistäviä siirtymäosia) hitsausvirheiden välttämiseksi ja hitsauksen vakauden varmistamiseksi.

Viestintäliitäntä: Varaa teollisuustason tietoliikenneliitännät, kuten EtherCAT tai Profinet, jotka voivat toteuttaa tehokkaan datavuorovaikutuksen ylempien tietokoneiden tai PLC:iden kanssa, mikä helpottaa koko tuotantolinjan integroitua ohjausta.

2. Laitteiston suunnittelu ja PCBA-valmistus

Kun PCBA on ytimessä, laitteistosuunnittelu noudattaa korkean luotettavuuden, vahvan häiriöneston ja korkean tarkkuuden periaatteita ja valvoo tiukasti jokaista valmistusprosessin linkkiä tuotteen laadun varmistamiseksi.

Piirilevyn suunnitteluvaihe: Suorita piirien järjestelyn rationaalisuuden tarkastus simulaatiotekniikan avulla keskittyen piirien tarkkuuden (virhe ±0,05 mm:n sisällä) ja kerrosten välisen yhteyden luotettavuuden ohjaamiseen signaalihäiriöiden välttämiseksi.

Komponenttien valinta: Tärkeimmät komponentit (kuten mikro-ohjaimet, tehoohjainpiirit) käyttävät teollisuuslaatuisia tuotteita, ja niille tehdään tiukka toimittajan seulonta ja saapuvien materiaalien tarkastus varmistaakseen vakaan toiminnan ankarissa teollisuusympäristöissä.

Valmistusprosessi: Koko prosessi sisältää materiaalin valmistelun (mittavirhe ±0,1 mm sisällä), laserporauksen (mikroreiän tarkkuus alle 0,2 mm), kuparipinnoituksen, valokemiallisen etsauksen, juotosmaskin tulostuksen jne. piirin eheyden ja ympäristöön sopeutuvuuden varmistamiseksi.

Juotosprosessi: Yhdistä SMT-sijoittelu (kuten erittäin tarkasti 0402/0201-pakatut komponentit) DIP-liitännällä (suurtehoisille laitteille) ja käytä reflow- ja aaltojuottotekniikoita komponenttien liitännän luotettavuuden varmistamiseksi; lopuksi poista jäännösvirtaus puhdistusprosessin avulla tuotteen stabiilisuuden parantamiseksi.

3. Ohjelmiston ohjaus ja algoritmien käyttöönotto

Juotosrobotin PCBA:n ohjelmistojärjestelmä toteuttaa liikkeenohjauksen ja hitsausprosessin syvän integroinnin ja käyttää korkean suorituskyvyn algoritmeja varmistaakseen hitsauksen tarkkuuden ja tehokkuuden.

Käänteinen kinematiikkaratkaisu: Käytä D-H-parametrimenetelmää liitosmuuttujien ja päätelaitteen asennon välisen kartoitussuhteen määrittämiseen ja käsittele hitsausreitti segmenteissä (kuten siirtymäsegmentit ja aallotetun hitsin suorat segmentit) varmistaaksesi liikkeen jatkuvuuden ja tasaisuuden.

Liikeradan suunnittelualgoritmi: Luo tasaiset nivelen liikeradat, vältä yksittäisiä pisteitä liikeprosessissa ja optimoi nopeuskäyrä interpolointialgoritmin avulla vähentääksesi liikemutaation aiheuttamia hitsausvirheitä.

Reaaliaikainen parametrien säätö: Palautesignaalien (kuten kaarijännite, virran aaltomuoto) perusteella säädä dynaamisesti langansyöttönopeutta ja hitsausvirtaa mukautuaksesi hitsausolosuhteiden muutoksiin ja varmistaaksesi tasaisen hitsauksen laadun.

Tietoja UNIXPLOREsta: Luotettava PCBA-kumppanisi

Historiamme

Vuonna 2011 perustettu Unixplore Electronics Co., Ltd on keskittynyt tarjoamaan keskitetysti avaimet käteen -periaatteella toteutettavia elektroniikkavalmistuspalveluita, jotka kattavat piirilevyjen ja piirilevyjen suunnittelun ja valmistuksen, osien hankinnan, SMT- ja DIP-kokoonpanon, ohjelmoinnin, toimintatestauksen, mukautuvan pinnoitteen, laatikoiden rakentamisen, autojen johtosarjan ja kaapelin kokoonpanon, valmiiden tuotteiden kokoonpanon, kodinkoneissamme, pakkauksissamme jne. elektroniikka, teollisuusohjaus, lääketieteelliset laitteet, terveydenhuolto, älykäs koti, armeija, ilmailu ja muut alat.

Sovelluskentät

Kodinkoneet · Teollisuuden ohjaus · Autot · Viihdeelektroniikka · Lääketieteelliset laitteet · Turvajärjestelmä · Terveydenhuolto · LED-valaistus

Tehtaamme vahvuus

Tuotantokapasiteetti: Vuotuinen tuotantokapasiteetti on yli 1 500 000 PCBA:ta ja 150 000 valmiiden tuotteiden kokoonpanoa, jotka voivat täyttää sekä suurten että pienten erien tilaukset.

Yhteistyökonsepti: Sitoutunut luomaan pitkäaikaisia ​​rakentavia yhteistyösuhteita maailmanlaajuisten asiakkaiden kanssa keskittyen laadun parantamiseen ja kustannusten optimointiin sekä noudattamaan periaatetta "paras laatu, nopeampi toimitus, alhaisemmat kustannukset, ei riskejä".

Tilauksen joustavuus: Hyväksy pieni määrä tilauksia, ei MOQ-rajoituksia ja tue täysin asiakkaiden räätälöityjä tarpeita.

Meidän sertifikaattimme

Toimintamme on sertifioitu ISO 9001:2015- ja IPC-610E-standardilla, ja se noudattaa tiukasti kansainvälistä laatujärjestelmää varmistaakseen, että jokainen tuote täyttää korkeat laatustandardit.

Tuotantolaitteet

Meillä on itse omistama yli 3 000 neliömetrin tehdas, joka on varustettu ammattimaisilla tuotanto- ja testauslaitteilla, jotka tarjoavat vahvan tuen tuotteiden laadulle:

T&K-tiimi: 20 ammattimaista T&K-insinööriä, jotka tarjoavat teknistä tukea räätälöityyn suunnitteluun ja tuotteiden optimointiin.

Tuotantolinjat: 6 SMT-tuotantolinjaa, 4 DIP-kokoonpanolinjaa, 2 valmiiden tuotteiden kokoonpanolinjaa, jotka toteuttavat tehokkaan ja automatisoidun tuotannon.

Testauslaitteet: 2 ikääntymisen testaushuonetta, 2 korkean ja matalan lämpötilan testihuonetta ja erilaisia ​​kehittyneitä testauslaitteita, jotka voivat suorittaa erilaisia ​​vakaus-, luotettavuus- ja toimintatestejä PCBA:lle.

Keskeiset laitteet: Nopea Yamaha SMT -kone, 10 lämpötilavyöhykkeen uudelleenvirtausjuotoskone, 9 lämpötilavyöhykkeen uudelleenvirtausjuottokone jne., jotka varmistavat tuotannon tarkkuuden ja tehokkuuden.

Yhteistyökutsu

Toivotamme lämpimästi tervetulleeksi ODM/OEM PCBA- ja valmiiden elektronisten tuotteiden tilauksesi. Olipa sinulla räätälöityjä elektronisia kokoonpanoprojekteja tai tarvitset ammattimaisia ​​PCBA-valmistuspalveluita, ota rohkeasti yhteyttä jo tänään, niin tarjoamme sinulle laadukkaita, tehokkaita ja kustannustehokkaita ratkaisuja.
