Kalastusluotain PCBA

Kalastusluotainjärjestelmä (kalojen etsintä) on merenilmaisinlaitteiden elektroniikkakomponentti, jota käytetään laajasti virkistyskalastuksessa, kaupallisessa kalastuksessa ja vedenalaisessa etsinnässä. Ammattimaisena PCBA-valmistuksen palveluntarjoajana tarjoamme yhden luukun ratkaisuja suunnittelusta valmiin tuotteen kokoonpanoon, mikä takaa luotettavan toiminnan ankarissa meriympäristöissä, joille on ominaista suolasuihku, korkea kosteus ja äärimmäiset lämpötilan vaihtelut.

Kaksi kalastusluotaimen PCBA-ydinkokoonpanoa

Luotainjärjestelmä koostuu kahdesta elektroniikkakokoonpanosta, joista jokaisella on selvästi erilaiset PCBA-vaatimukset:

Näyttö/prosessori PCBA

• Luotainsignaalin käsittely – muuntaa paluukaiut digitaalisiksi kuviksi

• GPS-navigointiintegraatio – sijaintitietojen yhdistäminen luotainlukemiin

• Näytön ohjaus – LCD- tai kosketusnäytön ulostulon hallinta

• Käyttöliittymän vuorovaikutus – lukupainike tai kosketussyötteet

PCBA-muunnin

1. Pulssin generointi – luo korkeajännitteisiä purskeita (±40 V - ±100 V) luotaintaajuuksilla

2. Kaiun vastaanotto – heikkojen paluusignaalien vahvistaminen ja muokkaaminen (mikrovolttialue)

3. Lähetys/vastaanotto-vaihto – nopea vaihto lähetys- ja vastaanottotilojen välillä

4. Impedanssisovitus – sovittaa kaapelin ja anturin ominaisuudet

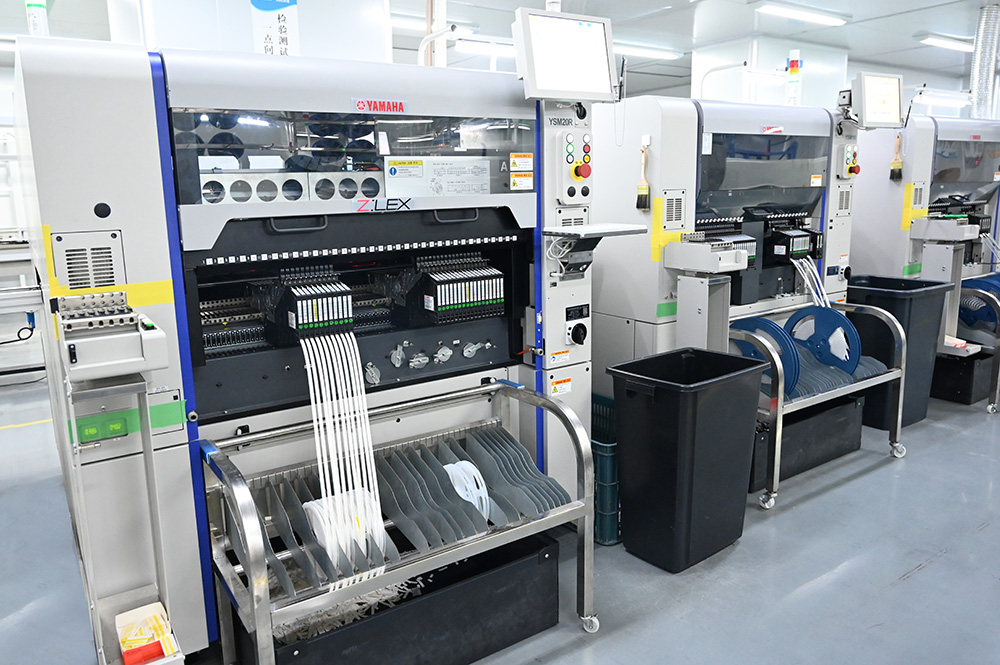

Moderni valmistustrendi: Huippuluokan kalastusanturit käyttävät nyt SMT-tekniikkaa, ja poiminta- ja paikkakoneet asentavat pietsosähköiset elementit suoraan PCBA:hen korvaten keraamisten kiteiden manuaalisen paikantamisen tarkkuuden parantamiseksi ja kustannusten alentamiseksi.

Tekniset perustiedot

Käytettävissä olevat kokoonpanot

• Yksi taajuus, yksi säde: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• Kaksoistaajuus, yksi säde: 38/200 kHz tai 50/200 kHz (yleinen kalastuksessa)

• Suuri teho: 4 kW syvänmeren kaupallinen kokoonpano

PCBA:n fyysiset tiedot

Kuusi kriittistä suunnittelunäkökohtaa

1. Signaalin eheys – tunnistustarkkuuden varmistaminen

Luotaintaajuudet vaihtelevat 50 kHz:stä yli 900 kHz:iin. PCBA-asettelu vaikuttaa suoraan tunnistusalueeseen ja tarkkuuteen:

• Impedanssiohjatut jäljet: 50Ω tai 75Ω tyypillisesti anturikaapeleille

• Täsmälliset jäljenpituudet: Vaiheistetuissa ryhmämuuntimissa kaikilla elementtijäljillä on oltava sama sähköinen pituus

• Suojarenkaat: Surround-herkät analogiset tulot, joissa on maadoitetut jäljet ​​kohinan estämiseksi

• Erilliset analogiset/digitaaliset maadoitukset: Kytke yhteen tähtipisteeseen lähellä virtalähdettä

2. Kosteussuoja – Luotettavuustekijä #1

Meriympäristöt altistavat PCBA:t suolasuihkulle, kondensaatiolle ja suoralle upotukselle. Mukautettu pinnoite ei ole neuvoteltavissa:

IP-luokitustavoitteet:

• Näyttöyksikkö: IP65 vähintään (pölytiivis, vesisuihkukestävä)

• Anturin kokoonpano: vähintään IP68 (vesisuojattu vähintään 1 metriin)

3. Lähetys/vastaanotto (T/R) -kytkentä – herkän vastaanottimen suojaaminen

Luotainanturi ei voi lähettää ja vastaanottaa samanaikaisesti. PCBA:ssa on oltava T/R-kytkin, joka suojaa herkkää Low-Noise Amplifier -vahvistinta (LNA) suurjännitteiseltä lähetyspulssilta:

• Kolmikerroksinen suojaus: Katkaisijapiiri + jännitteen kiinnitys + sarjavastus

• Vasteaika: <10 μs (1 jalka syvyydessä matalassa vedessä = 2 μs meno-paluu)

• Vastaanottimen suojausluokitus: Selviydy ±100 V huipuista ±5 V tulolla

4. Tehovahvistimen suunnittelu

Nostaa MCU:n logiikkatason signaalin (5 V) jännitteeseen, joka tarvitaan muuntimen ohjaamiseen:

5. Vastaanotinketju – vahvistus ja suodatus

Paluukaiut ovat erittäin heikkoja (millivolttia tai mikrovolttia). Vastaanotinketju vaatii suuren vahvistuksen alhaisella kohinalla:

6. Virtalähteen suunnittelu

Luo useita puhtaita jännitekiskoja yhdestä 12 V:n meriakkutulosta:

Suositus: Käytä erillisiä kytkentäsäätimiä digitaalisille ja analogisille kiskoille. Käytä LDO:ita muuntimen vaihtamisen jälkeen saadaksesi puhtaimman tehon vastaanotinketjuun.

PCBA-asettelun luotettavuussäännöt

Materiaalin valintaopas

Tuotannon testausvaatimukset

Ympäristökelpoisuus (kaupallinen tuotestandardi)

UKK

Q1: Jäykkä FR4 tai joustava piirilevy anturin kokoonpanoon?

Molemmat ovat elinkelpoisia; valinta vaikuttaa suorituskykyyn ja luotettavuuteen:

• Jäykkä FR4: Paras yksinkertaisiin yksielementtisiin muuntimiin, matalataajuisiin (50-83 kHz) malleihin. Halvemmat kustannukset, helpompi valmistus, mutta se ei voi mukautua kaareviin rungon muotoihin.

• Joustava piirilevy: Paras vaiheistetuille ryhmille, korkeataajuuksisille (200 kHz+), kaareville koteloille. Mukautuu monimutkaisiin muotoihin, pienentää kotelon kokoa, mutta korkeampi hinta.

Alan trendi: Ensiluokkaiset kalankaiuttimet käyttävät nyt joustavia PCBA:ita SMT-pietsosähköisillä elementeillä, mikä mahdollistaa kymmenien pienten anturielementtien tarkan paikantamisen kaarevissa tai lineaarisissa ryhmissä luotainsäteen muotoilemiseksi.

Q2: Kuinka suojata vastaanottimen esivahvistin suurjännitteiseltä lähetyspulssilta?

Käytä kolmikerroksista suojausjärjestelmää:

1. Katkaisijapiiri: peräkkäiset MOSFETit tai PIN-diodit sarjassa vastaanottimen tulon kanssa – sammuu lähetyksen aikana

2. Jännitteen kiinnitys: Schottky- tai Zener-diodit peräkkäin kiinnittyvät ±5V tai ±10V

3. Sarjavastus: 100Ω - 1kΩ vastus T/R-kytkimen ja LNA-tulon välillä rajoittaa virtaa vikatilanteissa

Q3: Mikä aiheuttaa katkonaisia ​​luotainsignaaleja tai haamukaikuja?

Usein jäljitettävissä PCBA-suunnittelu- tai kokoonpanovirheisiin:

1. Kosteuden sisäänpääsy liittimeen → Kaada liittimen liitoskohta, käytä suljettuja liittimiä

2. SMT-elementtien juotosliitokset halkeilevat → Käytä joustavaa piirilevyä, lisää epoksipohjatäyttö

3. Riittämätön irrotus voimakiskoissa → Lisää 1000 μF:n bulkkikondensaattori, erillinen 100 μF+100 nF irrotus LNA-kiskoon

4. Huono kaistanpäästösuodattimen viritys → Käytä 1 %:n toleranssikomponentteja, tarkista verkkoanalysaattorilla

Miksi valita meidät – Kalastusluotaimen PCBA-vaatimusten mukainen tarkkuus

Olemme rakentaneet kykymme erityisesti vastaamaan laivojen elektroniikan valmistuksen ainutlaatuisiin haasteisiin:

1. Aikuiset kosteussuojaprosessit

Suolasumukorroosio ja kosteuden sisäänpääsy ovat tärkeimmät haasteet meriympäristöissä. Tarjoamme akryyli-, silikoni- ja uretaani-yhteensopivia pinnoitusvaihtoehtoja, joissa on valikoiva ruiskutus (liitosalueiden tarkka välttäminen) ja UV-fluoresoiva merkkiaine, joka helpottaa tarkastusta – täyttää anturikokoonpanojen IP68-suojausvaatimukset.

2. Joustava piirilevy ja jäykkä-Flex-valmistuskyky

Huippuluokan kalastusanturit käyttävät yhä enemmän joustavia PCB + SMT pietsosähköisiä elementtejä. Tuemme joustavien piirilevyjen (polyimidi/PET) ja jäykän flex-levyn valmistusta, mikä mahdollistaa tarkan ryhmien sijoittelun, kaarevien koteloiden yhteensopivuuden ja pienentää kokonaiskokoa.

3. Yhden luukun avaimet käteen -palvelu – Vähemmän koordinointikustannuksia

Piirilevyjen valmistuksesta → komponenttien hankinnasta → SMT/DIP-kokoonpanosta → ohjelmoinnista → toiminnallisesta testauksesta → yhdenmukaisesta pinnoitteesta → johdinsarjan kokoonpanosta → valmiin tuotteen kokoonpanosta kaikki prosessit suoritetaan itse, mikä minimoi usean toimittajan koordinointikustannukset ja laaturiskit.

4. Kattavat testaus- ja validointiominaisuudet

Varustettuna 2 ikääntymisen testaushuoneella, 2 korkean/matalan lämpötilan testikammiolla ja laajalla valikoimalla ammattimaisia ​​testauslaitteita, voimme suorittaa:

• In-Circuit Test (ICT)

• Lämpökiertotesti (-40°C - +85°C)

• Suolasumutesti

• Lämpöiskutesti

• Toiminnallinen testaus (mukaan lukien T/R-kytkennän validointi, kohinan pohjatestaus)

5. Joustava äänenvoimakkuuden tuki

Vuotuinen PCBA-tuotantokapasiteetti ylittää 1,5 miljoonaa yksikköä ja tukee pienten volyymien pilottiajoja ilman MOQ:ta – saumaton siirtyminen prototyyppien todentamisesta massatuotantoon.

Meidän pätevyydemme

• Perustettu: 2011

• Tehdaspinta-ala: 3000+ neliömetriä

• T&K-insinöörit: 20

• SMT-tuotantolinjat: 6

• DIP-asennuslinjat: 4

• Valmiiden tuotteiden kokoonpanolinjat: 2

• Laatujärjestelmä: ISO 9001:2015 sertifioitu, IPC-610E yhteensopiva

• Vientimarkkinat: Pohjois-Amerikka, Etelä-Amerikka, Eurooppa, Aasia, Oseania
