Mikä on typen uudelleenvirtausjuotto ja miksi sitä kannattaa harkita?
Typen reflow korvaa uunin normaalin ilman 99,9 % puhtaalla N2:lla. Hapen puuttuminen estää oksidin muodostumisen juotospastassa ja komponenttien johtimissa.
Prosessin vertailu
Parametri Vakio Air ReflowTyppien uudelleenvirtaus (N₂) EroHappitaso20,9 %< 1000 ppm (0,1 %)200× vähemmän O₂Kostutuskulma25--35°10--15°2× parempi kostutus Lämpötyynyjen tyhjennys15---25-0 %0% pinta-ala5---10 %0 vähennysPäätyynyssä olevat viat0,5--2%< 0,05%10× vähemmän JuotospallotNäkyväEiPuhdastajalevyt

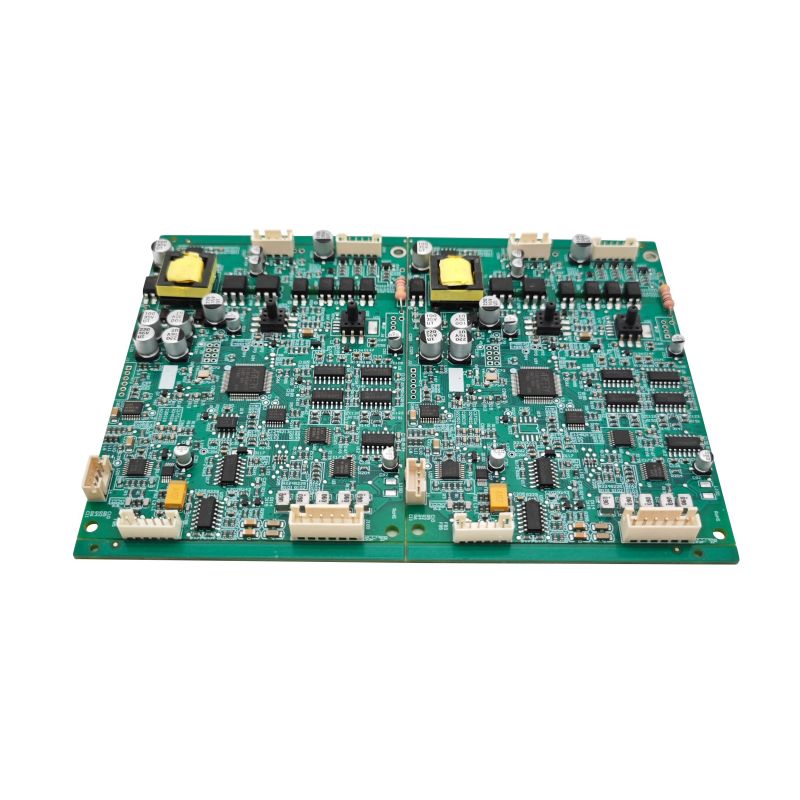

Teollisuusrobottien PCBA:n hapetusongelma
Teollisuusrobotti PCBA käyttää usein suuria lämpötyynyjä (paljastunutta kuparia) MOSFET:ien, porttiohjaimien ja virranhallintapiirien alla. Nämä tyynyt hapettuvat nopeasti ilmavirtauksessa, estäen juotteen kastumasta kokonaan. Tuloksena on aukkoja, jotka sitovat lämpöä ja aiheuttavat kenttävikoja yli 1000 käyttötunnin jälkeen.
Missä typen uudelleenvirtaus tarjoaa selkeän arvon
Kaikki PCBA-teollisuusrobotit eivät hyödy yhtä paljon. Typpi on järkevä tietyissä skenaarioissa.

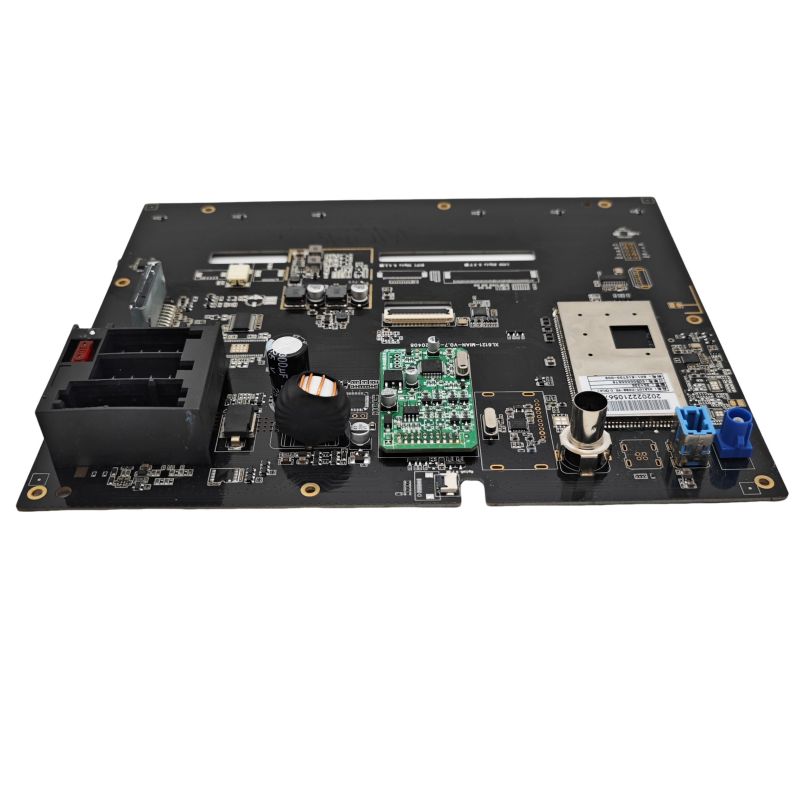

Suuret kuparialueet ja raskaat komponentit
Levy OminaisuusAir Reflow Risk Typen hyöty10×10 mm lämpötyyny> 30 % tyhjiä paikkoja, kuumia kohtia < 8 % tyhjiä paikkoja, tasainen 20+ kerroksinen levy (paksu)Epätasainen lämmitys kerrosten välilläParempi lämmönsiirto kostutuksella Suuret liittimet (40+ nastaa) Head-in-tyynyn viat 100 % liitosroxIGidaatiot moottorin ajon aikana liotaPuhdista pinnat
Reaalimaailman dataa: Kuusiakselisessa robottiohjaimessa PCBA:ssa, jossa on 12 teho-MOSFETiä yhdellä kortilla, typen uudelleenvirtaus pienensi kentän palautusta 3,2 %:sta 0,4 %:iin 24 kuukauden aikana. Ensisijainen vikatila – lämpötyynyn tyhjiöt aiheuttavat ylikuumenemisen – laski 87 %.
Pienjännite-, suurvirtajäljet
Teollisuusrobotti PCBA servokäytöille kantaa 30--80A sisäkerroksilla. Tyhjät virranmittausvastusten alla (0,5 mΩ, paketti 2512) aiheuttavat vastuksen vaihtelua, joka turmelee vääntömomentin lukemia.
Current Sense Component Air Reflow Variation Typen Reflow Variation 4-liittimen shuntti (2512)±8 % tyhjennyksestä ±1,5 % Tunnistinvastuksen lämpötilan nousu15°C5°CCalibrointiryömintä 500 jakson jälkeen12 %2 %
Missä typen uudelleenvirtaus on tarpeeton
Typpi lisää kustannuksia (uunin muutos + kaasunkulutus = 0,08–0,12 dollaria PCBA:ta kohti). Älä käytä sitä näissä tapauksissa.
Pienet levyt alhaisella lämpömassalla
SkenaarioTyppeä ei tarvitaYksipuolinen, < 50 komponenttiaIlman uudelleenvirtaus tuottaa < 8 % tyhjää tilaaKaikki pienet pakkaukset (0402, QFN 3×3)Ei suuria lämpötyynyjä Lyijytön SAC305 ilman herkkiä osia Vakiovirtaus käsittelee ilman palautusta Pienen volyymin prototyyppilevy ei perusteltu (
High-Activity Fluxia käyttävät taulut
Jotkut ei-puhtaat juoksutteet (esim. Senju M705-GRN360-K2-V) sisältävät aktivaattoreita, jotka toimivat tehokkaasti ilmassa 240 °C:seen asti. Typpi ei lisää mitattavaa hyötyä. Tarkista happiherkkyys virtauksen tietolomakkeesta.
Teollisuusrobottien PCBA:n toteutusparametrit
Jos päätät käyttää typpeä, käytä näitä erityisasetuksia.
Uunin profiili typen alla
AluelämpötilaAikaO₂ TavoiteEsilämmitys150--180°C60--90 s< 5000 ppm Liotus180--210°C60--90 s< 2000 ppmTakaisinvirtaushuippu (SAC305)240--250°C30--60 ppm Jäähdytys-5°C/s ramppi --- Ei vaatimusta
Kriittinen: Pidä O₂ alle 1000 ppm uudelleenvirtaushuipun aikana. Yli 1500 ppm:n hyöty katoaa – tyhjöt palaavat ilman takaisinvirtaustasoille.
Typen virtausnopeus ja puhtaus
ParametrisuositusPuhtaus 99,9 % vähintään (3,0 astetta) Kastepiste -40°C tai pienempi Virtausnopeus15--25 m³/tunti (tyypillinen 6-alueinen uuni)
Kustannusarvio: Tyypilliselle teollisuusrobotille PCBA:lle, jonka koko on 100 × 150 mm, typpi lisää 0,10 dollaria levyä kohden 10 000 tilavuudella. 100 000 volyymilla hinta laskee 0,04 dollariin per lauta.
Testaus typen hyödyn vahvistamiseksi
Suorita nämä kaksi testiä ennen kuin sitoudut typen käyttöön teollisuusrobotissasi PCBA:ssa.
Tyhjennysvertailu (röntgenkuva)
1. Valuta 20 lautaa uudelleen ilmassa, 20 lautaa typessä
2. Kuvaa jokainen levy 0° ja 45° kulmassa
3. Mittaa tyhjä alue suurimman lämpötyynyn (esim. moottoriohjaimen IC) alta.
4. Läpäisykriteeri typen perustelulle: Tyhjyysvähennys > 50 % verrattuna ilmaan
Poikkileikkaus- ja leikkaustesti
TestAir Reflow TulosTyppitavoiteIMC:n paksuus (metallien välinen)1--3 µm epätasainen2--4 µm tasainenTyhjennyshalkaisija> 200 µm yleinen< 100 µm harvinainen Pallon leikkauslujuus (0,5 mm BGA)800--1000 gf1100 g--13
Usein kysytyt kysymykset – Yleisiä kysymyksiä typen uudelleenvirtauksesta Industrial Robot PCBA:lle
Kysymys 1: Parantaako typen uudelleenvirtaus tärinälle alttiina olevien teollisuusrobottien PCBA:n juotosliitosten luotettavuutta?
V:Kyllä, mutta vain tietyille vikamekanismeille. Teollisuusrobotit kokevat 5--50 grms tärinää servomoottoreista ja vaihteistoista. Kaksi tärinään liittyvää vikaa paranee typellä:
Kirkendall tyhjentää-- Ilman takaisinvirtauksessa kupari-tina-intermetallinen (IMC) kasvu on epäsäännöllistä ja muodostaa mikroskooppisia onteloita rajapinnalle. Tärinän vaikutuksesta nämä tyhjöt sulautuvat yhteen ja halkeilevat 5000–10 000 tunnin kuluttua. Typen uudelleenvirtaus tuottaa tasaisen IMC:n (Cu₆Sn5-kerroksen) ilman tyhjiä tiloja. Tärinätestaus (20 Grms, 10--2000 Hz, 100 tuntia) osoittaa, että typpiliitokset kestävät 3 kertaa pidempään.
Juotosväsymys raskaiden komponenttien lähellä-- Teollisuusrobotin PCBA:n suuret muuntajat (15 × 15 mm) kokevat differentiaalista lämpölaajenemista robotin lämmityksen aikana (25 °C - 85 °C). Ilman takaisinvirtauksessa ontelot keskittyvät komponenttien kulmien alle, joissa jännitys on suurin. Nämä ontelot toimivat halkeamien alkamispaikkoina. Typen ansiosta tyhjät liitokset jakavat jännityksen tasaisesti.
Määrällinen parannus-- Nopeutettu käyttöikätestaus (lämpöisku -40°C - +125°C, 1000 sykliä + samanaikainen tärinä) osoittaa:
- Ilman palautusliitokset: 12 % murtuneet tai vialliset
- Typen reflow-liitokset: 1,5% halkeilevat
Kuitenkin, typpi ei korjaa huonosti suunniteltua tyynyn geometriaa tai vääriä kaavaimen aukkoja. Optimoi ne aina ensin ja lisää sitten typpeä.
Q2: Mikä tyhjöprosentti on hyväksyttävä teollisuusrobotin PCBA-tehovaiheille, ja voiko typpi saavuttaa sen?
V:Teollisuusrobottien PCBA-tehovaiheissa (moottorikäytöt, IGBT:t, MOSFETit) hyväksyttävä tyhjennys riippuu lämpökuormasta. Kolme tasoa on olemassa:
Taso 1 – suuri teho (jatkuva > 20A per FET)
Hyväksyttävä tyhjä alue: < 5 %. Yksittäisen aukon halkaisija: < 0,2 mm. Tämä on saavutettavissa vain typen takaisinvirtauksella (1000 ppm O₂) ja tyhjiöpalautuksella (valinnainen). Ilman typpeä tyypillisiä onteloita on 15-25 %.
Taso 2 – keskiteho (10–20 A huippu, ajoittainen)
Hyväksyttävä tyhjä alue: < 10 %. Ei yksittäistä aukkoa > 0,5 mm. Typen uudelleenvirtaus saavuttaa jatkuvasti 5–8 % tyhjiä tiloja. Ilman takaisinvirtaus tuottaa 12–18 % – usein marginaalista, mutta menee ohi, jos lämpösimulaatio sallii.
Taso 3 – pieni teho (< 5A, signaali-IC:t)
Hyväksyttävä tyhjä alue: < 25 %. Tyhjiöillä on minimaalinen lämpövaikutus. Typpi on tarpeeton. Ilmanvaihto riittää.
Voiko typpi saavuttaa tason 1 ilman tyhjiötä?Ei - pelkkä typpi saavuttaa 5--8 %:n minimityhjiötä loukkuun jääneiden vuokaasujen vuoksi. Alle 5 %:n tyhjiöille (kriittistä SiC MOSFET- tai GaN-laitteille) tarvitaan tyhjiöpalautus (poistaa kaasut juotteen sulamisen jälkeen). Typpi + tyhjiö saa aikaan 1--3 % tyhjiä tiloja.
Testausprotokolla teollisuusrobotille PCBA: Mittaa aukot 10 laudalta. Jos keskiarvo > 15 %, lisää typpeä. Jos keskimääräinen 8--15 % ja tehohäviö < 2W komponenttia kohti, ilma on hyväksyttävää. Jos vaaditaan < 8 %, määritä typen ja kaavaimen optimointi (läpiviennit lämpötyynyssä virtauksen vapauttamiseksi).
Kysymys 3: Voinko muuntaa nykyisen ilmavirtausuunini typeksi teollisuusrobotin PCBA-tuotantoa varten?
V:Kyllä, mutta kolmella ei-neuvottelukelpoisella muutoksella. Monet valmistajat yrittävät osittaista muuntamista ja epäonnistuvat.
Muutos 1 -- Uunin tiivistys
Ilmavirtausuuneissa on aukot sisäänkäynti-/ulostuloverhoissa ja vyöhykkeiden välissä. Typen puhtaus vaatii hapen sisäänpääsyn < 50 l/minuutti. Asentaa:
- Kaksikerroksiset magneettiverhot (korvaa yksinkertaiset ketjut)
- Ylipaineen säätö (1--2 mm H2O uunin sisällä)
- Tiivistä kaikki pääsypaneelit korkean lämpötilan silikonitiivisteillä
Ilman tiivistystä kulutat 3–5 kertaa enemmän typpeä (hinta 0,30–0,50 dollaria per kortti) ja silti 5 000 ppm O₂ huipussaan – huonommin kuin oikein viritetty ilmauuni.
Muutos 2 – Hapen valvontajärjestelmä
Asenna kaksi zirkonia O₂-anturia: yksi esilämmitysvyöhykkeelle, toinen virtaushuippuvyöhykkeelle. Anturit on kalibroitava kuukausittain. Monet teollisuusrobottien PCBA-valmistajat jättävät kalibroinnin väliin ja ihmettelevät sitten, miksi tyhjennys palautuu.
Muutos 3 – Kuljetin ja voitelu
Tavalliset uunin kuljettimen voiteluaineet höyrystyvät typessä (hapen puuttuminen muuttaa hajoamislämpötilaa). Käytä perfluoripolyeetteri (PFPE) -rasvaa. Kester tai Klüber tuotemerkit. Vakiovoiteluaine saastuttaa levyn ja muodostaa juotospalloja.
Muunnoskustannukset ja aikajana:
- Varustus: 8 000 - 15 000 dollaria (tiivisteet, verhot, anturit, virtauksen säätimet)
- Asennus: 2 päivän seisonta-aika
- Typen syöttö: nestesäiliö tai PSA-generaattori (300–500 dollaria kuukaudessa)
- Takaisinmaksuaika teollisuusrobotin PCBA:n määrälle > 50 000/vuosi: 6--8 kuukautta (alennettu korjaustyö ja kenttäpalautus)
Älä muunnajos vuotuinen volyymi on alle 20 000 taulua. Käytä sen sijaan sopimusvalmistajaa, jolla on jo typen uudelleenvirtaus.
Päätösmatriisi - Pitäisikö sinun käyttää typpeä?
FactorAir Reflow Riittävä typpi Suositeltu Lämpötyynyt > 25 mm² Ei Kyllä Komponentit paljaalla kuparipohjalla (QFN, DFN) Ei KylläBGA jako < 0,8 mm Ei Kyllä Robotti PCBA toimii > 60 °C ympäristössä Ei Kyllä Kentän luotettavuustavoite < 0,5 % vikaa vuodessa AC 0,5 % myyjästä no-clean flux Joskus Suurille levyille Tilavuus < 10 000 lautaa/vuosi Kyllä Ei (kustannustehokasta)
Lopullinen suositus
Typen uudelleenvirtaus on selkeästi järkevä teollisuusrobotti PCBA:lle, joka sisältää:
- Suuret lämpötyynyt (> 25 mm²)
- BGA:t tai QFN:t paljailla muottityynyillä
- Mikä tahansa tehoaste, joka hajoaa > 5W komponenttia kohden
- Luotettavuusvaatimus < 1 % kenttävika 5 vuoden aikana
Typpi ei ole järkevää yksinkertaiselle, vähän virtaa käyttävälle teollisuusrobotille PCBA:lle (anturiliitännät, I/O-kortit), joissa on pienet komponentit ja ilman lämpöhaasteita.
Käytännön neuvoja: Suorita 100 kortin koe typessä. Röntgen tyhjennys. Vertaa nykyisiin ilman palautustuloksiisi. Jos tyhjä pinta-ala pienenee yli 50 %, käytä typpeä. Jos vähennys on alle 30 %, flux tai stensiilisuunnittelu on todellinen ongelma – korjaa ne ensin.
