Keskikonsolin PCBA

Unixplore Electronics on kiinalainen yritys, joka on keskittynyt luomaan ja valmistamaan ensiluokkaisia autojen keskikonsolin PCBA-levyjä vuodesta 2008 lähtien. Meillä on ISO9001:2015- ja IPC-610E piirilevykokoonpanostandardien sertifioinnit.

Lähetä kysely

Tuotteen Kuvaus

Kuinka löytää luotettava toimittaja auton keskikonsolin PCBA-ohjauskortille?

Korkealaatuisen autojen keskikonsolin PCBA:n toimittaa kiinalainen valmistaja Unixplore Electronics. Osta korkealaatuinen auton keskikonsoli PCBA suoraan alhaisilla hinnoilla.

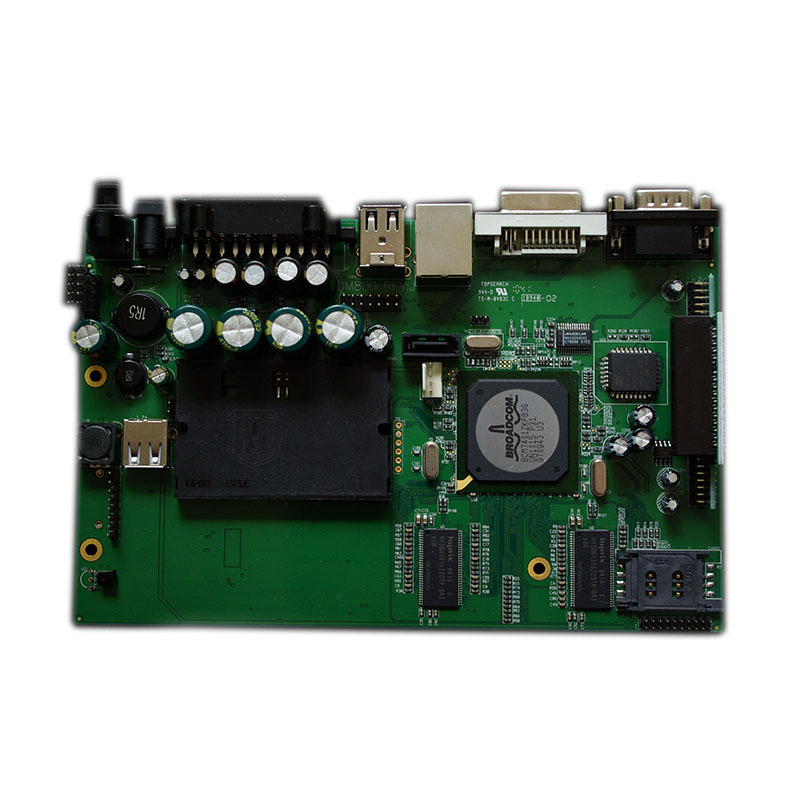

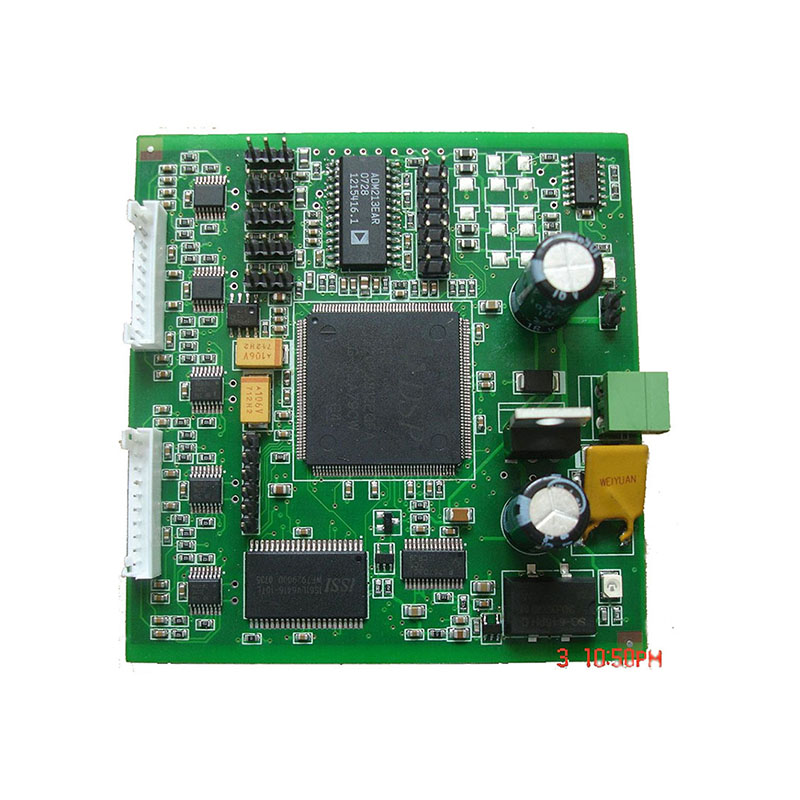

Automobile Center Console PCBA-ohjauspiirilevy on tärkeä osa sisäistä autoa, joka vastaa auton keskusohjausjärjestelmän ohjaamisesta ja säätämisestä.

Autojen keskikonsolin piirilevyllä on monia elektronisia komponentteja ja piirejä, mukaan lukien mikroprosessorit, muistit, tulo- ja lähtöliitännät, tehopiirit jne. Nämä komponentit ja piirit yhdessä muodostavat auton keskusohjausjärjestelmän, joka voi toteuttaa erilaisia toimintoja, kuten esim. kuten ajoneuvon ohjaus, turvasuojaus, navigointi ja viihde.

Autojen keskusohjauspiirilevyjen suunnittelu ja valmistus edellyttävät tiukkoja laatu- ja turvallisuusstandardeja, jotta ne voivat toimia turvallisesti ja luotettavasti. Samaan aikaan autotekniikan kehittyessä myös keskikonsolin piirilevyn toiminnot ja monimutkaisuus lisääntyvät.

Unixplore tarjoaa yhden luukun avaimet käteen -palvelun EMS-projektillesi. Ota rohkeasti yhteyttä hallirakennuksesi suhteen, voimme tehdä tarjouksen 24 tunnin sisällä vastaanotettuammeGerber tiedostojaBOM-luettelo!

Autojen keskikonsolin PCBA-valmistus

* Asiakkaan toimittama Gerber-tiedosto ja tuoteluettelo
* Tyhjä piirilevy valmistettu, komponentit ostamme
* Piirilevyjen valmistus täysin kootuilla osilla
* 100 % Toiminta Testattu OK ennen toimitusta
* RoHS-yhteensopiva, lyijytön valmistusprosessi
* Nopea toimitus itsenäisellä ESD-paketilla
* Yhden luukun elektroninen valmistuspalvelu piirilevyjen suunnitteluun, piirilevyasetteluun, piirilevyjen valmistukseen, komponenttien hankintaan, piirilevyjen SMT- ja DIP-kokoonpanoon, IC-ohjelmointiin, toimintatestiin, pakkaamiseen ja toimitukseen

Unixplore PCB & PCB Assembly -ominaisuus

Parametri	Kyky
Kerrokset	1-40 kerrosta
Kokoonpanotyyppi	Läpireikä (THT), pinta-asennus (SMT), sekoitettu (THT+SMT)
Osan vähimmäiskoko	0201(01005 Metric)
Komponenttien enimmäiskoko	2,0 x 2,0 x 0,4 tuumaa (50 mm x 50 mm x 10 mm)
Komponenttipakettityypit	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP jne.
Pienin tyynyn nousu	0,5 mm (20 mil) QFP:lle, QFN:lle, 0,8 mm (32 mil) BGA:lle
Vähimmäisjäljen leveys	0,10 mm (4 mil)
Vähimmäisjäljitys	0,10 mm (4 mil)
Minimiporan koko	0,15 mm (6 mil)
Lautan enimmäiskoko	18 tuumaa x 24 tuumaa (457 mm x 610 mm)
Laudan paksuus	0,0078 tuumaa (0,2 mm) - 0,236 tuumaa (6 mm)
Lautan materiaali	CEM-3, FR-2, FR-4, High-Tg, HDI, alumiini, korkeataajuus, FPC, jäykkä flex, Rogers jne.
Pinnan viimeistely	OSP, HASL, Flash Gold, ENIG, Gold Finger jne.
Juotospastan tyyppi	Lyijytön tai lyijytön
Kuparin paksuus	0,5 OZ – 5 OZ
Kokoonpanoprosessi	Reflow-juotto, aaltojuotto, manuaalinen juottaminen
Tarkastusmenetelmät	Automatisoitu optinen tarkastus (AOI), röntgen, visuaalinen tarkastus
Testausmenetelmät talon sisällä	Toiminnallinen testi, anturitesti, ikääntymistesti, korkean ja matalan lämpötilan testi
Käsittelyaika	Näytteenotto: 24 tunnista 7 päivään, massaajo: 10 - 30 päivää
PCB-kokoonpanostandardit	ISO9001:2015; ROHS, UL 94V0, IPC-610E luokka ll

Unixplore lisäarvoa tuottava EMS-palvelu

● IC-esiohjelmointipalvelu tiedostomuodossa HEX, ELF ja BIN.
● Auton keskikonsolin PCBA-toimintotestilaite, joka on räätälöity asiakkaan testivaatimusten mukaan
● Laatikon rakennuspalvelu, joka sisältää muovi- ja metallikotelomuottien ja osien valmistuksen
● Mukautettu pinnoite, mukaan lukien selektiivinen lakkapinnoite, epoksihartsipinnoitus
● Johdinsarja ja kaapelikokoonpano
● Valmiiden tuotteiden kokoonpano, mukaan lukien laatikko, näyttö, kalvokytkin, etiketit ja räätälöity laatikko- tai vähittäismyyntipakkaus.
● Erilaisia kolmannen osapuolen PCBA-testejä on saatavilla pyynnöstä
● Tuotesertifiointiapu

PCBA:n tuotantomenettely
