Kuinka poistumismerkki PCBA toimii virtakatkon aikana?

Poistumismerkin odotetaan pysyvän näkyvissä, kun normaali virta katkeaa, joten PCBA:lla (Printted Circuit Board Assembly) on tärkeä rooli siirtymisen hallinnassa normaalista virtalähteestä hätäkäyttöön. Tarkka piirisuunnittelu vaihtelee tuotteen mukaan, mutta perusprosessi sisältää yleensä virrantunnistuksen, akun hallinnan, virran kytkemisen ja LED-ohjauksen.

Mitä tapahtuu, kun normaali teho on saatavilla?

Normaaleissa olosuhteissa,Poistu Sign PCBAsaa virran päävirtalähteestä ja antaa tarvittavan tehon LED-valolähteelle.

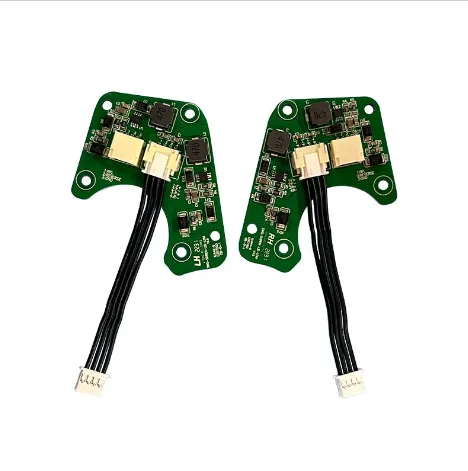

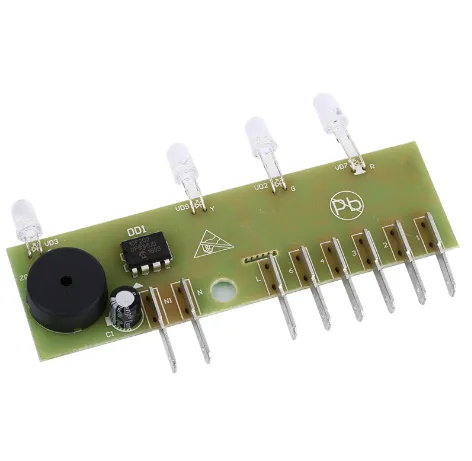

Samalla PCBA voi hallita vara-akkua niin, että se pysyy valmiina hätäkäyttöön. Tuotesuunnittelusta riippuen piiri voi myös valvoa lataustilaa ja näyttää toimintatilan indikaattorin.

Tässä tilassa päävirtalähde toimii normaalisti, kun taas akku on käytettävissä varalähteenä.

Kuinka PCBA havaitsee virtakatkon?

Kun normaali virransyöttö katkeaa tai putoaa vaaditun toimintatilan ulkopuolelle, PCBA:n on tunnistettava muutos nopeasti.

Piiri tarkkailee tulevaa tehoa ja havaitsee normaalin syötön katkeamisen. Kun sähkökatkos on tunnistettu, ohjauspiiri muuttaa virtapolun normaalista syötöstä vara-akkuun.

Tämä siirtymä on tärkeä osa hätäuloskäyntien merkkien suunnittelua, koska LEDin on pysyttävä valaistuna sen sijaan, että se sammuisi, kun päävirta katkeaa.

Kuinka vara-akku ottaa vallan?

Virtakatkon havaittuaan PCBA vaihtaa virtalähteen vara-akulle.

Akku syöttää sitten energiaa turvavalaistuspiiriin, kun taas PCBA säätelee ja jakaa käytettävissä olevan tehon poistumiskyltin rakenteen mukaisesti.

Tarkka akun jännite, kapasiteetti, lataustapa ja varmuuskopioinnin kesto riippuvat tietyn tuotteen kokoonpanosta. Siksi PCBA tulisi suunnitella sopimaan akun ja LED-järjestelmän kanssa sen sijaan, että sitä tulisi käsitellä yleisenä vaihtokomponenttina.

Kuinka PCBA ohjaa LEDiä?

LED on poistumiskyltin näkyvä osa, mutta vakaa valaistus riippuu sen takana olevasta elektronisesta piiristä.

Hätäkäytön aikana PCBA ohjaa LEDille toimitettua sähkönsyöttöä. Piiri voi sisältää LED-ajo- ja virransäätötoiminnot, jotka ylläpitävät asianmukaista LED-toimintaa akun jännitteen muuttuessa.

Tämä on erityisen tärkeää pitkien varmistusjaksojen aikana, koska akun jännite ei pysy vakiona koko purkauksen ajan.

Mitä tapahtuu, kun normaali teho palautuu?

Kun normaali virransyöttö palautuu, PCBA havaitsee syöttötehon palautuksen ja muuttaa järjestelmän takaisin normaaliin toimintatilaan.

Vara-akku voi sitten palata lataustilaan piirin rakenteesta riippuen. Tällä tavalla akku on varautunut tulevaan sähkökatkoksen varaan sen sijaan, että se jää tyhjäksi yhden hätätapahtuman jälkeen.

Siksi koko toimintajakso voidaan tiivistää seuraavasti:

Normaali virta → Virtakatkon tunnistus → Akun vaihto → Hätä-LED-käyttö → Virran palautus → Akun lataus

Mitä toimintoja Exit Sign PCBA:n tulisi sisältää?

Toiminnot riippuvat tuotteen suunnittelusta, mutta Exit Sign PCBA voi sisältää:

Jokainen Exit Sign PCBA ei käytä samaa piiriarkkitehtuuria. Tarvittavat toiminnot määritetään valmiin poistumiskyltin, akkujärjestelmän, LED-kokoonpanon ja sovellettavien tuotevaatimusten perusteella.

Mitä tulee ottaa huomioon kehitettäessä Exit Sign PCBA:ta?

Poistu Sign PCBA:ta kehittävien tai hankkivien valmistajien on otettava huomioon useita tekijöitä ennen tuotantoa.

Akun yhteensopivuus on tärkeää, koska lataus- ja purkauspiirin on vastattava valittua akkua.

LED-kokoonpano on myös harkittava, koska piirilevyn on tarjottava sopiva sähköinen ohjaus aiotulle LED-kuormitukselle.

Tulotehovaatimukset tulee määritellä kohdepoistumismerkin ja -markkinoiden mukaan.

Lisäksi piirilevyjen asettelu, komponenttien valinta, lämpöolosuhteet, suojaustoiminnot ja vaaditut testaukset tulee tarkistaa tuotekehityksen aikana.

Turvallisuuteen liittyvien valaistustuotteiden osalta sovellettavat alueelliset standardit ja valmiin tuotteen sertifiointivaatimukset tulee myös vahvistaa ennen massatuotantoa.

Poistu Unixplore Electronicsin Sign PCBA:sta

Unixplore Electronicsilla tarjoamme PCBA-valmistus- ja elektroniikan kokoonpanopalveluita asiakkaille, jotka kehittävät tuotteita, kuten uloskäyntikylttejä ja turvavalolaitteita. Voimme työskennellä asiakkaiden toimittamien piirilevysuunnitelmien ja tuotantovaatimusten perusteella, ja tuotantokokemuksemme kattaa piirilevykokoonpanon ja valmiit elektroniikkakokoonpanot.

AnPoistu Sign PCBASuosittelemme syöttötehon, akun spesifikaation, LED-kokoonpanon, vaadittujen toimintojen, piirilevysuunnittelun ja kohdemarkkinoiden vaatimusten vahvistamista ennen tuotantoa, jotta kokoonpano vastaa aiottua lopputuotetta.

Lue lisää Exit Sign PCBA:sta

Sähkökatkon aikana anPoistu Sign PCBAtoimii ohjauspisteenä normaalin virtalähteen, vara-akun ja LED-valaistusjärjestelmän välillä. Se havaitsee keskeytyksen, kytkee virtalähteen, ohjaa hätä-LED-toimintaa ja voi palauttaa järjestelmän normaaliin lataustilaan, kun virta palautuu.
