20 vuoden elektroniikan valmistuksen ja SEO:n parissa olen auditoinut satoja poistumiskylttikokoonpanoja. Tämä opas kattaa tekniset tiedot, vaatimustenmukaisuusstandardit ja todelliset suorituskykymittaukset, joita kiinteistöpäälliköt ja asiantuntijat todella etsivät.

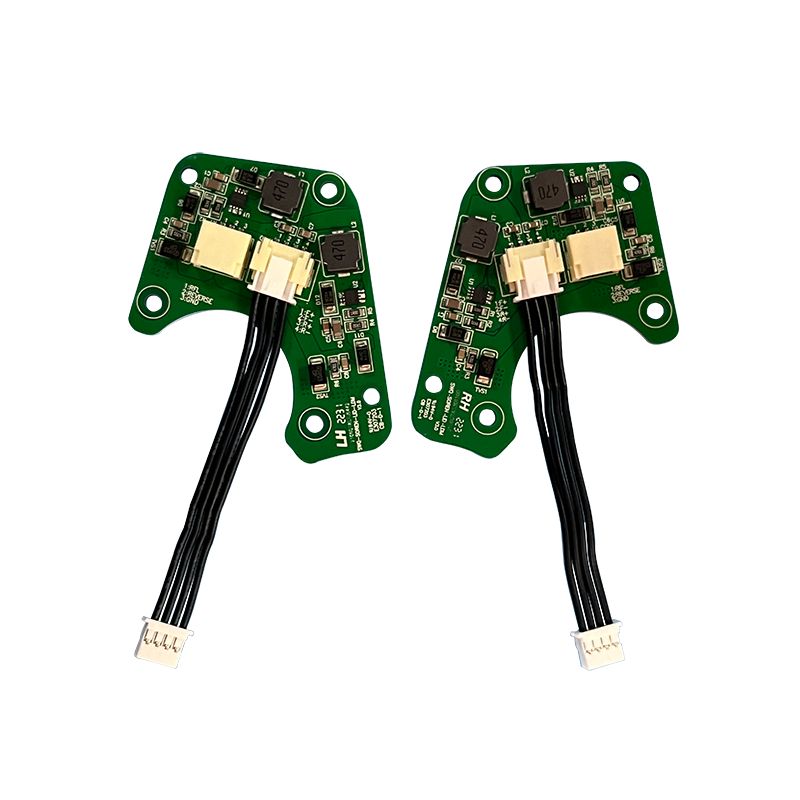

Mikä tekee poistumiskyltistä PCBA:n erilaisen?
Toisin kuin tavalliset valaisintaulut, PCBA:n poistumiskyltin tulee hallita kolmea samanaikaista toimintoa:
- Kaksi tehopolkua:AC-linjatulo (120V tai 277V) sekä vara-akun latauspiiri.
- Hätäsiirtokytkentä:Automaattinen vaihto DC-akkuun 0,1 sekunnin sisällä virrankatkoksen jälkeen.
- LED-merkkijonojen hallinta:Vakiovirran ohjaus 6 - 36 punaiselle tai vihreälle LEDille.
Koska rakennusmääräykset edellyttävät 90 minuutin valaistusta sähkökatkojen aikana, PCBA-suunnittelussa on asetettava etusijalle alhainen lepovirta ja luotettava akun lataus.
Tekniset perustiedot
Kaikki alla luetellut parametrit täyttävät tai ylittävät UL 924- ja NFPA 101 -standardit. Tarkista aina sertifikaatit toimittajaltasi.
Tulo- ja lähtöteho
ParametriStandard ArvoYhdenmukaisuus Tulojännite (AC) 120 V / 277 V / 347 V (50-60 Hz) UL 924 Hätätilan jännite 6 V - 12 V DC (NiCd- tai LiFePO4-akku) NFPA 101 Kokonaislähtöteho 2W - 8W (riippuvainen AC) tila)≥0,90 täydellä kuormallaIEC 61000-3-2Tehokkuus>82 % (AC-DC-muunnos)DOE 2021 -standardit
Akun latauksen tekniset tiedot
ParametriArvoHuomautuksia Latausjännite (NiCd) 7,2 V - 8,4 V (6 V:n nimellispakkauksessa) Lämpötilakompensoitu Latausvirta 50 mA - 200 mA (vakiovirta) Estää ylikuumenemisen Akkutyyppi TukiNiCd, NiMH, LiFePO4 Automaattinen latausaika 0 %BAMe 2 tuntia UL-vaatimusLow Battery Cutoff5,4V ±0,2VEstää syväpurkauksen
Ympäristö & Fyysinen
ParametriArviointiKäyttölämpötila 0°C - +50°C (sisätiloissa) / -10°C - +55°C (kostea paikka) Varastointilämpötila -20°C - +60°CPCB PerusmateriaaliFR4 (Tg 130°C vähintään) tai CEM-1 alennettuihin versioihin Kupari Paksuus1. 2 unssiin (ensisijaiset tehojäljet vaativat 2 unssia.)Syttyvyysluokitus UL 94V-0 (merkitty levyyn)
UL 924 -yhteensopivan PCBA:n tärkeimmät suunnitteluominaisuudet
Koodin mukainenPoistu Sign PCBAei ole valinnainen. Tässä on mitä tarkastajat tarkistavat.
1. Automaattinen hätäsiirto
- Siirtoaika:Kortin on vaihdettava AC:sta akkuun alle 0,1 sekunnissa. Mikä tahansa ihmissilmälle näkyvä viive epäonnistuu tarkastuksessa.
- Testipiiri:Integroitujen painonappitestipisteiden on simuloitava sähkökatkoksia irrottamatta verkkovirtaa. Tämä on pakollinen UL 924 -ominaisuus.
2. Akunhallintajärjestelmä (BMS)
- Ylilataussuoja:PCBA:n on lopetettava lataaminen, kun akun jännite saavuttaa 8,4 V (6 V NiCd-pakkauksissa).
- Käänteisen napaisuuden suojaus:Akkutulon diodit estävät vaurioita, jos asentaja kytkee akun taaksepäin. Tämä on johtava kenttävikojen syy.

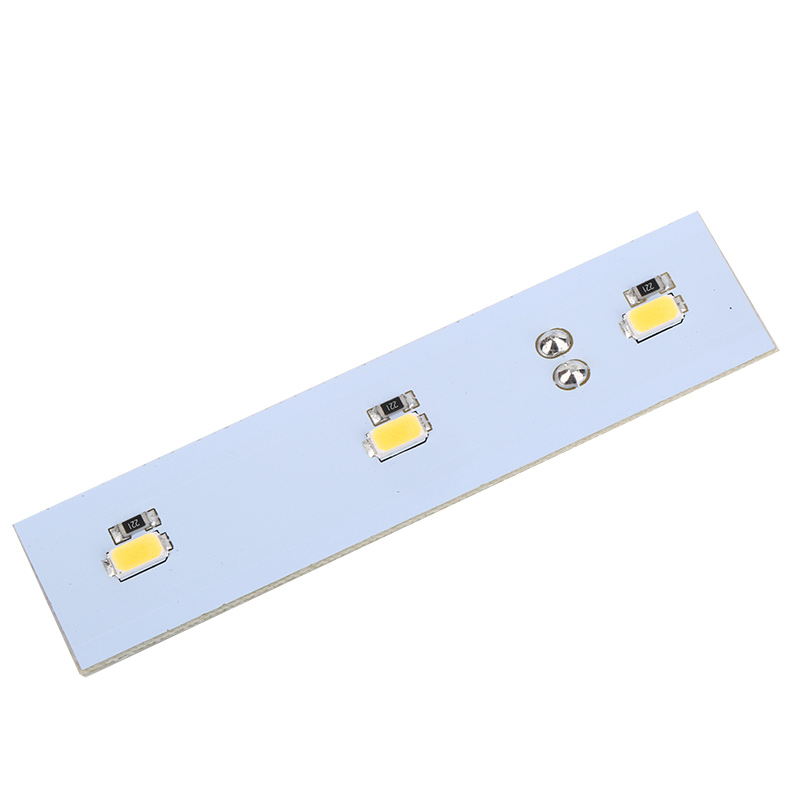

3. LED-kokoonpanon joustavuus
Useimmat poistumismerkkien PCBA-levyt tukevat useita LED-järjestelyjä:
- 6-LED-sarja:Vakio suulakepuristetuille alumiinikylteille (punainen tai vihreä).
- 12-LED rinnakkais + sarja:Yhteinen kaksipuolisille kylteille (etu- tai kattoasennus).
- 18-36 LED-ryhmää:Käytetään korkean luumenin uloskäyntikyltteihin (100+ candela).

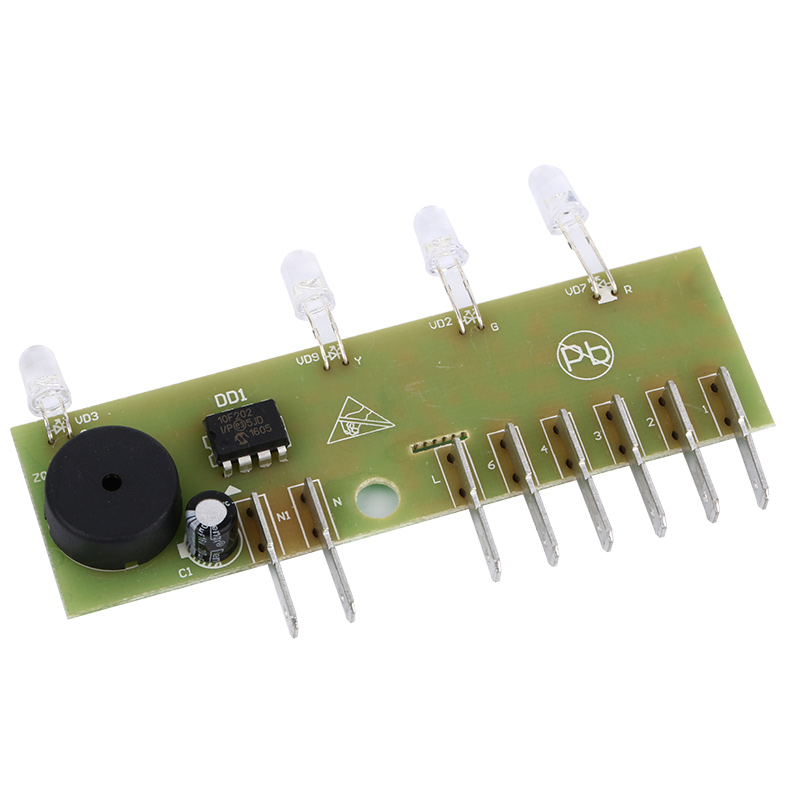

4. Itsediagnostiikka (kehittyneet yksiköt)
Premium PCBA:t sisältävät mikro-ohjaimen, joka:
- Kirjaa akun kapasiteetin 30 päivän välein.
- Vilkkuu punaista/vihreää LED-valoa akun kunnon merkiksi.
- Antaa äänihälytyksen (valinnainen), kun akun varaus laskee alle 80 % nimelliskapasiteetista.
Sertifikaatit, jotka sinun on vahvistettava
Ennen kuin tilaat mitäänPoistu Sign PCBA, pyydä nämä kolme asiakirjaa:
SertifiointiTukivaltaMitä se vahvistaaUL 924USAHätävalaistus- ja virtalaitteetNFPA 101 (Life Safety Code)USAValaistuksen kesto (90 min) ja siirtoaikaCSA C22.2 No. 141Kanada HätävalaistuslaitteetRoHS 3 (2015/863/EU)Ei rajoitettuja vaarallisia aineita
Varoitus:PCBA ilman näkyvää UL-merkkiä silkkipainokerroksessa on lähes varmasti sertifioimaton. Kenttätarkastajat voivat epäonnistua koko rakennuksesi tässä.
Valmistuksen laatuindikaattorit
Käytä tätä tarkistuslistaa arvioidessasi toimittajaaPoistu Sign PCBA.
- Juotosmaskin rekisteröinti:Virhe ei saa ylittää 0,005 tuumaa. Paljas kupari suurjännitejälkien päällä on sähköiskuvaara.
- Silkkipaino luettavuus:Kaikkien komponenttien merkintöjen (R1, C2, IC1), napaisuusmerkkien ja UL-tiedostonumeroiden on oltava selvästi luettavissa asennuksen jälkeen.
- Läpireiän komponentit:Akkuliittimien ja testikytkimien tulee olla aaltojuotettuja, ei käsin juotettuja kylmien liitosten estämiseksi.
- Mukautettu pinnoite (valinnainen):Kosteissa paikoissa (vessat, katetut ulkouloskäynnit) PCBA tarvitsee mukautuvan akryyli- tai uretaanipinnoitteen. Etsi matta tai kiiltävä pinta kaikkien komponenttien päällä.
Poistu Sign PCBA:n UKK
Alla on kolme teknistä kysymystä, jotka saan usein laitosinsinööreiltä ja hankintaasiantuntijoilta.
Kysymys 1: Voinko käyttää normaalia LED-ohjain PCBA:ta poistumiskyltissäni erillisen Exit Sign PCBA:n sijaan?
V:Ei, ja tästä syystä tämä on vaarallista. Tavallisesta LED-ohjain PCBA:sta puuttuu kolme kriittistä piiriä:
1. Vara-akun vaihto:Vakioohjaimet eivät havaitse vaihtovirran menetystä. Poistumiskylttisi pimenee heti käyttökatkon aikana, mikä rikkoo NFPA 101 -standardia, joka vaatii 90 minuutin valaistuksen.
2. Pienjännitekatkaisin:Ilman tätä PCBA jatkaa akun tyhjentämistä alle 5 V:n ja tuhoaa pysyvästi NiCd- tai LiFePO4-kennoja kolmen jakson aikana.
3. Testipainikkeen käyttöliittymä:Rakennustarkastajat vaativat manuaalisen testaustoiminnon. Vakioohjaimet eivät sisällä tätä signaalipolkua.
Bottom Line:Osta luettelossa oleva UL 924Poistu Sign PCBAvain. 5 dollarin säästö yleisessä levyssä maksaa tuhansia epäonnistuneissa tarkastuksissa.
Q2: Poistumismerkkini PCBA käy kuumana. LED-valot himmentyvät 30 minuutin akun käytön jälkeen. Mikä epäonnistui?
V:Sinulla on akun huononemisongelma, ei LED-ongelma. Tässä on diagnostinen järjestys:
1. Tarkista latausjännite:Kun vaihtovirta on kytkettynä, mittaa akun napojen poikki. Sinun pitäisi nähdä 7,2 V - 8,4 V (6 V NiCd-pakkauksessa). Jos jännite on alle 6,5 V, PCBA:n latauspiiri on viallinen.
2. Testaa akun kapasiteetti:Irrota akku ja lataa se 200mA:n vastuksella. Terveen 6 V:n NiCd-pakkauksen tulee pysyä yli 5,4 V vähintään 90 minuuttia.
3. Tarkista korroosio:NiCd-akut vuotavat kaliumhydroksidia 3-5 vuoden kuluttua. Tämä valkoinen kiteinen jäännös syö kuparijäämiä PCBA:ssa. Jos näet jossain valkoista jauhetta, vaihda sekä akku että PCBA välittömästi.
Yleinen korjaus:Vaihda akku 4 vuoden välein, vaikka merkki toimisi. Tämä estää piilotetun kapasiteetin menetyksen.
Kysymys 3: Kuinka voin varmistaa, että 500 poistumismerkkien PCBA-levyn erä on UL-yhteensopiva ilman, että jokainen testataan?
V:Luotat kolmeen vahvistustasoon:
1. UL-seurantapalvelu (FUS):Jokainen aito UL-listattu PCBA tulee tehtaalta, joka sallii ennalta ilmoittamattomat UL-tarkastukset. Levyn UL-merkinnän tulee sisältää tiedostonumero (esim. UL E123456). Etsi tämä numero UL:n Product iQ -tietokannasta. Jos se ei näy, merkki on väärennetty.
2. Päivämääräkoodin täsmäytys:PCBA-silkkipainossa tulee olla päivämääräkoodi (YYWW-muoto). Varmista, että tämä päivämääräkoodi vastaa UL-sertifiointiraportin tuotantojaksoa. Ikkunan ulkopuolelle tehtyjä lautoja ei peitetä.
3. Satunnainen tuhoava testaus:Uhraa 2 lautaa jokaista 500 yksikköä kohden. Leikkaa ne auki ja tarkasta:
- Oikea sulaketeho (esim. 250V 3A hidas palaminen).
- Muuntajan asianmukainen eristys (0,125 tuuman vähimmäisväli ensiö- ja toisioalueen välillä).
- Ei hyväksymättömiä komponenttien vaihtoja (esim. 85 °C:n kondensaattorit 105 °C:n sijaan).
Provinkki:Pyydä "UL:n valtuutusilmoitus" toimittajaltasi ennen kuin maksat suurista tilauksista.
Yhteenveto: Oikean PCBA-lähtömerkin valitseminen
LaatuPoistu Sign PCBAmääritellään kolmella ei-neuvoteltavalla ominaisuudella:
1. UL 924 -listaustodennettavissa olevalla tiedostonumerolla.
2. Automaattinen siirto alle 0,1 sekunnissaasianmukaisella pienjännitekatkaisulla.
3. Akun latauspiirisuunniteltu NiCd-, NiMH- tai LiFePO4-kemialle.
Kiinteistöpäälliköt priorisoi itsediagnostiikkalevyjä. Määritä OEM-valmistajille aina 2 unssia kuparia tehojäljissä ja UL 94V-0 -laminaateissa. Todennettu valmistusdokumentaatio ja kolmannen osapuolen sertifiointi ovat ainoa luotettava tie koodin noudattamiseen ja matkustajien turvallisuuteen.
