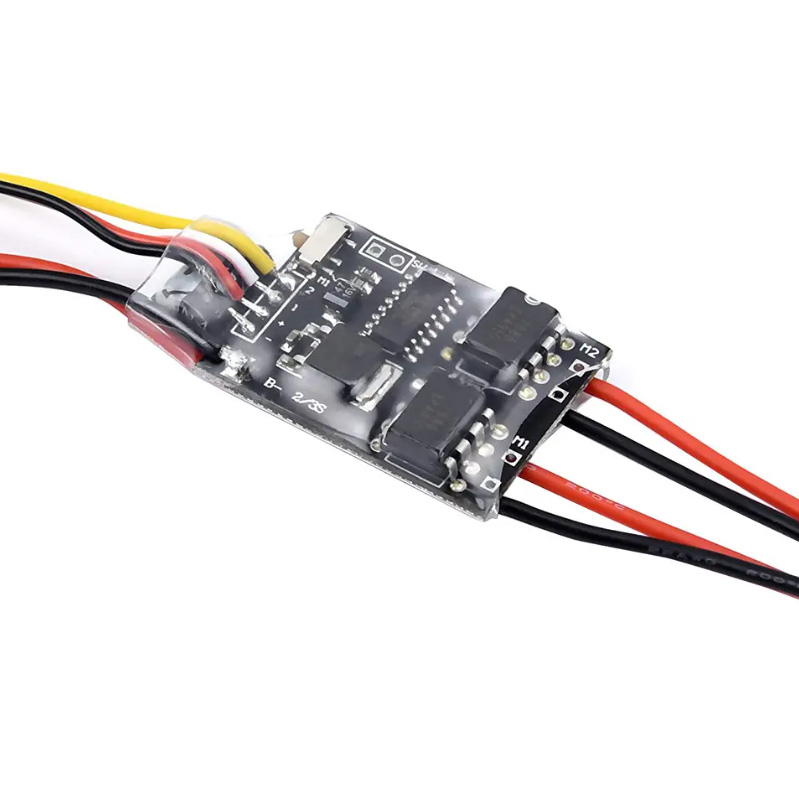

20 vuoden kokemuksella ilmailuelektroniikasta ja vikojen analysoinnista olen dokumentoinut erityiset suunnittelukäytännöt, jotka erottavat lentokelpoiset kokoonpanot maadoitetuista laitteistoista. Tämä opas kattaa materiaalin valinnan, lämmönhallinnan, sertifiointivaatimukset ja kenttätestatut parametrit lentokoneiden valaistuksen PCBA:lle.
Lentokoneiden valaistusjärjestelmien tyypit
Lentokoneiden valaistus jakautuu eri luokkiin, joista jokaisella on ainutlaatuiset PCBA-vaatimukset.
ValaistustyyppiToimintoToimintatilaKriittiset vaatimuksetNavigointivalotSijainnin ilmaisin (punainen/vihreä/valkoinen)Jatkuvasti päällä Luotettavuus, väritarkkuus Törmäyksenestovalot (Strobe) Voimakkaasti vilkkuvat Kaksoisvilkkukuvio Huippuvirran käsittely, ajoituksen tarkkuus Merkkivalojakelun varoitusmoottori1/z kestävyys LaskeutumisvalotKiitotien valaistus laskeutumisen aikana On-demand suuri teho Äärimmäinen valoteho, lämmönpoisto Matkustajan tunnelma, lukema Himmennettävä, värisäädettävä EMI-yhteensopivuus, tasainen himmennys
Tekniset perustiedot
Ympäristövaatimukset
Parametri Ilma-aluksen sisäpuoli (siipi/pyrstö) Käyttölämpötila -15°C - +70°C -55°C - +85°CSäilytyslämpötila -40°C - +85°C -55°C - +125° CHkosteus0 % - 95 % tiivistymätön10Alt0 % tiivistymiseen (käyttö) 40 000 ft max 55 000 ft max Tärinä (satunnainen) 0,2 g - 5 g RMS 5 g - 15 g RMS
Tehotulon tekniset tiedot
ParametriTyypillinen arvoHuomautuksia Ensisijainen teho 28 V DC (nimellinen) 18 V - 32 V / MIL-STD-704AC Virta (hyttijärjestelmät) 115 V AC / 400 Hz Loisteputkiin perustuvat järjestelmät Virranlaadun toleranssi±10 % tasainen, ±20 % transientti.
Materiaalin valinta lentokonevalaistukseen PCBA
Ydinmateriaali: hiilikomposiitti vai metalliydin?
Standardi FR4 on harvoin hyväksyttävä lentokoneiden valaistukseen huonon lämmönjohtavuuden ja CTE-epäsopivuuden vuoksi LED-komponenttien kanssa.
Materiaali LämmönjohtavuusCTE (ppm/°C) Paino SovellusFR40.3-0.5 W/m·K14-17ValoSignaali/ohjaus vainAlumiini MCPCB1.5-3 W/m·K23-25MediumYleinen LED-valaistusKupari MCPCB200-400 W/m-HeavyH-1400 W/m·HeavyH- Kangasydin 175–300 W/m·K (XY) 4–6,5 Erittäin kevyt Premium-ilmailu
Suositus ulkovalaistukseen:Käytä hiilikangasydintä tai kuparista MCPCB:tä. CTE-sovitus LED-komponentteihin (6-7 ppm/°C) vähentää juotosliitoksen leikkausjännitystä lämpösyklin aikana -55°C:sta +85°C:seen.
Kuparin painon valinta
Nykyinen kuormitusSisävalaistusUlkovalaistusSignaalijäljet (<100mA)0.5 unssia

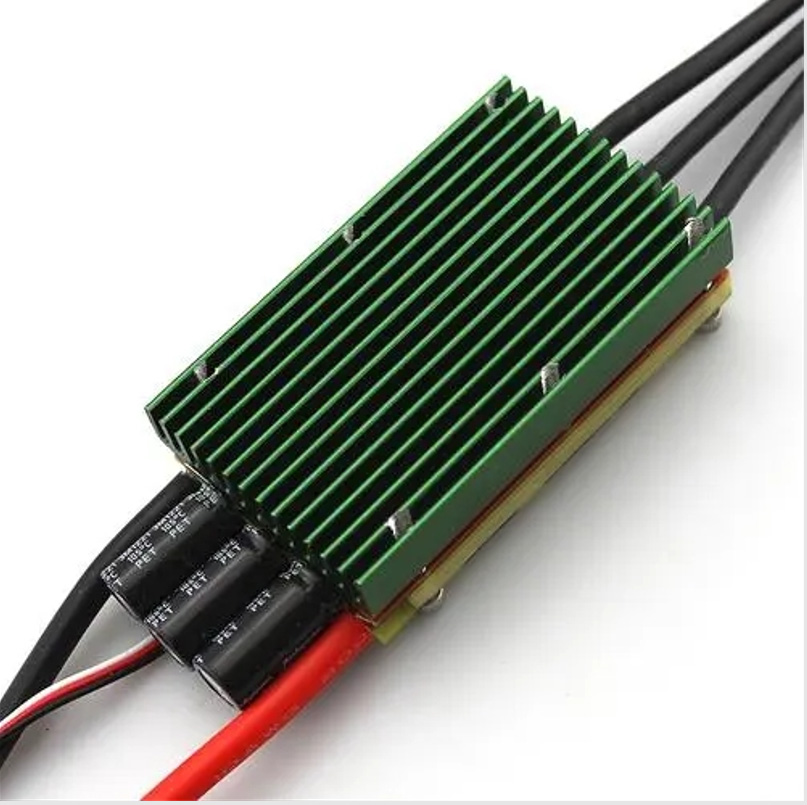

Lämmönhallinta suuritehoisille lentokoneille LED PCBA
Lämmönjohtavuusvaatimukset
MCPCB:t tarjoavat noin 10 kertaa paremman lämmönjohtavuuden kuin standardi FR-4, mikä tarkoittaa parempaa lämmönpoistoa, kirkkaampaa valotehoa ja pidempää LED-käyttöikää.
Nyrkkisääntö:Jokaista 10 °C:n LED-liitoslämpötilan laskua kohti komponenttien käyttöikä kaksinkertaistuu.
Dielektrisen kerroksen tekniset tiedot
Parametri Vakio MCPCBHigh-suorituskykyinen ilma-avaruusdielektrinen materiaaliEpoksi keraamisella täyteaineella Lämpöä johtava polyimidi Lämmönjohtavuus 1-3 W/m·K5-10 W/m·KDielektrinen Paksuus 50-100µm75-150µm Jakauma kV 3-50µm
Thermal Via -strategia LED-tyynyille
PCBA:n jokaiselle suuritehoiselle LEDille:
- Vähintään 9 lämpöläpivientiä(halkaisija 0,3 mm) LED-tyynyä kohti
- Täytetyt ja suljetut läpiviennitvaaditaan juotettavuuteen
- Välien kautta:1,0–1,2 mm ruudukkokuvio
- Tyhjä toleranssi:Alle 25 % tyynyn pinta-ala näkyy röntgenkuvassa

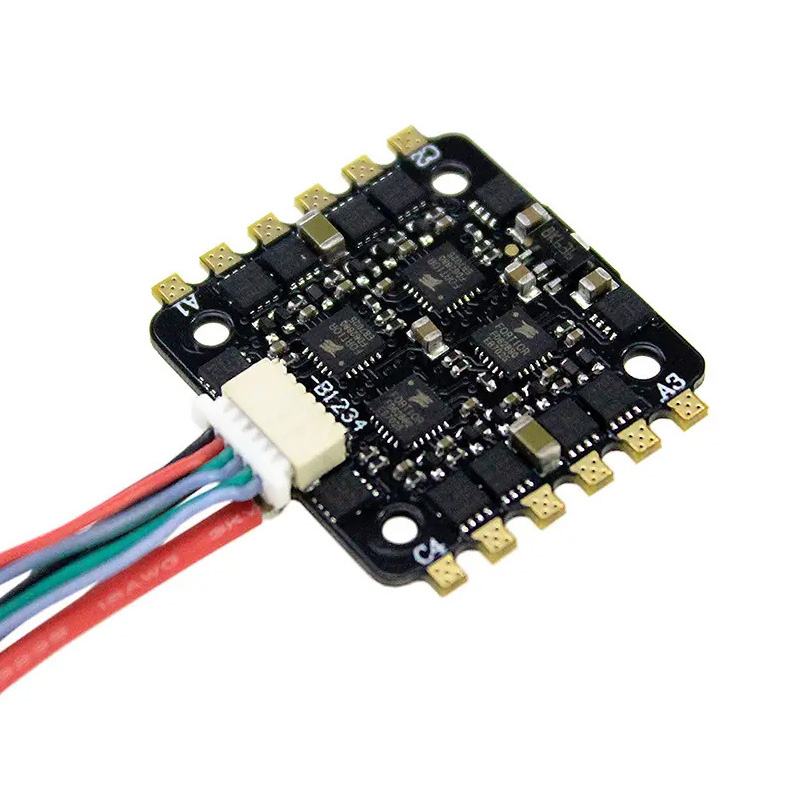

Piiritopologia ja ohjausarkkitehtuuri
Ulkovalon ohjaus
Nykyaikainen lentokoneen ulkovalaistus käyttää ohjelmoitavia LED-ajureja itsenäisellä kanavaohjauksella.
Suositeltu arkkitehtuuri:
- I2C LED-ajurin IC (esim. LP5562 tai vastaava) ohjelmoitavalla sekvenssimuistilla
- Ulkoinen MOSFET-aste suurivirtaisille LED-sarjoille
- FMU:n redundanssituki erillisillä I2C-väylillä
Ohjelmoitavien ajurien edut:
- Valaistussarjat toimivat itsenäisesti ohjelmoinnin jälkeen
- Normaalit vilkkumiskuviot eivät vaadi FMU:n toimenpiteitä
- Siro huononeminen, jos yksi FMU epäonnistuu
Kaapin sisävalaistus
Lentokoneen ohjaamon LED-valaistusjärjestelmät käyttävät tyypillisesti yksilöllisesti osoitettavia LED-mikro-ohjainpareja.
OminaisuusvaatimusOhjausprotokollaPikselitiedot sarjaväylän kauttaOsoitteetJokainen MCU-LED-pari itsenäisesti osoitettavissaVäriohjausRGB tai RGBW valaisinta kohtiTietonopeusRiittävä animaatiosekvensseihin VikatilaYksi LED-vika ei vaikuta muihin
Joustava PCBAkäytetään usein matkustamon valaistukseen mukautumaan kaareviin rungon pintoihin.
Sisäänrakennetut testilaitteet (BITE)
Lentokoneiden valaistuksen piirilevyjen on sisällettävä itsediagnostiikkaominaisuudet.
Valvotut parametrit:
- Tulojännite ja -taajuus (U_LINE, LINN_SYNC)
- Lämpötila (T_AMBIENT)
- Lampun/LED-tila (FILAMENT_DETECT vanhoille järjestelmille)
- Lähtöjännite ja virta
BITE vastaus:
- Kirjaa vika haihtumattomaan muistiin
- Valinnainen: signaalihäiriö erillisen lähdön kautta
- Jatka käyttöä, jos se on turvallista (yleinen hajoaminen)
EMI ja salamansuojaus
Salamansuojausvaatimukset
Ulkosiipi-/takavalot:
SuojaelementtiSpecificationTVS-dioditKaksisuuntainen, mitoitettu salaman aaltomuotoon Kipinäraot Ensisijaiseen ylijännitesuojaan Sarjavastus 10 Ω - 100 Ω kaikilla tulolinjoilla Maadoitus BondUL 467 mitoitettu maadoitusliitin
EMI:n lieventäminen
Tekniikka SovellusFerriittihelmetVirransyöttölinjat Yhteistilan kuristimet Säätimen tulojen kytkemiseen Suojatut kaapelit PCBA:n ja kauko-LEDien välillä Kuparin kaatomaataso Kiinteä paluutie, minimaaliset silmukat
Sertifiointi ja vaatimustenmukaisuus
Tärkeimmät standardit lentokoneiden valaistuspiirilevyille
VakioSovellusvaatimusDO-160Kaikki lentokoneetYmpäristö- ja EMI-testausMIL-STD-704Virransyöttö28V DC-virranlaatuMIL-P-55110 / IPC-6012PCB-kelpoisuus Luokka 3/AerospaceFAA AC 150/5345-46Runway reuna 14Kansainväliset lentokentän valaistusstandardit
Pätevyystestin vaatimukset
TestDO-160 SectionPass-kriteerit Lämpötila-Korkeus 4.0Käyttö 55 000 jalan korkeudessa simuloitu Tärinä8.0Ei mekaanisia tai sähköisiä vikoja Kosteus6.0Ei korroosiota tai eristyksen hajoamista Salaman aiheuttama 22.0Ei vaurioita, ei vaarallisia olosuhteita.Nesteherkkyys, polttoaineen hajoaminen11
Lentokonevalaistus PCBA:n UKK
Q1: Mitä eroa on alumiiniytimisellä ja kupariytimisellä PCBA:lla lentokoneiden ulkovalaistukseen?
V:Valinta alumiiniydin- ja kupariydin PCBA:n välillä vaikuttaa suoraan lämpösuorituskykyyn, painoon ja luotettavuuteen lentokoneen ulkovalaistuksessa.
Alumiininen MCPCB (Metal Core Printed Circuit Board):
- Lämmönjohtavuus: 138-238 W/m·K
- Tiheys: 2,70 g/cm³ (kevyt)
- CTE: 23-25 ppm/°C
- Kustannukset: 30-50 % alhaisemmat kuin kupari
Kupari MCPCB:
- Lämmönjohtavuus: 390-401 W/m·K (noin kaksinkertainen alumiini)
- Tiheys: 8,96 g/cm³ (3,3x raskaampi)
- CTE: 16-17 ppm/°C (sopii paremmin LED-komponentteihin 6-7 ppm/°C:ssa)
- Erinomainen äärimmäiseen tehotiheyteen (>2 W/cm²)
Päätösmatriisi lentokonesovelluksia varten:
Lentokoneen sijainti Tehontiheys Tärinätaso Suositeltu CoreCabin lukuvalotMatala (<0,5 W/cm²)MatalaAlumiini MCPCBWing-tarkastusvalot Keskikokoinen (1-2 W/cm²)KorkeaAlumiini, jossa parannettu läpivienti Laskuvalot (LED)Korkea (>2 W/cm²)Erittäin korkea Copperyco² MCBAVerybeyco² (pulssi) HighCopper MCPCB
Äärimmäisiin ympäristöihin:Hiilikangasydinpiirilevyt tarjoavat XY-lämmönjohtavuuden 175-300 W/m·K CTE:n ollessa vain 4-6,5 ppm/°C, mikä vastaa läheisesti keraamisia LED-paketteja. Tämä minimoi lämpörasituksen nopeiden lämpötilajaksojen aikana -55°C - +85°C.
Kysymys 2: Miten suunnittelen lentokoneen matkustamon valaistusjärjestelmissä olevalle 400 Hz:n vaihtovirtalähteelle?
V:Lentokoneen matkustamon valaistus käyttää usein 115 V vaihtovirtaa 400 Hz taajuudella, ei rakennuksissa olevaa 50/60 Hz. Tämä luo ainutlaatuisia suunnitteluvaatimuksia.
400 Hz:n suunnitteluhaaste:
50/60 Hz:lle suunnitellut vakiovirtalähteet ylikuumenevat tai epäonnistuvat 400 Hz:llä muuntajien ja magneettisten komponenttien ydinhäviöiden vuoksi.
Vaaditut PCBA-suunnittelun mukautukset:
Komponentti50/60Hz Suunnittelu400Hz Suunnittelu Muuntaja Vakiopiiteräskorkeataajuinen ferriitti- tai teippiydinTulonsuodatusSuuret elektrolyyttikondensaattoritPienemmät kalvokondensaattoritTasasuuntaajat VakiodioditNopeapalautusdioditEMI-suodatukseen 80Hz Suunniteltu ripple-suodatukseen120Hz aaltoilua
Suunnittelun tarkistuslista 400 Hz PCBA:lle:
1. Tarkista komponenttien taajuusluokitukset- Muuntajien ja kelojen tulee määrittää 400 Hz:n toiminta
2. Mittaa syöttövirta- 400 Hz:n järjestelmissä on usein korkeampi inrush kuin 50/60 Hz:n malleissa
3. Testaa lentokoneen teholla- Käytä 400 Hz lähdettä, älä pöytäsyöttöä
4. Tarkista synkronointi- Monet järjestelmät vaativat taajuuslukitun himmennyksen (esim. LINN-SYNC)
Kysymys 3: Mitkä ovat yleisimmät vikatilat lentokoneiden valaistuksen PCBA:ssa ja miten voin estää ne?
V:Airbusin ja Boeingin valaistuskokoonpanojen kenttävika-analyysin perusteella nämä viisi vikatilaa hallitsevat.
Vikatila 1: Muuntajan vika (sytytys-/käynnistyspiiri)
Ennaltaehkäisy:
- Määritä muuntajat, joilla on riittävä lämpömarginaali
- Varmista, että istutusmateriaali kestää -55°C - +125°C
- Testaa oikea toisiojännite kuormitettuna
Vikatila 2: MOSFET-vika kytkentäpiireissä
Ennaltaehkäisy:
- Käytä MOSFETejä, jotka on mitoitettu vähintään 2x käyttöjännitteelle
- Lisää hilavastuksia (10Ω - 100Ω) rajoittaaksesi virtaa
- Sisällytä snubber-piirit kytkentäsolmujen yli
- Vähennä lämpötilaa (käytä 150 °C:n liitososia)
Vikatila 3: Induktorivika resonanssipiireissä
Ennaltaehkäisy:
- Määritä kelat, joissa on UL-luokan eristys
- Varmista, että nimellisvirta ylittää käyttövirran huippuhuipun
- Lisää lämpösulake sarjaan kriittisiä piirejä varten
Vikatila 4: Mikro-ohjaimen nollaus tai lukitus
Ennaltaehkäisy:
- Käytä erillistä jännitteenvalvojan IC-piiriä (ei RC-nollausta)
- Varmista, että nollausaika täyttää teknisten tietojen vaatimukset
- Lisää vahtikoiran ajastin häiriön palautumista varten
Vikatila 5: Juotosliitoksen väsyminen lämpösyklistä
Ennaltaehkäisy PCBA-suunnittelun avulla:
- Käytä CTE-yhteensopivia materiaaleja- Kupariydin (16-17 ppm/°C) on parempi kuin alumiini (23-25 ppm/°C) yhdistettynä keraamisiin LEDeihin (6-7 ppm/°C)
- Lisää liimaus- Levitä suurten komponenttien alle epoksi- tai silikoniliimaa
- Optimoi tyynyn geometria- Käytä läpivientireikien osissa repäisytyynyjä ja suurempia rengasmaisia renkaita
- Harkitse ruukkua- Ulkoasennuksissa valuseos vaimentaa lämpömekaanista rasitusta
Kattava testaus:
Ennen lennon hyväksyntää PCBA:n on läpäistävä DO-160 lämpösykli:
- Vähintään 500 sykliä sisäkäyttöön
- 1000+ sykliä ulkokäyttöön
- Lämpötila-alue vastaa todellista asennuspaikkaa
Yhteenveto: Lentokoneiden valaistuksen PCBA-suunnittelun tarkistuslista
Suunnitteluelementti VaatimusYdinmateriaali Alumiini MCPCB sisäkäyttöön; kupari- tai hiilikangas ulkokäyttöön Kupari Paino vähintään 2 unssia tehoa varten; 3–4 unssia välkkyville/laskeutuville valoilleLämpövioista Vähintään 9 per suuritehoinen LED, täytetty ja päällystetty CTE MatchingCore CTE 10 ppm/°C sisällä LED-komponenteista. Virtatulo Ylijännitesuoja 28 V DC:lle; 400 Hz yhteensopivuus ohjaamojärjestelmilleBITEJännityksen, virran, lämpötilan valvonta; vian kirjaaminen SertifiointiDO-160 testattu; IPC-6012 luokka 3
Oikein suunniteltu lentokoneen valaistus PCBA toimii jatkuvasti yli 50 000 lentotunnin ajan ilman huoltoa. MCPCB-lämmönhallinnan, ohjelmoitavien LED-ajureiden ja DO-160-kelpoisuustestauksen yhdistelmä tarjoaa ilmailun vaatiman luotettavuuden.
