Mitä kattovalaisimen PCBA:n on tehtävä

Kattovalaisin PCBA (Printed Circuit Board Assembly) ohjaa ja syöttää LED-valolähdettä. Toisin kuin paljaat piirilevyt, PCBA sisältää kaikki piirilevyyn juotetut komponentit --- LEDit, ohjaimet, vastukset, kondensaattorit ja liittimet.

Kattovalaisimen PCBA:n päätoiminnot:

- AC-DC-muunnos (jos integroitu ohjain):Muuntaa 110-277 V AC:n matalajännitteiseksi tasajännitteeksi LED-valoille

- Jatkuva voimassa oleva säätö:Säilyttää vakaan LED-virran tulojännitteen vaihteluista huolimatta

- Lämmönhallinta:Johtaa lämpöä pois LED-liitoksista estääkseen ennenaikaisen vian

- Himmennyksen säädin (valinnainen):Liitännät seinän himmentimiin (0-10V, TRIAC tai PWM)

Ero paljaaseen piirilevyyn:Paljaalla piirilevyllä on kuparijälkiä ja tyynyjä, mutta ei komponentteja. PCBA on täysin koottu ja valmis asennettavaksi valaisimeen.

Tekniset perustiedot

Tulotehoparametrit

ParametriStandard AlueKorkean suorituskyvyn alue Tulojännite (AC) 110-120 V (US) tai 220-240 V (EU) 90-277 V (yleinen) Tulotaajuus 50/60 Hz50/60 HzTehokerroin (PF)>0,70 (kuluttaja)>0. (THD) < 20 % < 15 % (DLC-vaatimus) Ylijännitesuoja 1 kV (perus) 2-4 kV (kaupallinen)

Tehokerroin ja THD-vaatimukset Energy Star- ja DLC-standardien mukaan.

LED-lähdön tekniset tiedot

ParametriMatala TehoKeskiteho Suuriteho Kokonaislumenteho 800-1500 lm (korvaa 60W hehkulampun) 1500-3000 lm3000-5000 lm+LED-määrä 18-4848-100100-200+LED-virta mA300-700 MATkokonaisteho 8-15W15-30W30-60W

Fyysiset tiedot

Parametri FR4 Standard Aluminium MCPCBBoard ShapePyöreä, neliö tai mukautettuPyöreä, neliö tai mukautettuHalkaisija (tyypillinen pyöreä) 100 mm - 300 mm 100 mm - 300 mm Kupari Paino 1 unssi (signaali), 2 unssia (teho) 1-2 unssia Kerrosten lukumäärä2 kerrosta (yleisin) 0-30 kerrosta. W/m·K1-9 W/m·K

PCB-materiaalin valinta: FR4 vs. alumiini MCPCB

Valinta FR4:n ja alumiinisen MCPCB:n (Metal Core PCB) välillä on tärkein päätös kattovalaisimien PCBA-suunnittelussa.

Vertailutaulukko

OminaisuudetFR4 PCBAAlumiini MCPCBTLämmönjohtavuusHuono (0,3-0,5 W/m·K)Hyvä tai erinomainen (1-9 W/m·K)PainoKevyt KohtalainenHinta (pieni äänenvoimakkuus)Pienempi Keskitasoinen (30-50 % korkeampi kuin FR4)LEDin käyttöikä 150mA30,0,00000-40,0,000 tuntia sovellusMatalatehoiset (<12W), vaihdettavat polttimotKeskitehoiset ja tehokkaat kattovalaisimet

Päätösmatriisi

Kattovalaisin TehoSuositeltu PCBA-materiaaliSyy5W-12W (pieni uppoasennus)FR4 (2-kerroksinen)Halempi hinta, hyväksyttävä lämpö 12W-25W (vakiokatto)Alumiini MCPCB (1-2 W/m·K)Lämmönhallinta kriittinen25W-50W (suuret paneelit)W-LED-teho/suorituskyky (3-5mm) ylikuumeneminen50W+ (kaupallinen) Premium-alumiini (5-9 W/m·K) tai kupariydinPakollinen luotettavuuden vuoksi

Nyrkkisääntö:Käytä yli 15 W:n kattovalaisimissa alumiinista MCPCB:tä. FR4 aiheuttaa ennenaikaisen LED-vian lämmön kertymisen vuoksi.

Ajurin topologia kattovalon PCBA:lle

Kattovalaisin PCBA:t käyttävät kahta pääohjainarkkitehtuuria: integroitua (komponentit samalla kortilla) tai etäkäyttöistä (erillinen ohjainkortti).

Integroitu vs. etäohjain

NäkymäIntegroitu ohjain (COB tai lineaarinen)Etäohjain (erillinen kortti) Ohjaimen sijainti samalla PCBA:lla kuin LEDeissä Erillinen kortti, kytketty johtojen avulla. Tyypillinen teho5W-25W15W-100W+Tehokkuus80-88%85-93%Välkkyn suorituskykyVoi olla huono (ACerillinen yksinkertaisella lineaarisella suodattimella) vain)Leveä (0-10V, TRIAC, DALI)Matalempi (yksi kortti)Korkeampi (kaksi korttia)Paras kustannusherkille, himmentämättömille valaisimille Kaupalliset, himmennettävät, suuritehoiset

Vakiovirta vs. vakiojännite

Ohjaintyyppi ParasEduilleHaitatVakiovirta (CC)Suoraohjatut LED-sarjat Yksinkertaisempi, vähemmän komponentteja LED-määrän on vastattava ajurin jännitettä Vakiojännite (CV)Modulaariset valaisimet, joissa on useita kortteja Vakio 12V/24V, helppo laajentaa Vaatii erilliset virranrajoitusvastukset

Suositus kattovalaisimille PCBV:Käytä vakiovirtaajurin topologiaa integroiduissa malleissa. Se tarjoaa vakaan LED-virran ilman lisävastuksia.

Kattovalaisimen PCBA:n lämmönhallinta

Lämpö on LEDien käyttöiän ensisijainen vihollinen. Jokaista 10 °C:n LED-liitoslämpötilan alenemista kohti käyttöikä kaksinkertaistuu.

Lämpöpolun suunnittelu

Kattovalaisimen PCBA:n lämpöpolku seuraa tätä järjestystä:

LED-liitos → LED-lämpötyyny → PCBA-kupari → dielektrinen kerros (MCPCB) → alumiinijalusta → valaisinkotelo → huoneilma

Heikoin lenkki:Dielektrinen kerros (eristys kuparipiirin ja alumiinipohjan välillä). Standardieristeen johtavuus on 1-3 W/m·K. Ensiluokkainen dielektrisyys saavuttaa 5-9 W/m·K.

LED-tyynyn suunnittelusäännöt

Suunnitteluelementti VaatimusLämpöläpiviennit LED9-12-läpivientien alla (halkaisija 0,3 mm) per suuritehoinen LEDVia-täyttö Täytetyt ja päällystetyt (sallii juottamisen päälle)Kuparityynyn koko Vähintään 2x LED-lämpötyynyn koko Juotospeitto 80-90 % lämpötyynyn pinta-alasta (röntgentarkastus) Tyhjiötoleranssi 25 %Enimmäispinta-ala

Lämpövarmennus

Tuotantotesti:Käytä kattovalaisinta asennuksen jälkeen täydellä teholla 1 tunnin ajan. Mittaa lämpötila LED-tyynyistä infrapunakameralla.

Lämpötila (LED-tyyny) LuokkaOdotettu käyttöikä<50°Cerinomainen70 000+ tuntia50-60°CHyvä50 000-70 000 tuntia60-70°CAhyväksyttävä 30 000-50 000 tuntia>70° CVirheriski<20,00 tuntia

Piirilevyn asettelusäännöt kattovalaisimille

Sääntö 1: Symmetrinen LED-sijoitus

Aseta LEDit tasaisesti PCBA:n poikki estääksesi kuumia kohtia ja varmistaaksesi tasaisen valon jakautumisen. Pyöreät kattovalaisimet:

- Järjestä LEDit samankeskisiksi ympyröiksi

- Tasainen etäisyys vierekkäisten LEDien välillä

- Säilytä tasainen etäisyys laudan reunasta

Sääntö 2: Lyhyet suurvirran jäljet

Suurvirtajälkien (LED-virta ja maa) tulee olla mahdollisimman lyhyitä ja leveitä. Laske tarvittava leveys:

2 unssia kuparia, lämpötilan nousu 20 °C:

- Leveys (milj.) = Virta (ampeeria) × 35

Esimerkki: 300 mA (0,3 A) jälki → 0,3 × 35 = 10,5 mil (0,27 mm) vähintään

Lisää 50 % turvamarginaali:Käytä 16 mil (0,4 mm) 300 mA:n jälkiä varten.

Sääntö 3: Erottele AC- ja DC-osat

Jos PCBA sisältää integroidun AC-DC-muuntimen:

- Pidä AC-tulo (korkeajännite) levyn toisessa reunassa

- Säilytä 3 mm:n ryömintäetäisyys AC- ja pienjännitetasavirtajälkien välillä

- Käytä piirilevyssä fyysistä uraa tai vallihautaa, jos tilaa on vähän

Sääntö 4: Kuparin kaada maahan

Käytä kiinteää kuparivalausta päällyskerrokselle (MCPCB, piirikerros) LED-palautuksiin. Tämä vähentää jännitehäviötä ja parantaa lämmön leviämistä.

Sääntö 5: Daisy-Chain tehonjako

Pidemmille kattovalaisimille (lineaariset tai suorakaiteen muotoiset) ohjaa tehojäljet keskusväylänä sen sijaan, että syötät LEDejä edellisen merkkijonon lopusta.

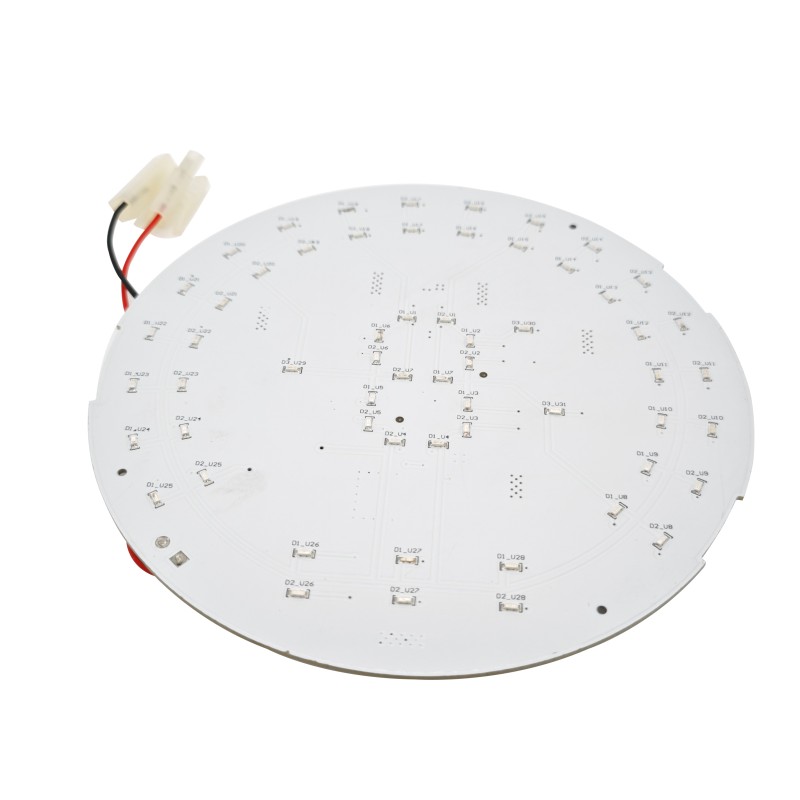

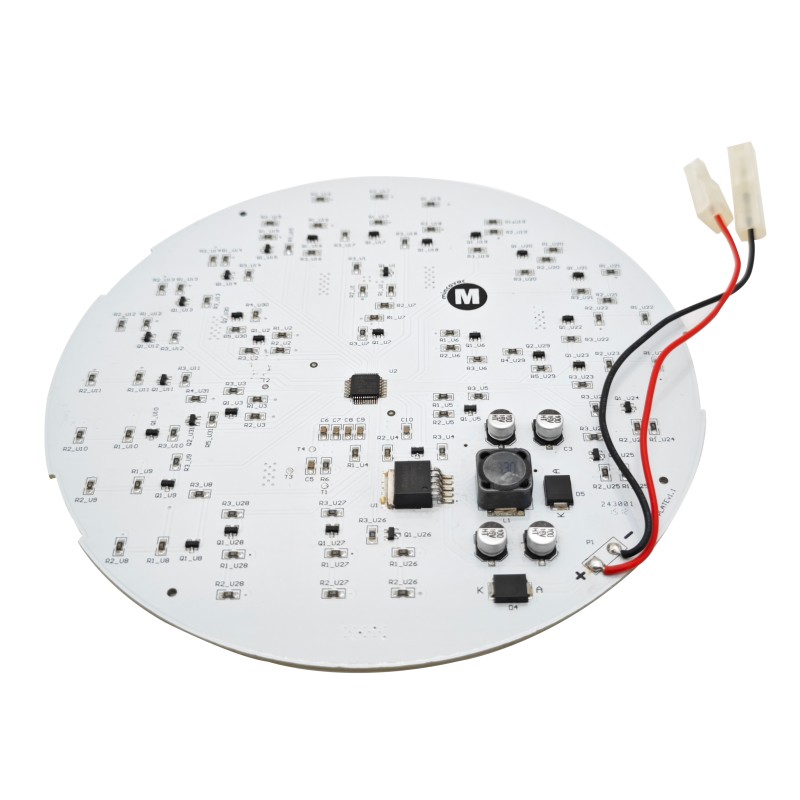

Kattovalaisimen PCBA-asetteluesimerkki (pyöreä)

Tyypillisessä pyöreässä kattovalaisimessa PCBA (halkaisija 150 mm, 36 LEDiä) on tämä kerrospino:

LayerFunctionCopper WeightTop (piirikerros)LED-tyynyt, jäljet, ohjainkomponentit2 ozDielektrinen kerrosSähköeristys75-100 µmAlumiinipohjaLämmön leviäminen ja mekaaninen tuki1,6 mm:n paksuus Pohja (valinnainen) Vain toissijaiset komponentit tai juotosmaskiN/A

Välkyntä ja himmennys huomioon ottaen

Flickerin syyt

LED-valon välkkymistä esiintyy, kun ohjaimen lähtövirrassa on merkittävää aaltoilua. Yleisiä syitä:

- Riittämätön lähtökapasitanssikuljettajassa

- Huono TRIAC-himmennin yhteensopivuus(etureunan himmentimet kapasitiivisilla kuormilla)

- Matalataajuinen PWM-himmennys(<1 kHz)

Välkyntämittarit

MetricGoodAcceptableHuonoVäkyntäprosentti (100Hz)<10 %10-30 %>30 %Välkyntäindeksi<0,10,1-0,3>0,3Välkyntätaajuus>1 kHz100-1000 Hz<100 Hz

Välkynnän vähentämistekniikat

TechniqueEffectCost ImpactAdd bulkkilähtökondensaattori (100–470 µF) Vähentää 100–120 Hz:n rippleLow-arvoa (0,10–0,30 dollaria) Nosta PWM-himmennystaajuus yli 4 kHz:iin Poistaa näkyvän välkkymisen Ei mitään (laiteohjelmiston vaihto) RegulationModerate (0,50–1,00 $)

Vaatimustenmukaisuus ja sertifiointi

Markkinoilla vaadittavat sertifioinnit

MarkkinasertifiointivaatimusUSAUL 1598 tai UL 8750Turvallisuus LED-valaisimilleKanadaCSA C22.2 No. 250.0TurvavalaisimilleEUCE (sisältää LVD:n, EMC:n, RoHS:n)Turvallisuus, päästöt, vaaralliset aineetGlobaaliIECEnergiatehokkuus3 tai yleisvalaistusmoduulit 620 StarUS1LEECD 620 DLCRebate-kelpoisuus, hyödyllisyysvaatimukset

Yleiset vaatimustenmukaisuustestit

TestiStandardCriteriaDielektrinen lujuus (hipot)UL 87501500V AC 1 minuutin ajan, ei hajoamistaMaajohdon jatkuvuusUL 8750<0,1Ω maadoitusliittimen ja paljastetun metallin välilläEMI (johtanut ja säteilevä)FCC Part 15 (US) tai EN 55015 StarsPower-kerroin ja THDsPower0Alle määritetyn rajan. <20% kaupallisiin

Kattovalaisin PCBA:n UKK

Q1: Voinko käyttää samaa kattovalaisin PCBA:ta sekä 120V että 277V kaupallisiin sovelluksiin?

V:Ei, ei ilman yleistä tuloohjainta. Tässä tekninen erittely:

Erityisesti 120 V AC:lle suunniteltu PCBA käyttää komponentteja, jotka on mitoitettu noin 200 V tasavirtaväyläjännitteelle (tasasuuntauksen jälkeen). 277 V AC -jännitteellä tasasuuntautunut tasavirtaväylä on noin 390 V DC. Tämä ylittää tavallisten 120 V:n kondensaattorien, MOSFETien ja diodien jännitteen.

Komponenttien jännitteen alennusvaatimukset:

Komponentin 120 V luokitus 277 V Vaadittu arvo Tulokondensaattori 200V400-450VMOSFET250-300V500-600VR-tasasuuntaajadiodit200V400VVyörymisetäisyys 1,5 mm3,0 mm

Jos tarvitset yhden PCBA:n molemmille jännitteille:

- Määritä ayleinen tuloohjainmitoitettu 90-277V AC

- Käytä komponentteja, jotka on mitoitettu vähintään 400 V DC väylälle

- Suunnittele piirilevyn ryömintä 3 mm vaihtovirtajohtojen ja pienjänniteosien väliin

- Odota 10-20 % korkeampia komponenttikustannuksia

Vaihtoehto:Luo kaksi PCBA-muunnelmaa --- yksi 120 V:lle (pienempi hinta) ja toinen 277 V:lle (korkeampi jännite). Tämä on yleistä kaupallisessa valaistuksessa.

Kysymys 2: Kuinka varmistan, että kattovalaisimeni PCBA toimii oikein TRIAC-seinävalaisimen kanssa?

V:TRIAC-himmennin yhteensopivuus on yleinen haaste kattovalaisimien PCBA-suunnittelijoille. Tässä on tekninen lähestymistapa:

Ongelma:TRIAC-säätimet on suunniteltu hehkulampuille (resistiivinen kuorma). LEDit aiheuttavat reaktiivista kuormaa, joka voi aiheuttaa TRIACin sytytyskatkoksen, mikä johtaa välkkymiseen, vilkkumiseen tai himmenemisen epäonnistumiseen alle 30 %:iin.

Ratkaisu 1 - Bleeder-vastus (passiivinen):
Lisää vaihtovastus (10-50 kΩ, 1-2W) AC-tuloon. Tämä kuluttaa tarpeeksi virtaa (5-15 mA) pitääkseen TRIAC:n johdonmukaisena jokaisen puolijakson aikana.

Tulos:Parantaa matalan tason himmennystä (yleensä 10-15 % vähintään). Lisää 1-2W valmiustilahäviötä.

Ratkaisu 2 - Aktiivinen ilmauspiiri (suositeltava):
Aktiivinen ilmauslaite (IC-ohjattu) ottaa virtaa vain, kun TRIAC muuten katkaisisi sytytyskatkoksen. Tehokkuushäviö on lähellä nollaa.

Ratkaisu 3 - Määritä TRIAC-himmennysohjaimen IC:
Monissa kaupallisissa LED-ajuri-IC:issä on sisäänrakennettu TRIAC-himmennystunnistin ja vuodon ohjaus. Esimerkkejä:

- TI LM3447(TRIAC-himmennettävä LED-ohjain)

- MPS MP4030(TRIAC-himmentävä ensiöpuolen säädin)

Testausvaatimus:Tarkista himmennysyhteensopivuus vähintään 5 eri TRIAC-himmenninmallin kanssa (Lutron, Leviton, Legrand). Himmentimet vaihtelevat huomattavasti pitovirtavaatimuksissaan.

Kenttävian merkki:Jos kattovalo vilkkuu tai vilkkuu, kun se himmennetään alle 50 %, ilmauspiiri on riittämätön.

Q3: Mitkä ovat yleisimmät laatuongelmat kattovalaisimien PCBA-valmistuksessa?

V:Tuhansien tuotantotarkastusten perusteella nämä viisi vikaa muodostavat yli 80 % kattovalaisimien PCBA-laatuongelmista.

VikaTaajuusJuuri syyHavaitsemismenetelmä Uudelleentyöstö KustannuksetLED-hautakivet 1-5 % Epätasainen juotospastan tilavuus LED-tyynyilläAOIkorkea (LED-valot vaurioituneet)Juotehuokoset LEDien alla Yleisiä Loukkuun jääneet vuokaasut reflow-röntgentarkastuksen aikanaEi mitään (tyhjöitä <25 % hyväksyttävää)FNäköis- tai 2-merkkisiä virheitä. (väri/merkintä)Erittäin korkea (romulevy)Kylmät juotosliitokset ohjaimessa IC1-3 %Riittämätön uudelleenvirtauslämpötilaAOI tai manuaalinen tarkastusKeskitaso (uudelleentyöstö mahdollista)Riittämätön lämpötahna (MCPCB)5-10 %Epäjohdonmukainen sovellus Vetotesti tai lämpökuvausMatala (lisää tahna)

Ennaltaehkäisystrategiat:

LED hautakivityöt:

- Käytä kaavaimen aukkoja, jotka ovat hieman suurempia kuin LED-tyynyt (suhde 1:1,1)

- Varmista, että reflow-profiilin aika on 60-90 sekuntia likviduksen (TAL) yläpuolella.

Käänteisen napaisuuden LEDit:

- Käytä LED-valoja, joissa on selkeä napaisuusmerkintä (anodi/katodi)

- Toteuta automaattinen optinen tarkastus (AOI) napaisuuden tarkistuksella

- Suorita 100 % napaisuustesti lentävälle anturille tai naulapinnalle

Kylmä juotosliitokset:

- Tarkista takaisinvirtauksen huippulämpötila (245-260 °C lyijyttömälle SAC305:lle)

- Tarkkaile uunin profiilia päivittäin profiloijalla (ei vain kerran erää kohti)

Ei tarpeeksi lämpötahnaa (MCPCB jäähdytyselementtiin):

- Käytä stensiili- tai silkkipainatusta lämpötahnaan (ei manuaalista levitystä)

- Tahnan tavoitepaksuus 0,3-0,5 mm

- Tarkista peitto asennuksen jälkeen (lämpöpastan tulee puristaa hieman reunoja)

Laadunvalvonnan tarkistuslista saapuvan kattovalaisimen PCBA-tarkastukseen:

TarkastuskohdeMenetelmäHyväksymiskriteeritLED-napaisuusVisuaalinen tai AOI100%oikea Juotosliitokset (tehokomponentit)AOIEi siltoja, ei riittämätöntä juotettaLED-tyhjyysröntgenkuvaa (näyte 5-10 %)<25% per tyyny LämpöpastaVisuaalinen (reunojen prosessoitavissa olevat testauspisteet) kynsien pohja Avoin/lyhyt, LED eteenpäin jännitteen tarkistus

Kattovalaisimien PCBA-valmistuksen tarkistuslista

Tuotantovaihe VaatimusTarkistus PCB:n saapuva tarkastusEi vääntymistä, oikea paksuus, ENIG-viimeistely näkyy Visuaalinen ja mittarimittaus Juotospastatulostus Saulainpaksuus 0,1-0,12 mm, aukon kohdistus ±0,05 mmSPI (juotepastan tarkastus) Poiminta-ja-paikkaLED-sijoittelu ±0,05 mm:n accuraakmenttivirtaa 245-260°C, TAL 60-90 sekuntia Profiilin tiedot erää kohdenLämpöpastan käyttö 0,3-0,5mm paksuus, täysi peitto Painon tarkistus + visuaalinen jäähdytyselementin asennus Tasainen paine, ei rakoa Ruuvin vääntömomenttitiedot SähkötestiAuki/lyhyt, LED-napaisuus, virranmittaus

Yhteenveto: Hyvälaatuinen kattovalaisin PCBA-tarkistuslista

Hyvälaatuinen kattovalaisin PCBA tasapainottaa kustannuksia, lämpötehokkuutta ja vaatimustenmukaisuutta. Tavallisissa asuinrakennuksissa (15–25 W) alumiininen MCPCB, jossa on 2 unssia kuparia, vakiovirtaohjain ja LED-tyynyn lämpötila alle 60 °C, saavuttaa jatkuvasti 50 000+ tunnin käyttöiän. Lisää kaupallisiin himmennettäviin valaisimiin TRIAC-yhteensopivat ohjainpiirit ja ilmauspiirit. Yleisimmät valmistusvirheet ---LED-hautakivet, käänteinen napaisuus ja kylmäliitokset --- voidaan estää AOI-tarkastuksella ja ohjatuilla uudelleenvirtausprofiileilla.

Suunnitteluelementti	Vaatimus
PCB materiaali	Alumiininen MCPCB > 15W; FR4 hyväksyttävä <12W
Kuparin paino	2 oz tehojälkiä varten; 1 unssi signaalille
Lämmönhallinta	9+ lämpöläpivientiä LEDiä kohden; LED-tyynyn lämpötila <60°C täydellä kuormituksella
Ajurin topologia	Vakiovirta (integroitu tai etä)
Välkynnän hallinta	Lähtökapasitanssi 100-470 µF; PWM-himmennys >4 kHz, jos käytössä
Himmennyksen yhteensopivuus	Ilmauspiiri TRIACille; omistettu himmennyspiiri parhaan tuloksen saavuttamiseksi
Jänniteluokitus	Komponentit, jotka on mitoitettu maksimitulojännitteelle (120 V tai 277 V tai yleiskäyttöinen)
Sertifikaatit	UL tai CE kohdemarkkinoiden perusteella; Energy Star kaupalliseen käyttöön
Valmistuksen tarkastus	AOI (LED-napaisuus, juotosliitokset), röntgenkuvaus (tyhjiöt), sähkötesti
