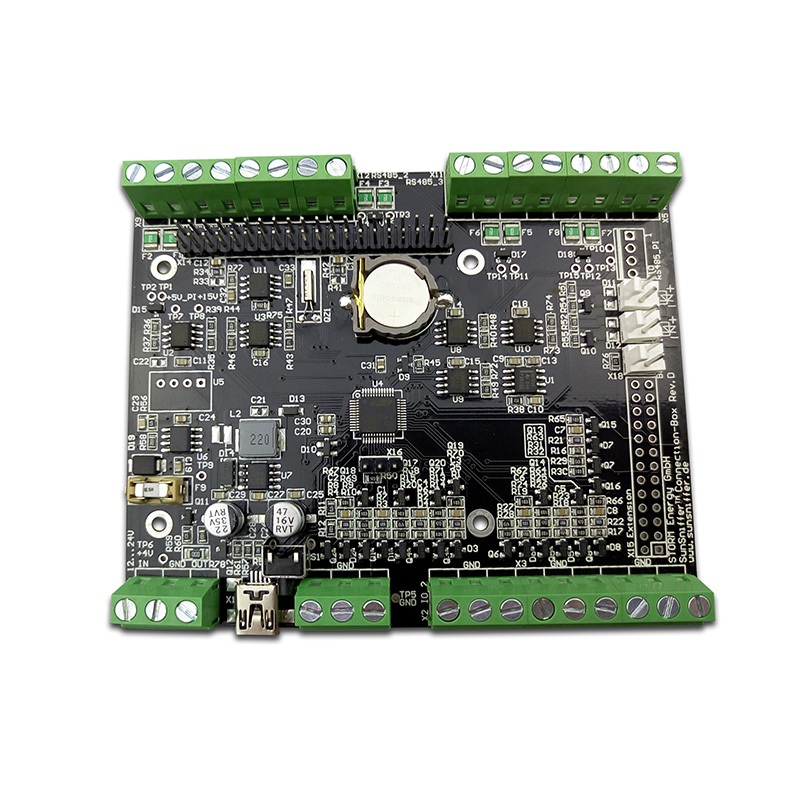

LED-ohjain PCBA

Tämä opas erittelee tekniset tiedot, valmistusstandardit ja sovelluskohtaiset vaatimukset, jotka sinun on tiedettävä.

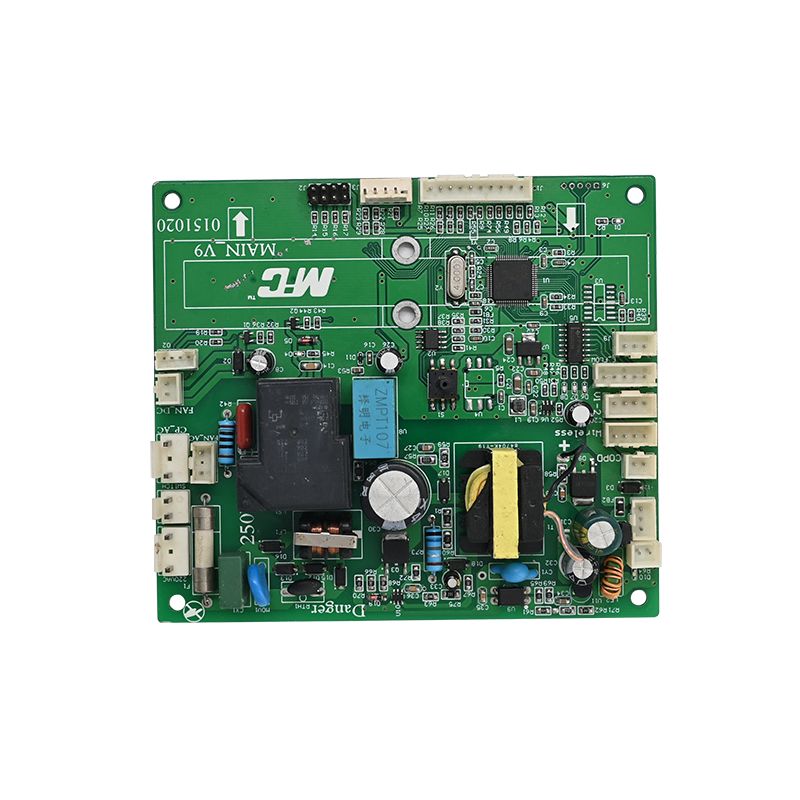

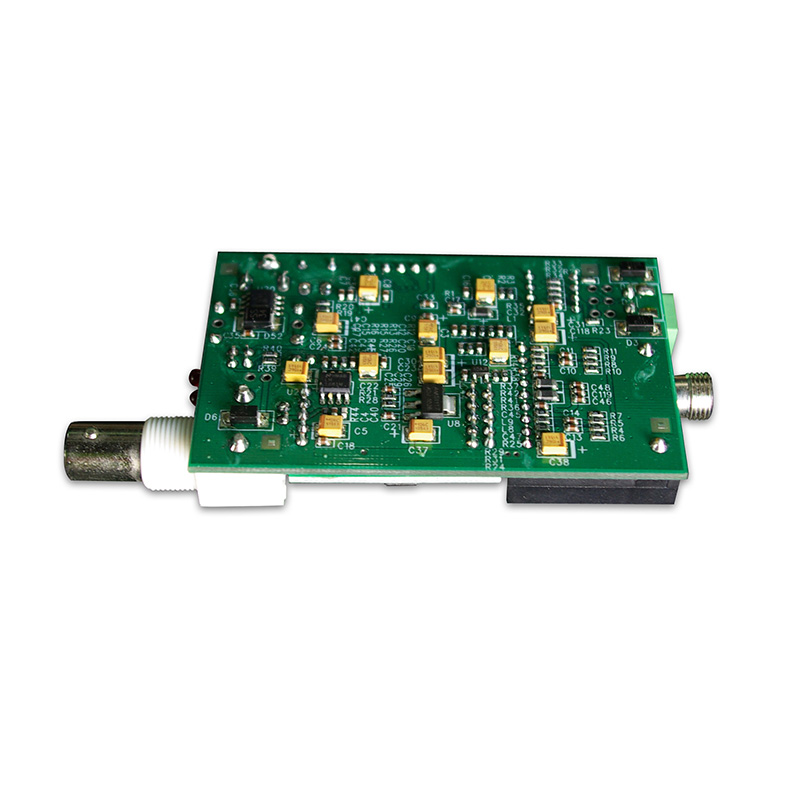

Mikä on LED-ohjain PCBA?

LED-ohjain PCBA on täydellinen koottu kortti, joka säätelee LED-valolähteen virtaa. Toisin kuin tavalliset piirilevyt, nämä kokoonpanot sisältävät tiettyjä komponentteja:

- Ajurin IC:t:Vakiovirran tai vakiojännitteen säätimet (esim. ON Semiconductor, TI, Nexperia).

- Muuntajat/induktorit:Tehonmuunnostopologioihin, kuten Flyback tai Boost.

- Jäähdytyselementit ja lämpökanavat:Kriittisten osien liitoslämpötilan hallintaan.

- Liittimet:Himmennyksen ohjaukseen (0-10V, PWM) ja AC/DC-tuloon.

Koska LEDit vaativat tiukkaa virransäätöä lämmön karkaamisen estämiseksiPCBAsuunnittelussa on asetettava etusijalle sähköeristys ja lämmönpoisto.

Tärkeimmät tekniset parametrit (tietolomake Insights)

Varmistaaksesi, että kokoonpanosi täyttää alan standardit, sinun on tarkistettava nämä parametrit valmistajalta. Tässä ovat kriittiset mittarit nykyisten IPC- ja komponenttistandardien perusteella.

Yleiset tiedot

Sähkö- ja lämpötehokkuus

Muototekijä Huomautus:Moderneissa kompakteissa malleissa käytetään DFN-paketteja (2x2mm) säästääkseen jopa 90 % levytilasta vanhoihin SOT223-paketteihin verrattuna.

Suunnittelu ja kokoonpano: 4 parasta tekniikan painopistettä

TapaamaanEEATstandardeja, luotamme todennettavissa oleviin valmistusmuistiinpanoihin ja todellisiin teknisiin tietoihin.

1. Lämmönhallintastrategia

Lämpö on elektrolyyttikondensaattorien ja LED-suulakkeiden vihollinen.

- Sijoittelun kautta:Käytä lämpöläpivientiryhmiä IC-tyynyn alla siirtääksesi lämpöä kupariselle maatasolle.

- Kuparin kaato:Ulkokerroksen kuparipaksuuden tulee ollaVähintään 2 unssia (0,0026 tuumaa).suurvirran jälkiä varten.

- Tarkastus:PCBA:n vääntyminen ja vääntyminen ei saa ylittää0,0075 tuumaa tuumaa kohtivarmistaaksesi jäähdytyselementin kosketuksen.

2. Komponenttien valinta pitkäikäisyys

- Autojen arvosanat:Valitse ulkovalaistusta vartenAEC-Q101päteviä kuljettajia. Nämä osat tukevat sivulta kostuttavia kylkiä (SWF), mikä mahdollistaa juotosliitosten automatisoidun optisen tarkastuksen (AOI) --- vaatimus nollavikojen valmistuksessa.

- Kondensaattorit:Käytä korkeaaaltoisia kondensaattoreita, joiden nimellisarvo on vähintään 105 °C.

3. Juotettavuus ja tarkastus

- AOI-yhteensopivuus:Lyijyttömät pakkaukset (DFN/QFN) ilman sivulta kostuttavia kylkiä vaativat kalliin röntgentarkastuksen. SWF-tekniikka mahdollistaa standardin AOI:n, mikä vähentää kokoonpanokustannuksia merkittävästi.

- Juotosmaskin rekisteröinti:Väärä kohdistus tulee pitää arvossa ±0,004 tuumaa enintään kuparille altistumisen estämiseksi.

4. Sähköturvallisuus (ryömintä ja välys)

- Varmista AC-DC-ajureille (off-line) riittävä välys suurjännitejälkien (verkkovirta) ja pienjännitteisten toisiopuolen välillä.

- Syttyvyysluokitus:Kaikkien materiaalien on vastattavaUL94V-0. Tämä arvo on merkittävä fyysisesti levyn juotospuolelle.

Sovelluskohtaiset vaatimukset

Eri sektorit aiheuttavat erilaisia ​​rasituksia LED-ohjain PCBA:lle.

- Autojen ajovalot (ADB):Vaatii suurvirran (8A+) ajuritEMC-yhteensopivuus (CISPR 25 Class 5). Levyjen koko on usein rajoitettu, mikä edellyttää 4+ kerroksen pinoa.

- Teolliset korkeat lahdet:Keskittyy ylijännitesuojaan ja laajoihin tulojännitealueisiin (90-305V AC).

- Kuluttaja (LED-lamput):Kustannusherkät, yleensä yksikerroksiset alumiiniset piirilevyt lineaarisilla ajureilla.

Usein kysytyt kysymykset (FAQ)

Alla on kolme yleistä teknistä kysymystäLED-ohjain PCBAhankinta ja virheenkorjaus.

Kysymys 1: Miksi LED-ohjain PCBA epäonnistuu muutaman kuukauden kuluttua, vaikka komponentit ovat aivan uusia?

V:Perimmäinen syy on lähes ainalämpöjännitystaihuono juotos. Tarkista seuraavat asiat:

1. Liitoksen lämpötila:Mittasitko ajurin IC:n Tc:n (case temp)? Nyrkkisääntönä on, että kondensaattorin käyttöikä puolittuu aina kun 10°C nousee yli 85°C.

2. Kuparin nälkä:Monet viat johtuvat siitä, että IC:n lämpötyynyä ei ole juotettu oikein. KäyttämälläSivulta kostutettavat kyljetsuunnittelu mahdollistaa AOI-tarkastuksen sen varmistamiseksi, että lämpötyyny on täysin kytketty.

3. Materiaali Tg:Vakio FR4 (Tg 130°C) saattaa heiketä ajan myötä, jos ajuri käy kuumana. PäivitäTg 150°C+tai alumiiniytiminen PCBA.

Q2: Kuinka voin varmistaa prototyypin LED-ohjain PCBA:n laadun ennen massatuotantoa?

V:Älä luota pelkästään silmämääräiseen tarkastukseen. Tarvitset kolmivaiheisen vahvistusprosessin:

1. Sähkötesti (lentävä koetin):Verkkoyhteyden 100 % varmennus on pakollinen. Varmista, ettei korkea- ja pienjänniteverkkojen välillä ole oikosulkuja.

2. Lämpökuvaus:Käytä kuljettajaa täydellä kuormalla 1 tunnin ajan. Käytä lämpökameraa tarkistaaksesi, vastaako IC-kotelon lämpötila datalehden teknisiä tietoja.

3. Juotosliitoksen mikroosa:DFN-pakkauksissa sinun on leikattava näyteliitos aukkojen tarkistamiseksi. Tyhjät eivät saa ylittää 25 % tyynyn kokonaispinta-alasta.

Q3: Mitä "ENIG"-pintakäsittely tekee LED-ohjaimelleni, ja onko se lisäkustannusten arvoinen?

V:ENIG (Electroless Nickel Immersion Gold) on kriittinen erittäin luotettaville LED-ajureille.

- Miksi sillä on merkitystä:Vakio HASL (Hot Air Solder Leveling) jättää epätasaiset pinnat. Pienenvälisten LED-ohjainpiirien (kuten QFN tai DFN) kohdalla vaaditaan tasaisuutta oikeaan juottamiseen.

- "Kulta" -etu:Kulta suojaa nikkelikerrosta hapettumiselta. Jos nikkeli hapettuu, saat "mustan tyynyn" oireyhtymän, joka johtaa juotosliitoksiin, jotka näyttävät hyviltä, ​​mutta halkeilevat lämpösyklin vaikutuksesta (yleistä ulkovalaistuksessa).

- Tuomio:Auto- tai ulkokäyttöön ENIG ei ole neuvoteltavissa. Kertakäyttöisille kuluttajapolttimoille riittää OSP tai HASL.

Yhteenveto

VankkaLED-ohjain PCBAei määritetä vain valitun IC:n, vaan myöskuparin paino, lämpö strategian kautta, japintakäsittely. Vaadi aina IPC-6012 luokan 2 tai luokan 3 vaatimustenmukaisuutta ja priorisoi sivulta kostuttavat kyljet kriittisissä autosovelluksissa varmistaaksesi AOI-vahvistuksen.

Noudattamalla näitä parametreja --- jotka on vahvistettu 20 vuoden teollisuustestauksessamme -- varmistat ohjaimen käyttöiän, joka vastaa LED-järjestelmääsi, tyypillisesti yli 50 000 tuntia L70-suorituskykyä.
