Kuinka tehdä luotettava istutusvalo PCBA

Istutusvalot (puutarha-LED-valaisimet) toimivat vaativissa olosuhteissa: 12-16 tunnin jatkuva päivittäinen käyttö, korkea kosteus ympäristöissä (60-90 % RH) ja merkittävä lämpörasitus. PCBA on koko valaisimen selkäranka --- epäonnistuminen tarkoittaa tässä sadon menetystä ja hukattua energiaa.

20 vuoden kokemuksella tehoelektroniikasta ja piirilevyjen valmistuksesta teollisuuden ja maatalouden aloilla olen analysoinut satoja kasvuvalokenttien vikoja. Tämä opas kattaa materiaalin valinnan, lämmönhallinnan, spektrin suunnittelun ja todistetut luotettavuusparametrit kevyen PCBA:n istuttamiseksi.

Mitä istutusvalon PCBA:n on tehtävä

Istutusvalo PCBA tukee kasvien fotosynteesiä keinovalon avulla. Toisin kuin tavallinen valaistus, puutarhatalouden PCBA:n on toimitettava tietyt aallonpituudet (punainen kukinnan, sininen kasvullisen kasvun vuoksi) samalla kun se hallitsee jatkuvaa suuritehoista toimintaa.

Istutusvalon PCBA:n keskeiset toiminnot:

- Spektrilähdön ohjaus:Ohjaa LED-siruja tarkoilla aallonpituuksilla (660nm punainen, 450nm sininen) poikkeamalla ≤±5nm

- Lämpöhäviö:Poistaa lämmön LED-liitoksista estääkseen lumenin ennenaikaisen heikkenemisen

- Tehon säätö:Muuntaa AC-tulon (85-265V) tai DC-tulon (12-52V) vakaaksi vakiovirraksi LED-jonoille

- Ympäristönsuojelu:Kestää kasvihuoneen kosteutta ja lämpötilan vaihteluita

Keskeinen ero tavalliseen LED PCBA:han:Istutuskevyet PCBA:t vaativat suuremman tehotiheyden (40 W - 200 W+ per kortti) ja erityistä spektrin viritystä eri satotyypeille.

Tekniset perustiedot

Spektrivaatimukset kasvuvaiheittain

Kasvuvaihe Hallitseva aallonpituus Tyypillinen punainen: sininen suhde Käyttö Kasvillinen (lehdet/varret) 450 nm (sininen) 3:1 - 4:1 Salaatti, yrtit, lehtivihannekset Kukinta / Hedelmä660 nm (punainen) 5:1 - 9:1 Tomaatit 0 Cannabis 0 - 0 - ll valkoinen Muuttuva Kasvihuoneen lisävalaistus

Perustuu nykyisiin puutarhatalouden LED-standardeihin ja valmistajan spesifikaatioihin.

Sähkö- ja tehotiedot

Parametri Pieni teho (koti/se-itse) Keskiteho (kaupallinen) Suuri teho (pysty maatila)Kokonaisteho10W-40W40W-120W120W-300W+tulojännite 12V-24V DC45-52V DC48V DC tai AC 85-265VLED-virta Kanava350mA-700mA700mA-1500mA1500mA-2800mACvirtapoikkeama±5%±2%±1%Tehonmuuntotehokkuus>85%>90%>93%

Tehoalueet on johdettu kaupallisista istutuskevyistä PCBA-määrityksistä.

Fysikaaliset ja termiset tiedot

Parametri FR4 Vakio Alumiini MCPCBCopper MCPCBTLämmönjohtavuus 0,3-0,5 W/m·K1-9 W/m·K200-400 W/m·Kkuparin paino1 oz1-2 oz2-3 oz Kerrosten lukumäärä 2-4 kerrosta 1-2 kerrosta 1-2 kerrosta Maksimilämpötila 13°C 0°C 0°C pintaTyypillinen käyttöMatala teho (<30W)Useimmat kaupalliset valotErittäin suuritehoiset

Perustuu piirilevyjen valmistusstandardeihin puutarhasovelluksiin.

PCB-materiaalin valinta: Kriittinen luotettavuuden kannalta

Piirilevymateriaalin valinta määrää suoraan istutuksen valon käyttöiän ja suorituskyvyn.

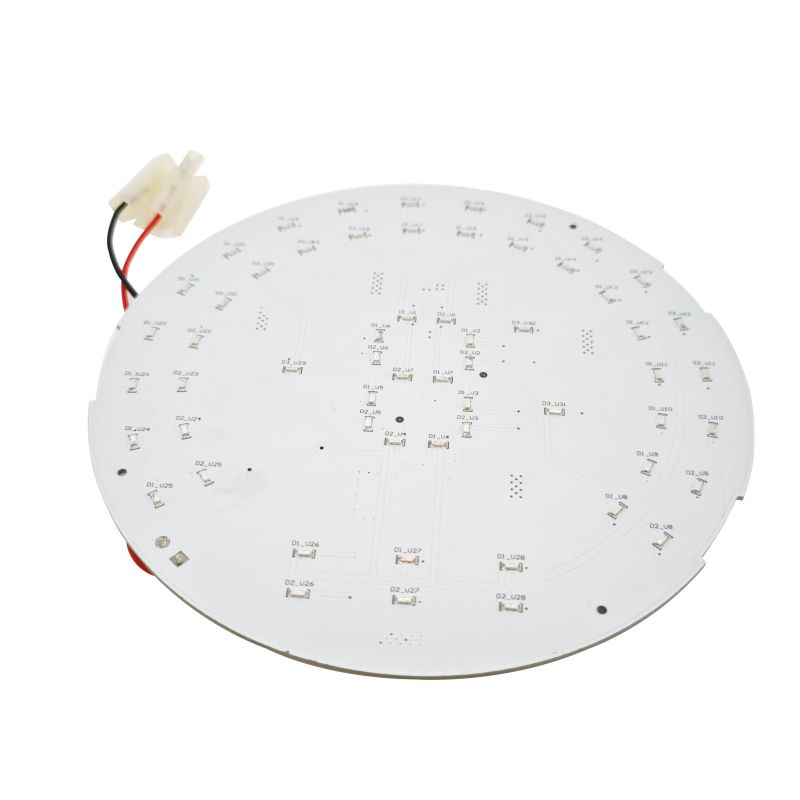

Alumiininen MCPCB (yleisin istutusvaloissa)

Alumiiniset MCPCB:t muodostavat yli 80 % kaupallisista istutuskevyistä PCBA-levyistä. Ne tarjoavat parhaan tasapainon lämmön ja kustannusten välillä.

Parametri Vakio Alumiini Korkean suorituskyvyn alumiini Lämmönjohtavuus 1-3 W/m·K5-9 W/m·KDielektrisen kerroksen paksuus 50-100 µm75-150 µm Jakojännite 2-3 kV3-5 kVHinta per m² (bulk) ~ 5 $ 30

Milloin valita alumiini:Useimmat kaupalliset istutusvalot 40W - 200W. 1-3 W/m·K alumiininen piirilevy riittää tavallisille LED-tiheyksille.

FR4 (kustannusherkkä tai vähätehoinen)

FR4-istutuskevyet PCBA:t soveltuvat vain:

- Pienitehoiset valaisimet alle 30 W

- Mallit ulkoisilla jäähdytyslevyillä

- Lyhytaikaiset tai harrastajasovellukset

Rajoitus:FR4 ei pysty hajottamaan lämpöä tehokkaasti. LED-liitosten lämpötilat nousevat 15-25 °C korkeammaksi kuin vastaavat alumiiniset MCPCB-mallit.

Keraaminen PCBA (Premium / korkea luotettavuus)

Keraamiset alustat (alumiinioksidi tai alumiininitridi) eliminoivat dielektrisen kerroksen kokonaan, jolloin lämmönjohtavuus on 20-200+ W/m·K.

Paras:Erittäin suuri tehotiheys (>3 W/cm²) tai ehdotonta luotettavuutta vaativat sovellukset.

Jatkuvan toiminnan lämmönhallinta

Istutusvalot toimivat 12-16 tuntia päivässä, 365 päivää vuodessa. Lämmönhallinta on luotettavuustekijä #1.

Lämpöpolun optimointi

Nyrkkisääntö:Jokaista 10 °C:n LED-liitoslämpötilan alenemista kohti käyttöikä kaksinkertaistuu.

Suunnitteluelementti VaatimusTarkistusmenetelmäLämpöläpiviennit LED-tyynyjen alla Vähintään 9 läpivientiä (0,3 mm halkaisija) LED-röntgentarkastusta kohdenLäpivientitäyttö täytetty ja peitetty kuparilla tai epoksilla. PoikkileikkausKuparialue lämmön levittämiseen300-500 mm² per suuritehoinen LEDPCB-asettelutarkistus (Jotteen peitto 0-9 lämpötyynyä ontelot)Röntgenkuvaus, tyhjätila <25 % Pintalämpötila (täydellä kuormituksella)Alle 60°C (LED-tyynyn alue)Lämpökuvaus

Thermal Interface Material (TIM)

MCPCB:n ja valaisimen jäähdytyselementin välillä:

- Vaadittu TIM:Silikoninen tai keraaminen lämpötyyny (vähintään 3 W/m·K)

- Paksuus:0,5-1,5 mm

- Puristus:20-30 % ilmarakojen poistamiseksi

Kuparipaino nykyisten jälkien varalta

Virta per TraceMinimum Copper Weight Suositeltu kuparin paino <500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz juotosaukon kanssa 3A+2 oz rinnakkaisilla jälkillä 3 unssia

Perustuu IPC-2221 nykyiseen puutarhavalaistuksen kapasiteettistandardiin.

Spektrisuunnittelu ja aallonpituuden ohjaus

Kasvit tarvitsevat tietyt valospektrit eri kasvuvaiheissa. PCBA:n on toimitettava nämä aallonpituudet tarkasti.

Vakioaallonpituudet istutusvaloille

AallonpituusVäriToimintaLED Siru Tyyppi450-460nm Royal Blue Kasvillinen kasvu, klorofyllin imeytyminen Sininen LED660-665nm Syvä punainen Kukkiva, hedelmällinen, fotomorfogeneesiPunainen LED730-740nmFar RedEmerson efekti, kukinnan alkaminen00KWhar LEDF50F0 spektri, visuaalinen mukavuusValkoinen LED

Punaisen:sinisen suhdesuositukset

Kasvityyppi Suositeltu Punainen:sininen SuhdeHuomautuksia Lehtivihreät (salaatti, pinaatti) 3:1 - 4:1 Korkeampi sininen kompaktiin kasvuun Hedelmäkasvit (tomaatit, paprikat) 5:1 - 9:1 Korkeampi punainen kukkien/hedelmien kehitykseen. (kasvis) - 8:1 (kukka) Säädettävä spektri suositeltava

Perustuu teollisuuden lähteistä saatuihin puutarhatalouden LED-suunnitteluohjeisiin.

Nykyinen aallonpituuden vakauden säätö

LED-aallonpituus muuttuu virran vaihtelun mukaan. Spektritarkkuuden säilyttämiseksi:

- Suurin virran poikkeama:±2 % kaikissa LED-jonoissa

- Suositeltu poikkeama:±1 % premium-malleille

- Mittausmenetelmä:Sarjavastuksen jännitehäviö tai inline-virtamittari

Ohjaimen topologia ja piirisuunnittelu

Vakiovirta vs. vakiojännite

Kevyiden PCBA:iden istutus vaatiivakiovirtakäyttöjokaiselle LED-nauhalle säilyttääkseen vakaan aallonpituuden ja estääkseen lämmön karkaamisen.

TopologiaParasEduilleHaitatLineaarinen vakiovirtaPieni teho (<30W)Yksinkertainen, alhainen EMITehoton korkealla jännitteen pudotuksessaBuck-muunninKeskitehoinen (30-100W), Vin > VfTehokas (90-95%) Vaatii induktorin, kytkentäkohinaaBoost-muuntimen >Vinigstep-komponentilla varustettuja merkkijonoja määrä Monikanavainen vakiovirtaSuuri teho (>100 W), viritettävä spektriYksittäinen kanavaohjaus, korkea hyötysuhde Monimutkainen, korkeammat kustannukset

Suojauspiirit vaaditaan

Suojaustyyppi KomponenttiSpecificationKäänteinen napaisuusSchottky-diodi tai P-FETBsulkee negatiivisen jännitteen tuloonYlijänniteTVS-diodi Puristin 1,2x maksimitulolla Ylivirta (kanavaa kohden)PTC-sulake tai tunnistusvastus + katkaisuLaskaus 1,3x nimellisvirrallaESD-suojausZener-diodit ±8kV minimituloissa

Kasvuhuoneiden ympäristönsuojelu

Istutusvalot toimivat korkean kosteuden ympäristöissä (60-90 % RH). Kosteussuoja on pakollinen luotettavan toiminnan takaamiseksi.

Yhdenmukaisen pinnoitteen vaatimukset

Pinnoitetyyppi Paras levitysmenetelmä Uudelleentyöstettävyys Akryyli (AR)Yleinen puutarhanhoito Ruisku tai kastoHelppoSilikoni (SR) Äärimmäinen kosteus, joustava PCBSelektiivinen ruisku VaikeaUretaani (UR)Altistus suolavedelle tai kemikaaleille RuiskutusErittäin vaikea

Pinnoitteen vähimmäispaksuus:0,03 mm (1,2 mailia)

Kosteussuojan tarkistuslista

- Mukautettu pinnoitekaikkien juotosliitosten ja paljastetun kuparin päälle

- Valaistusliittimille ja korkeajännitealueille (valinnainen äärimmäisissä ympäristöissä)

- Suljetut liittimet(IP65 vähintään ulkona tai korkean kosteuden kasvihuoneissa)

- ENIG pintakäsittely(estää kuparin korroosion; HASL ei ole suositeltavaa)

Käyttöympäristön rajoitukset

ParametriIndoor GrowGreenhouseUlkonkosteusalue40-70% RH60-90% RH10-100% RHTLämpötila-alue 15-30°C-5-40°C-20-50°CMMinimi IP-luokitus IP20 (sisäkuivaus)IP44 (säänkestävä)IP65

Istutusvalon PCBA-asettelusäännöt

Sääntö 1: Erota teho ja signaali

- Pidä AC/DC-tuloosa eristettynä LED-aseman jälkiä

- Pienin ryömintäetäisyys: 3 mm korkea- ja matalajännitealueiden välillä

Sääntö 2: Lyhennä suurvirtasilmukoita

- Aseta LED-ajurit mahdollisimman lähelle LED-liittimiä

- Minimoi silmukan alue vähentääksesi EMI:tä

Sääntö 3: LEDien lämpötyynyn suunnittelu

- Jokainen LED-lämpötyyny vaatii vähintään 9 lämpöläpivientiä (0,3 mm)

- Reiät on täytettävä ja suljettava juotettavuuden vuoksi

Sääntö 4: Kuparin kaada maahan

- Käytä kiinteää maatasoa kerroksessa 2 (2-kerroksisessa MCPCB:ssä maa on metalliydin)

- FR4-malleille: omistettu pohjakerros minimaalisilla halkeamilla

Sääntö 5: Daisy-Chain tehonjako

- Pitkille lineaarisille istutuskevyille PCBA-levyille (jopa 1500 mm), reititä tehojäljet keskusväylänä

- Syötä jokainen LED-segmentti väylästä, ei edellisen segmentin lopusta

Valmistus- ja kokoonpanovaatimukset

SMT-kokoonpanon tekniset tiedot istutuskevyille PCBA:ille

Parametri VaatimusVarmennus Juotospasta Lyijytön (SAC305 tai vastaava) RoHS-yhteensopivuus

Laadun testaus istutettaessa kevyt PCBA

Testimenetelmä Hyväksytty/epäonnistunut kriteeritIn-circuit test (ICT)Automaattinen anturin kiinnitysKaikki komponentit paikalla, oikeat arvotLED-napaisuuden tarkistusDioditila tai visuaalinen tarkastus100% oikea suuntaLämpökuvaus täydellä kuormallaIR-kamera 1 tunnin käytön jälkeenEi hotspotia >70°C (LED-levyt <60°C tarkkuustavoite)Spektrimetri. poikkeama ≤ ± 5 nm specBurn-in testistä 24-48 tuntia täydellä teholla, huoneen ympäristöEi LED-vikaa, ei välkkymistä

Kaupalliseen istutukseen kevyen PCBA-tuotannon yhteydessä suositellaan näiden parametrien 100-prosenttista testausta:

- LED-napaisuuden tarkistus(automaattinen optinen tarkastus)

- Juotosliitoksen laatu(AOI kaikissa tehokomponenteissa)

- Avoin/lyhyt testaus(lentävä luotain tai kynsilakka)

- Terminen validointi(otospohja, 10 % tuotannosta)

Istutusvalon PCBA:n UKK

K1: Mikä on paras piirilevymateriaali tehokkaaseen (200 W+) istutusvalaisimeen, joka toimii 18 tuntia päivässä?

V:Suuren tehon jatkuvaan käyttöön,alumiininen MCPCB, jonka lämmönjohtavuus on vähintään 3 W/m·Kon vakiovalinta. Tässä on todellisiin kenttätietoihin perustuva päätösmatriisi:

Tehotaso Suositeltu materiaali LämmönjohtavuusOdotettu käyttöikä40W-100WVakioalumiininen MCPCB (1-2 W/m·K)1-2 W/m·K30 000-50 000 tuntia100 W-200 WSuorituskykyinen alumiini (3-5 W/m·K) W/m·K50 000–70 000 tuntia 200 W–300 W+ Premium-alumiini (5–9 W/m·K) tai kupariydin 5–9+ W/m·K70 000–100 000 tuntia

Miksi alumiinia FR4:n sijaan suuren tehon saavuttamiseksi:200 W:n istutusvalo tuottaa merkittävästi lämpöä. FR4:n lämmönjohtavuus on vain 0,3-0,5 W/m·K, ja se toimii eristeenä. LED-liitoksen lämpötila ylittää 100°C minuuteissa, mikä aiheuttaa nopean valon heikkenemisen (30-50 % menetys 6 kuukauden sisällä).

Keraaminen PCBA-vaihtoehto:Äärimmäisen luotettavuuden saavuttamiseksi tai kun piirilevyn koko on tiukasti rajoitettu (suuri tehotiheys > 3 W/cm²), keraamiset substraatit (alumiinioksidi tai alumiininitridi) eliminoivat dielektrisen kerroksen kokonaan ja saavuttavat 20-200+ W/m·K. Hinta on kuitenkin 3-5 kertaa korkeampi kuin alumiininen MCPCB.

Bottom line useimmille kaupallisille viljelijöille:Tehokas alumiininen MCPCB (5 W/m·K) tarjoaa parhaan tasapainon kustannusten ja luotettavuuden välillä 200 W+ valaisimissa.

Kysymys 2: Kuinka lasken istutuskevyille PCBA:lle vaaditun kuparin painon välttääkseni jälkien ylikuumenemisen?

V:Käytä IPC-2221-kaavaa näiden puutarhanhoitokohtaisten ohjeiden kanssa. Jäljen ylikuumeneminen on yleinen vikatila suuritehoisissa istutusvaloissa.

Vaihe 1 - Määritä enimmäisvirta jälkeä kohti:
Tyypillinen 100 W:n istutusvalo 48 V:lla: Virta = 100 W / 48 V = 2,08 A merkkijonoa kohti

Vaihe 2 - Valitse sallittu lämpötilan nousu (ΔT):

- 10°C nousu:Konservatiivinen käyttöikä yli 50 000 tuntia (suositus kaupalliseen käyttöön)

- 20°C nousu:Hyväksytään kuluttajaluokkaan

- 30°C nousu:Suuri riski --- jälki heikentää juotosliitoksia ajan myötä

Vaihe 3 - Valitse kuparin paino virran perusteella:

Nykyinen 1 unssi kuparin vaadittu leveys (ΔT = 20 °C) 2 unssia kuparin vaadittu leveys (ΔT = 20 °C) Suositus 1A30 mils (0,76 mm) 15 mailia (0,38 mm) 1 unssi hyväksyttävä 2A70 mils (1,78 mm) 8 unssia 39 mms mieluiten A20. (3,05 mm) 60 mailia (1,52 mm) 2 unssia vähintään 5A220 milsiä (5,59 mm) 110 millia (2,79 mm) 3 unssia

Vaihe 4 - Laske yksinkertaistetulla kaavalla (ulkoisille jälkille, 2 unssia kuparia):

Leveys (milj.) = Virta (ampeeria) × 35 (jos ΔT = 20 °C)

Esimerkki 2,08A:lle: 2,08 × 35 = 73 mil (1,85 mm) vähimmäisleveys

20 % turvamarginaalin lisääminen:73 × 1,2 = 88 mailia (2,23 mm)

Ammattimainen suositus kevyen PCBA:n istuttamiseen:

- Käytä vähintään 2 unssia kupariakaikille jälkille, jotka kuljettavat >1A

- Käytä 3 unssia kuparia>3A:n jälkiä tai kun levytila on rajallinen

- Lisää juotosmaskin aukkosuurvirtajäljillä --- lisäjuote lisää virtakapasiteettia 20-40 %

Vahvistusmenetelmä:Prototyypin kokoonpanon jälkeen mittaa jäljityslämpötila infrapunakameralla täydellä kuormalla. Jos jokin jälki ylittää 70 °C, lisää kuparin painoa tai laajenna jälkiä.

Kysymys 3: Mikä aiheuttaa epätasaista valontuottoa tai välkkymistä istutettaessa kevyttä PCBA:ta, ja kuinka korjaan sen?

V:Epätasainen valontuotto ja välkkyminen johtuvat tyypillisesti seuraavista syistänykyinen ristiriita rinnakkaisten LED-merkkijonojen välillätairiittämätön bulkkikapasitanssi. Tässä on diagnostinen järjestys:

Pääsyy 1 - Nykyinen ristiriita rinnakkaisissa merkkijonoissa (yleisin):

Kun useita LED-sarjoja on kytketty rinnan yhteen vakiovirta-ohjaimeen, pienet erot lähtöjännitteessä (Vf) saavat yhden merkkijonon kuluttamaan enemmän virtaa kuin muut. Kuumin merkkijono ottaa eniten virtaa, lämpenee edelleen (Vf laskee lämpötilan myötä) ja vetää vielä enemmän virtaa --- lämpökarkaistu.

Ratkaisu:

- Käytä aerillinen vakiovirtaohjain merkkijonoa kohti(mieluiten suuritehoisille)

- Tai lisäätasapainotusvastukset(0,5-2Ω) sarjaan jokaisen merkkijonon kanssa virran tasaamiseksi

- Vastuksen teho: P = I² × R (esim. 1A² × 1Ω = 1 W vastus)

Perimmäinen syy 2 - Riittämätön bulkkikapasitanssi ohjaimen lähdössä:

Pulssinleveysmoduloitu (PWM) himmennys saa aikaan näkyvää välkyntää, jos lähtökapasitanssi on liian pieni. LED-virta nousee ja laskee jokaisella PWM-jaksolla.

PWM-taajuus VähimmäismassakapasitanssiVälkynnäkyvyys100-200 Hz1000µF+Näkyvä useimmille ihmisille500-1000 Hz470µFFVälkkyn havaittavissa noin 1000-4000 Hz100µFYleensä välkkymätöntä>4000Hz ei vaadita

Korjata:Lisää 100-470 µF elektrolyyttikondensaattori LED-lähtöön sekä 10 µF keraaminen kondensaattori korkeataajuista suodatusta varten.

Perimmäinen syy 3 - LED-liitäntöjen huonot juotosliitokset:

Halkeileva tai kylmä juotosliitos LED-tyynyssä luo ajoittaisen liitoksen. LED-valo voi välkkyä, himmentää tai epäonnistua kokonaan, kun levy lämpenee ja jäähtyy.

Havaintomenetelmä:

- Napauta jokaista LEDiä kevyesti muovityökalulla valon palaessa

- Jos välkkymistä ilmenee, valuta juotosliitos uudelleen

- Tarkista SMT-LEDit suurennuksella, ettei tyynyn ympärillä ole halkeamia

Perimmäinen syy 4 - Riittämätön jäljen leveys aiheuttaa jännitehäviön:

Pitkät, kapeat jäljet suuritehoisissa kieleissä aiheuttavat jännitehäviön. Jäljen etäpäässä olevat LEDit saavat vähemmän virtaa kuin kuljettajan lähellä olevat LEDit.

Korjata:

- Laske jännitehäviö: V_drop = I × R_trace

- 2 A:n merkkijono 100 milin (2,54 mm) 1 unssin jäljessä 24 tuuman yli: R ≈ 0,24 Ω, V_drop ≈ 0,48 V

- Tämä voi olla hyväksyttävää. Jos V_drop > 0,5 V, lisää jäljen leveyttä tai käytä 2 unssia kuparia

Nopea vahvistus:Mittaa jännite kunkin merkkijonon ensimmäisestä ja viimeisestä LEDistä. Jos ero ylittää 0,3 V, päivitä jälkisuunnittelu.

Tuotannon testauksen tarkistuslista istutuskevyille PCBA-aluksille

Ennen kuin hyväksyt istutuskevyen PCBA:n massatuotantoon, tarkista nämä viisi testiä:

Testata	Menetelmä	Hyväksytty/hylätty kriteerit
Spektrilähtö	Integroiva pallo tai spektrometri	Aallonpituuden poikkeama ≤±5nm kohteesta
Lämpöteho	IR-kamera 1 tunnin kuluttua täydellä kuormituksella	Ei pistettä >70°C; LED-tyynyt <60°C
Nykyinen saldo	Mittaa virta jokaisessa rinnakkaisjonossa	merkkijonojen välinen poikkeama <5 %
Kosteudenkestävyys	85 % RH 40°C:ssa 48 tunnin ajan, virtalähteenä	Ei korroosiota, ei välkkymistä, ei vikaa
Elinajan vahvistus (nopeutettu)	85°C/85 % RH, 1000 tuntia (THB-testi)	Lumenin poisto <10 %

Kaupalliset tilaukset:Pyydä PPAP (Production Part Approval Process) -dokumentaatiota, mukaan lukien lämpökuvausraportit ja spektritarkistustiedot.

Yhteenveto: Luotettava istutusvalo PCBA-tarkistuslista

Suunnitteluelementti VaatimusPCB-materiaaliAlumiini MCPCB (1-9 W/m·K) useimmille; FR4 vain pienitehoisille (<30 W) Kuparin paino 2 unssia vähintään tehojäljeille; 1 unssi signaalille Lämmönhallinta 9+ lämpöläpivientiä LEDiä kohti; TIM PCBA:n ja jäähdytyselementin välillä; pintalämpötila <60°C Spektrisäätö Punainen (660 nm), sininen (450 nm); satoon perustuva suhde; virran poikkeama <±2 % Ohjaimen topologiaVakiovirta per merkkijono; erilliset ohjainkanavat spektrin virittämiseen.KosteussuojausConformal pinnoite (akryyli tai silikoni); ENIG pintakäsittely; suljetut liittimet Virran tasapainotus erilliset ohjaimet tai tasapainotusvastukset rinnakkaisjousille SertifikaatitRoHS, UL (kaupallisiin valaisimiin)Testaus Spektri-, lämpö-, virtatasapaino, kosteudenkestävyys, THB-kiihdytetty vanheneminen

Luotettava istutusvalaisin PCBA yhdistää oikean lämmönhallinnan (alumiininen MCPCB, 2+ oz kupari, lämpöläpiviennit), tarkan spektrin hallinnan (vakiovirran käyttö, aallonpituuden poikkeama ≤±5 nm) ja ympäristönsuojelun (muodollinen pinnoite, suljetut liittimet). Yleisimmät kenttävirheet --- epätasainen valontuotto, välkkyminen ja ennenaikainen LED-vika --- jälki riittämättömästä lämpösuunnittelusta tai virran yhteensopimattomuudesta rinnakkaisten merkkijonojen välillä. Priorisoi 2 unssia kuparia, erilliset vakiovirta-ohjaimet kanavaa kohden ja lämpötestaus saavuttaaksesi yli 50 000 tunnin käytön kaupallisissa kasvuympäristöissä.
