Miksi luotettava istutuskevyt PCBA vaatii tarkkaa lämmönhallintaa ja spektriohjausta jatkuvaan puutarhanhoitoon?

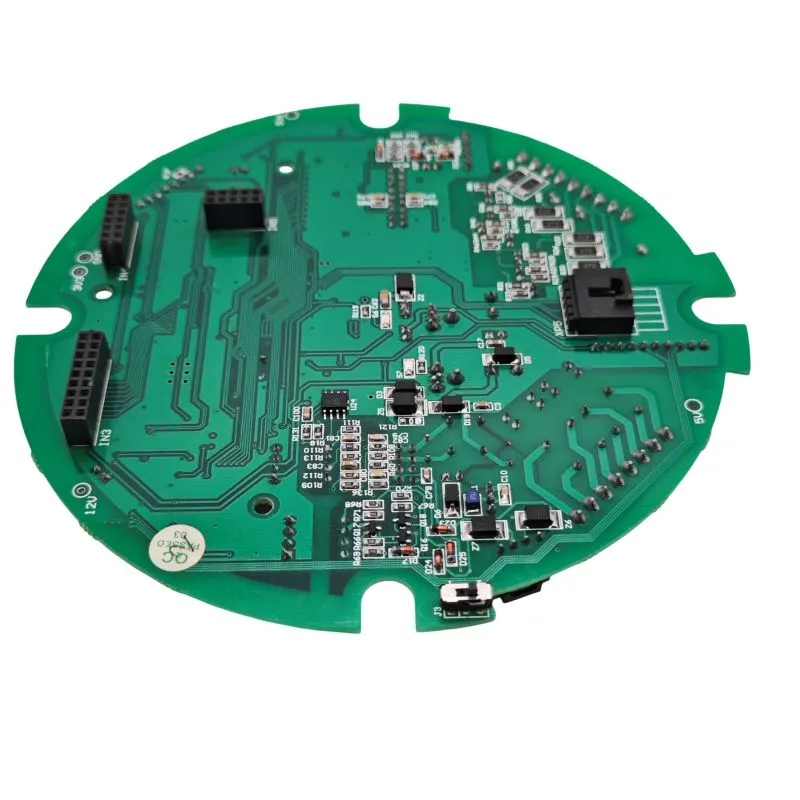

Puutarha-LED-valaisimet toimivat äärimmäisissä olosuhteissa: 12-16 tuntia jatkuvaa päivittäistä käyttöä, korkea kosteus ja merkittävä lämpörasitus. TheIstutuskevyt PCBAalkaenUnixplore Electronicson suunniteltu täyttämään nämä vaatimukset edistyneellä lämmönpoistolla, tarkalla virransäädöllä ja aallonpituustarkalla spektrin säädöllä. Tässä artikkelissa tarkastellaan kriittisiä suunnittelunäkökohtia, kuten materiaalin valintaa, kuparin painon laskentaa, ohjaimen topologiaa ja ympäristönsuojelua. Se tarjoaa käytännön ohjeita insinööreille ja viljelijöille, jotka etsivät luotettavia ja pitkäikäisiä LED-valaistusratkaisuja.

Miksi kevyen PCBA-suorituskyvyn istuttaminen vaikuttaa suoraan satoon ja energiatehokkuuteen?

Puutarhavalaistuksessa PCBA ei ole vain komponentti - se on koko valaisimen selkäranka. Toisin kuin yleisvalaistus, kasvien kasvuvalojen on toimitettava tietyt aallonpituudet (punainen kukinnan, sininen kasvullisen kasvun vuoksi) erittäin tarkasti, samalla kun ne toimivat jatkuvasti 12–16 tuntia päivittäin. Mikä tahansa PCBA:n vika – joko ylikuumenemisen, virran epätasapainon tai kosteuden sisäänpääsyn vuoksi – voi johtaa sadon menetykseen, energiahukkaan ja kalliisiin seisokkiin.

Unixplore Electronicstuo yli vuosikymmenen sopimusvalmistuskokemuksen istutuskevyiden piirilevyjen suunnitteluun ja tuotantoon. Piirilevyjen suunnitteluun, SMT-kokoonpanoon, toiminnalliseen testaukseen ja mukautuvaan pinnoitukseen ulottuvilla ominaisuuksilla yritys toimittaa avaimet käteen -periaatteella ratkaisuja, jotka täyttävät kaupallisen puutarhanhoidon tiukat luotettavuusstandardit. Tässä artikkelissa tarkastellaan keskeisiä teknisiä parametreja ja suunnittelusääntöjä, jotka erottavat kestävän istutusvalon PCBA:n tavallisesta LED-levystä.

Tekniset keskeiset tiedot ja suorituskykyvaatimukset

Seuraavissa taulukoissa esitetään keskeiset sähkö-, spektri- ja lämpöparametrit kevyiden PCBA:iden istuttamiseksi eri tehotasoille ja sovelluksille.

Spektrivaatimukset kasvuvaiheittain

Sähkö- ja tehotiedot

Materiaalin valinta – alumiini MCPCB vs FR4 vs keramiikka

PCB-alustan valinta määrää suoraan istutuksen valon kestoiän ja lämpösuorituskyvyn. Alumiiniset MCPCB:t muodostavat yli 80 % kaupallisista istutuskevyistä PCBA-levyistä, mikä tarjoaa parhaan tasapainon lämmönjohtavuuden ja kustannusten välillä.

Suuritehoiseen jatkuvaan käyttöön (200 W+) alumiininen MCPCB, jonka lämmönjohtavuus on vähintään 3 W/m·K, on ​​suositeltu standardi. Keraamiset alustat (alumiinioksidi tai alumiininitridi) soveltuvat äärimmäisiin tehotiheyksiin, mutta maksavat 3–5 kertaa enemmän kuin alumiininen MCPCB.

Lämmönhallinta – luotettavuustekijä #1

Jokaista 10 °C:n LED-liitoslämpötilan alenemista kohti käyttöikä kaksinkertaistuu. Oikea lämpösuunnittelu on siksi kriittisin yksittäinen tekijä istutuksen kevyen PCBA:n luotettavuudessa.

Tärkeimmät lämpösuunnitteluelementit:

• Lämpökanavat– Vähintään 9 läpivientiä (halkaisija 0,3 mm) per suuritehoinen LED, täytetty ja suojus juotettavuutta varten.

• Kuparialue– 300–500 mm² lämmön leviämisalue suuritehoista LEDiä kohden.

• Juotospeitto– 80–90 % peitto lämpötyynyillä, joissa tyhjä pinta on alle 25 %.

• Pintalämpötila– Alle 60°C LED-tyynyn alueella täydellä kuormituksella.

• Thermal Interface Material (TIM)– Silikoni- tai keraaminen pehmuste (vähintään 3 W/m·K) MCPCB:n ja jäähdytyselementin välissä, 0,5–1,5 mm paksuus 20–30 %:n puristuksella.

Oikea lämmönhallinta varmistaa, että kevyiden PCBA-laitteiden istuttaminen saavuttaa 50 000–100 000 käyttötuntia kaupallisissa ympäristöissä.

Kuparinen paino- ja jälkisuunnittelu suurvirtasovelluksiin

Riittämätön jälkileveys on yleinen syy ylikuumenemiseen ja ennenaikaiseen epäonnistumiseen kevyen PCBA:n istutuksessa. Alla oleva taulukko antaa ohjeita kuparin painon ja jäljen leveyden valitsemiseen nykyisten vaatimusten perusteella.

Ammattimainen suositus: käytä vähintään 2 unssia kuparia kaikkiin yli 1A:n jälkiin. Jos jälkiä kuljettaa > 3 A, käytä 3 unssia kuparia tai lisää rinnakkaisia ​​juotosmaskin aukkoja virran kapasiteetin lisäämiseksi.

Piirisuunnittelu – Vakiovirtakäyttö ja suojaus

Istutuskevyt PCBA:t vaativat jatkuvan virrankäytön jokaiselle LED-sarjalle vakaan aallonpituuden ylläpitämiseksi ja lämmön karkaamisen estämiseksi. Yleisiä ajureiden topologioita ovat:

• Lineaarinen vakiovirta– Paras alhaiselle teholle (<30 W), yksinkertaiselle ja alhaiselle EMI:lle, mutta tehoton korkealla jännitteen pudotuksella.

• Buck-muunnin– Sopii keskiteholle (30-100W), tehokas (90-95%), vaatii kelan.

• Monikanavainen vakiovirta– Ihanteellinen suurelle teholle (>100 W) ja viritettävälle spektrille, joka tarjoaa yksittäisen kanavaohjauksen.

Suojauspiirit ovat välttämättömiä luotettavan toiminnan kannalta:

• Käänteisen napaisuuden suojaus– Schottky-diodi tai P-FET.

• Ylijännitesuoja– TVS-diodi kiinnitetty 1,2x maksimituloon.

• Ylivirtasuojaus– PTC-sulake tai tunnistusvastus katkaisulla 1,3x nimellisvirralla.

• ESD-suojaus– Zener-diodit tuloissa kestämään vähintään ±8kV.

Ympäristönsuojelu kasvuhuoneiden olosuhteisiin

Istutusvalot asennetaan usein ympäristöihin, joissa on korkea kosteus (60–90 % suhteellinen kosteus). Kosteussuoja on pakollinen luotettavan toiminnan takaamiseksi.Unixplore Electronicstarjoaa mukavia pinnoitusvaihtoehtoja, jotka suojaavat PCBA:ita kosteudelta, pölyltä ja kemikaalialtistukselta.

Pinnoitteen vähimmäispaksuus on 0,03 mm (1,2 mil). Ulkotiloihin tai korkean kosteuden omaaviin kasvihuoneisiin suositellaan IP65-luokiteltuja tiivistettyjä liittimiä.

Valmistus- ja testausominaisuudet

Unixplore Electronics Co., Ltd.omistaa yli 3 000 neliömetrin tehdas, jossa on 6 SMT-tuotantolinjaa, 4 DIP-kokoonpanolinjaa ja kehittyneet testaustilat. Yhtiön nykyinen vuotuinen tuotantokapasiteetti on yli 1 500 000 PCBA-kappaletta ja 150 000 valmiiden tuotteiden kokoonpanosarjaa.

Kevyen PCBA:n istutuslaadun testaus sisältää:

• In-circuit testi (ICT)– Automaattinen anturin kiinnitys varmistaa, että kaikki komponentit ovat paikalla ja arvostettu oikein.

• LED-napaisuuden tarkistus– Automaattinen optinen tarkastus varmistaa 100 % oikean suunnan.

• Lämpökuvaus– IR-kamera 1 tunnin käytön jälkeen täydellä kuormituksella; ei hotspotia >70°C.

• Spektrivarmennus– Spektrometri 0,1 nm:n resoluutiolla vahvistaa aallonpituuden poikkeaman ≤ ± 5 nm.

• Palamistesti– 24–48 tuntia täydellä teholla varmistaaksesi, ettei LED-vikoja tai välkkymistä.

• Kosteudenkestävyys– 85 % suhteellinen kosteus 40°C:ssa 48 tunnin ajan, sähkökäyttöinen, ei korroosiota tai vikoja.

Kaupallisia tilauksia varten PPAP-dokumentaatio, mukaan lukien lämpökuvausraportit ja spektritarkistustiedot, on saatavilla pyynnöstä.

Usein kysytyt kysymykset

K: Mikä on paras piirilevymateriaali suuritehoiseen (200 W+) istutusvalaisimeen, joka toimii 18 tuntia päivässä?

V: Suuritehoiseen jatkuvaan käyttöön alumiininen MCPCB, jonka lämmönjohtavuus on vähintään 3 W/m·K, on ​​vakiovalinta. Premium-alumiini (5–9 W/m·K) tarjoaa 70 000–100 000 tunnin käyttöiän 200 W-300 W+ valaisimille. Keraamiset alustat ovat vaihtoehto äärimmäiselle tehotiheydelle, mutta maksavat 3–5 kertaa enemmän.

K: Kuinka lasken istutuskevyille PCBA:lle vaaditun kuparin painon välttääkseni jälkien ylikuumenemisen?

V: Käytä kaavaa: Leveys (milj.) = Virta (ampeeria) × 35 (jos ΔT = 20 °C). Esimerkiksi 2,08 A merkkijono vaatii vähintään 73 milin leveyden ja 2 unssia kuparia. Lisää 20 % turvamarginaali: 88 mil. Käytä vähintään 2 unssia kuparia jälkiin, joissa on >1A, ja 3 unssia, jos jälkiä on >3A.

K: Mikä aiheuttaa epätasaista valontuottoa tai välkkymistä istutettaessa kevyttä PCBA:ta, ja kuinka korjaan sen?

V: Yleisimmät syyt ovat virran yhteensopimattomuus rinnakkaisten LED-jonojen välillä (lämpöpalaminen) ja riittämätön massakapasitanssi ohjaimen lähdössä. Ratkaisuihin kuuluu erillisten vakiovirta-ohjainten käyttäminen merkkijonoa kohden, tasapainotusvastusten (0,5–2Ω) lisääminen ja 100–470 µF elektrolyyttikondensaattorin lisääminen LED-lähtöön.

K: Tarjoaako Unixplore Electronics avaimet käteen -periaatteella kevyttä PCBA-kokoonpanoa mukautuvalla pinnoitteella?

V: Kyllä. Unixplore tarjoaa keskitetysti sopimusvalmistuspalveluita, mukaan lukien piirilevyjen suunnittelun, osien hankinnan, SMT- ja DIP-kokoonpanon, ohjelmoinnin, toiminnallisen testauksen, yhdenmukaisen pinnoituksen ja valmiin tuotteen kokoonpanon. Tehdas on ISO 9001:2015 -sertifioitu ja toimii IPC-610E-standardien mukaisesti.

K: Mikä on vähimmäistilausmäärä kevyen PCBA:n istuttamiseksi?

V: Unixplore hyväksyy pieniä määriä tilauksia ilman MOQ:ta. Tarvitsetpa prototyyppinäytteitä tai massatuotantoa, tiimi pystyy vastaamaan tarpeisiisi.

K: Kuinka kauan istutuskevyen PCBA-tilauksen tuottaminen kestää?

V: Tuotannon läpimenoaika riippuu tilausmäärästä ja komponenttien saatavuudesta. Ota yhteyttä myyntitiimiin ja kerro erityisvaatimuksistasi yksityiskohtaisen tarjouksen ja toimitusaikataulun saamiseksi.

Johtopäätös

TheIstutuskevyt PCBAalkaenUnixplore Electronicsyhdistää edistyneen lämmönhallinnan, tarkan virransäädön ja vankan ympäristönsuojelun luotettavan suorituskyvyn saavuttamiseksi vaativissa puutarhasovelluksissa. Nämä PCBA:t keskittyvät materiaalien valintaan, kuparin painon optimointiin ja tiukkaan testaukseen, joten ne on suunniteltu toimimaan yli 50 000 tuntia kaupallisissa kasvuympäristöissä. Tarvitsetpa prototyyppiä tai täysimittaista tuotantoa, Unixplore tarjoaa avaimet käteen -periaatteella elektroniikkavalmistuspalveluita tukemaan projektiasi suunnittelusta toimitukseen.Ota yhteyttä tiimiin jo tänäänkeskustellaksesi istutusvalon PCBA-vaatimuksistasi ja saada räätälöity tarjous.
