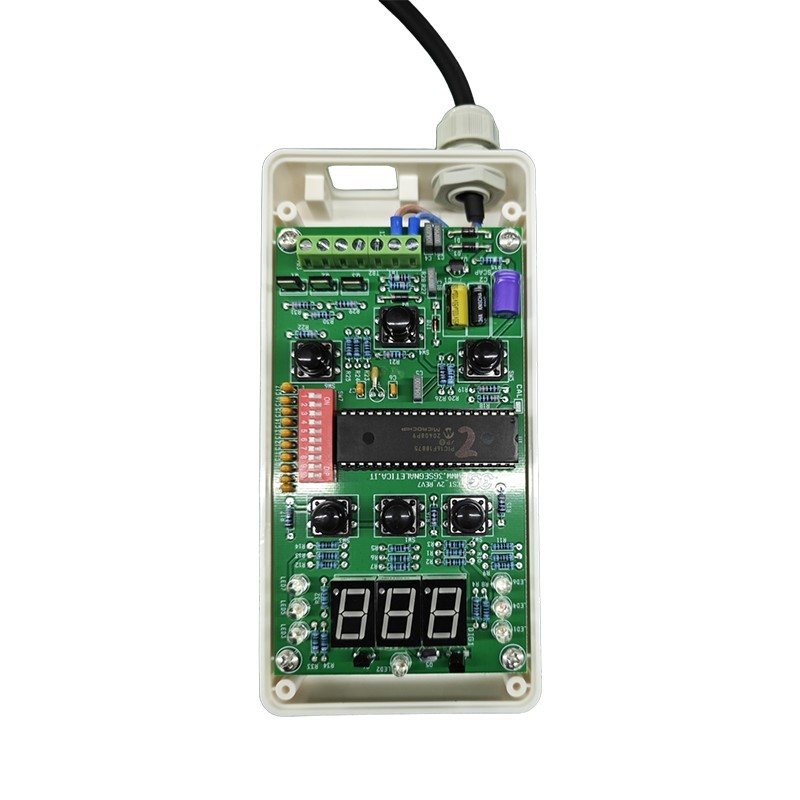

pesukone PCBA

Unixplore Electronics on kiinalainen yritys, joka on keskittynyt luomaan ja valmistamaan ensiluokkaisia pesukoneiden PCBA-levyjä vuodesta 2008 lähtien. Meillä on ISO9001:2015- ja IPC-610E PCB-kokoonpanostandardien sertifioinnit.

Malli:UE-205

Lähetä kysely

Tuotteen Kuvaus

Kuinka käyttää punaista liimaa ammattitaitoa pesukoneen PCBA:n kokoonpanoprosessin aikana

Unixplore Electronics on sitoutunut korkealaatuisten tuotteiden kehittämiseen ja valmistukseenpesukone PCBA OEM- ja ODM-tyypin muodossa vuodesta 2011 lähtien.

Pesukone PCBA:n kokoonpanossa punaista liimaa käytetään auttamaan komponenttien kiinnittämisessä ja suojaamisessa, mikä parantaa piirilevyn luotettavuutta ja kestävyyttä. Seuraavat ovat punaisen liiman käytön yleiset vaiheet:

Valmistelu:Valmistele tarvittava punainen liima ja työkalut varmistaen, että työtaso on puhdas ja siisti.

Määritä sovelluksen sijainti:● pesukone PCBA Toiminnallinen testilaite, joka on räätälöity asiakkaan testivaatimusten mukaan

Puhdistus:Käytä asianmukaisia työkaluja (kuten ruiskua tai käsiapplikaattoria) tasaisesti tai täplä punaista liimaa piirilevyn alueille, jotka tarvitsevat kiinnitystä. Varmista, että punainen liima peittää suojan tarvitsevan alueen, mutta älä levitä liikaa, jotta se ei vaikuta komponenttien normaaliin liitäntään.

Kovettuva punainen liima:Punaisen liiman kovettumisvaatimusten mukaisesti (yleensä lämpötilasäädellyssä uunissa tai UV-kovetuksella) sijoita pesukone PCBA sopivaan ympäristöön punaisen liiman kovettamiseksi. Varmista, että kovettumisaika ja lämpötila vastaavat punaisen liiman valmistajan suosituksia.

Puhdistus:Kun punainen liima on täysin kovettunut, puhdista ylimääräinen punainen liima huolellisesti ja varmista, että se ei vaikuta pesukoneen PCBA:n normaaliin toimintaan. Puhdistukseen voidaan käyttää erityisiä puhdistusaineita tai työkaluja.

Tarkastus ja testaus:Pyykinpesukoneen punaisella liimalla kiinnitetty PCBA tulee tarkastaa ja testata, jotta varmistetaan oikeat komponenttien kytkennät, pesukoneen esteetön virtapiiri ja ettei punaisen liiman levitys vaikuta piirilevyn suorituskykyyn.

Käyttämällä punaista liimaa oikein pesukoneen PCBA:n komponentit voidaan kiinnittää ja suojata tehokkaasti, mikä parantaa levyn luotettavuutta ja vakautta. Varotoimia ja punaisen liiman kovettumisvaatimuksia on noudatettava käytön aikana pesukoneen PCBA:n kokoonpanolaadun ja luotettavuuden varmistamiseksi.

Unixplore tarjoaa yhden luukun avaimet käteen -palvelun sinulleEMSjaPCB kokoonpanohankkeita. Ota rohkeasti yhteyttä hallitusrakennuksesi suhteen, voimme tehdä tarjouksen 24 tunnin sisällä vastaanotettuammeGerber tiedostojaBOM-luettelo!

pesukone PCBA valmistus

* Asiakkaan toimittama Gerber-tiedosto ja tuoteluettelo
* Paljaat piirilevyt valmistetaan, komponentit ostamme
* Piirilevyjen valmistus täysin kootuilla osilla
* 100 % toiminnallisesti testattu OK ennen toimitusta
* RoHS-yhteensopiva, lyijytön valmistusprosessi
* Nopea toimitus itsenäisellä ESD-paketilla
* Yhden luukun elektroninen valmistuspalvelu piirilevyjen suunnitteluun, piirilevyasetteluun, piirilevyjen valmistukseen, komponenttien hankintaan, piirilevyjen SMT- ja DIP-kokoonpanoon, IC-ohjelmointiin, toimintatestiin, pakkaamiseen ja toimitukseen

* Piirilevyjen valmistus täysin kootuilla osilla

Parametri	Kyky
Kerrokset	1-40 kerrosta
Kokoonpanotyyppi	Läpireikä (THT), pinta-asennus (SMT), sekoitettu (THT+SMT)
Osan vähimmäiskoko	0201(01005 Metric)
PCB-kokoonpanostandardit	2,0 x 2,0 x 0,4 tuumaa (50 mm x 50 mm x 10 mm)
Komponenttipakettityypit	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP jne.
Pienin tyynyn nousu	0,5 mm (20 mil) QFP:lle, QFN:lle, 0,8 mm (32 mil) BGA:lle
Vähimmäisjäljen leveys	0,10 mm (4 mil)
Vähimmäisjäljitys	0,10 mm (4 mil)
Minimiporan koko	0,15 mm (6 mil)
Lautan enimmäiskoko	18 tuumaa x 24 tuumaa (457 mm x 610 mm)
Laudan paksuus	0,0078 tuumaa (0,2 mm) - 0,236 tuumaa (6 mm)
Lautan materiaali	CEM-3, FR-2, FR-4, High-Tg, HDI, alumiini, korkeataajuus, FPC, jäykkä flex, Rogers jne.
Pintakäsittely	OSP, HASL, Flash Gold, ENIG, Gold Finger jne.
Juotospastan tyyppi	Lyijytön tai lyijytön
Kuparin paksuus	0,5 OZ – 5 OZ
Pienin tyynyn nousu	Reflow-juotto, aaltojuotto, manuaalinen juottaminen
Tarkastusmenetelmät	Automatisoitu optinen tarkastus (AOI), röntgen, visuaalinen tarkastus
Testausmenetelmät talon sisällä	Toiminnallinen testi, anturitesti, ikääntymistesti, korkean ja matalan lämpötilan testi
Käsittelyaika	Näytteenotto: 24 tuntia - 7 päivää, massaajo: 10 - 30 päivää
PCB-kokoonpanostandardit	ISO9001:2015; ROHS, UL 94V0, IPC-610E luokka ll

Unixplore lisäarvoa tuottava EMS-palvelu

● IC-esiohjelmointipalvelu tiedostomuodossaHEX,ELFjaBIN.
● pesukone PCBA Toiminnallinen testilaite, joka on räätälöity asiakkaan testivaatimusten mukaan
● Laatikon rakennuspalvelu, mukaan lukien muovi- ja metallikotelomuottien ja osien valmistus
● Mukautettu pinnoite, mukaan lukien selektiivinen lakkapinnoite, epoksihartsipinnoitus
● Johdinsarja ja kaapelikokoonpano
● Valmiiden tuotteiden kokoonpano, mukaan lukien laatikko, näyttö, kalvokytkin, etiketit ja räätälöity laatikko- tai vähittäismyyntipakkaus.
● Erilaisia kolmannen osapuolen PCBA-testejä on saatavilla pyynnöstä
● Tuotesertifiointiapu

PCBA:n tuotantomenettely
